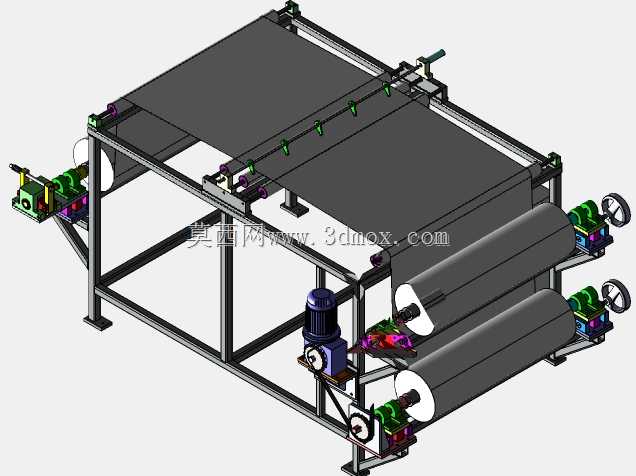

双工位卷材连续裁切切纸设备结构设计

该切纸设备主要面向卷材类片材的连续定长裁切加工场景，可适配纸张、无纺布、柔性薄膜等多种成卷物料的分切作业，广泛应用于印刷包装、纸品加工、柔性材料预处理等生产环节，能够替代传统人工单张裁切的低效作业模式，实现卷材上料、输送、定长、裁切的连续化作业流程。设备整体采用方管焊接一体式机架结构，底部设置可调式支撑脚座，可适配车间不平整地面的安装调平需求，机架整体长宽预留充足操作空间，两侧操作区域预留人员维护与上料的操作距离，无需额外搭建高空作业平台即可完成日常换卷与调试作业。设备采用双工位放卷结构设计，上下两组放卷辊轴可分别装载不同规格的卷材，配合侧边的手轮调节机构可实现放卷张力的手动微调，适配不同厚度、不同拉伸特性的柔性物料，避免输送过程中出现卷材偏移、拉伸变形或者松垮褶皱的问题。输送段采用多组平行压辊结构，沿物料输送方向均匀排布，压辊表面做滚花防滑处理，可保证物料输送过程中受力均匀，不会出现局部打滑导致的裁切尺寸偏差；机架上方设置多组可调式导向压块，可根据物料幅宽灵活调整导向间距，对输送过程中的物料进行侧向限位，避免长距离输送出现走偏问题。裁切执行端配合输送辊的定长送料逻辑，可实现设定长度下的自动裁切，裁切工位设置刚性支撑平台，保证裁切瞬间物料处于平整张紧状态，避免切口出现毛边、斜口等质量缺陷。驱动部分采用减速电机搭配链传动结构，将动力传递至各组输送辊与放卷辊，传动结构布局紧凑，电机安装于机架侧下方位置，不占用上下料操作空间，同时预留传动部件的维护拆装空间，日常检修无需拆解主体机架结构即可完成易损件更换。整体结构设计充分考虑生产现场的实际使用需求，兼顾不同幅宽、不同厚度物料的适配性，同时兼顾设备运行稳定性与日常维护便捷性，可直接对接前端物料放卷工位与后端成品收集工位，适配连续化生产线的布局要求。
