多层同轴带侧凸结构机械零件

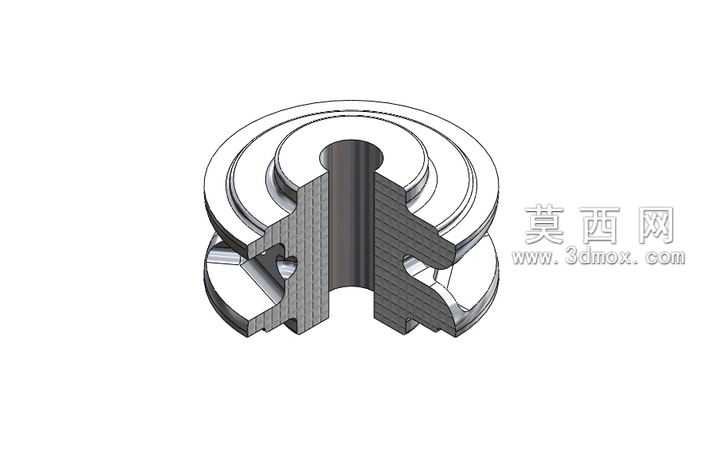

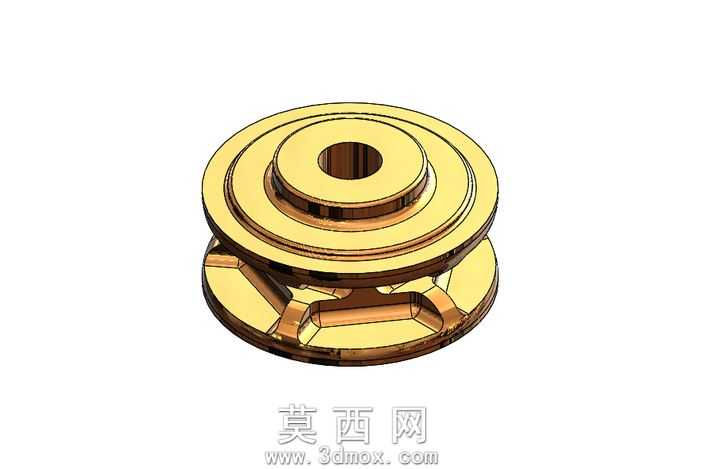

本作品采用三维建模软件完成全参数化构建，以多层同轴环形结构为主体核心，中心设置贯通式轴孔结构，用于适配对应规格的轴类部件安装需求。建模过程中首先绘制中心基准轴，以此为定位基准逐层绘制不同直径的环形截面轮廓，通过拉伸、旋转等基础特征命令生成主体的多层盘状结构，保证各层环形结构的同轴度公差控制在合理范围内，满足机械装配的精度要求。针对零件两侧的异形凸状结构，采用草图绘制异形轮廓后进行双向拉伸，再通过布尔运算与主体结构完成合并，同时对凸状结构上的镂空、卡槽细节进行精细化处理，通过切除拉伸命令生成对应特征，保证结构细节与实际功能需求匹配。为清晰展示零件内部构造，模型采用半剖面渲染处理，剖面区域赋予带有纹理的金属材质，模拟铸铁或钢材的剖面质感，非剖面的外表面则赋予光亮的金属抛光材质，通过材质差异直观区分实体内部与外部轮廓，提升结构展示的清晰度。渲染阶段调整环境光与反射参数，让金属材质的反光效果更贴近真实工业零件的视觉表现，同时添加柔和的阴影效果增强模型的立体感。设计过程中充分考虑零件的结构合理性，各层环形结构的厚度、凸耳的尺寸均经过比例校核，既保证结构强度满足使用需求，也避免冗余材料造成的浪费，中心轴孔与外层环形的过渡位置添加圆角特征，减少应力集中问题，提升零件的使用寿命。整体建模逻辑遵循机械零件设计的规范流程，所有特征均保留完整参数，可根据实际装配需求快速调整各部分尺寸，适配不同的安装场景，剖面展示的形式也能够让使用者快速理解零件的内部构造与装配逻辑，为后续的工程图生成、加工模拟提供精准的三维模型基础。
