ATV车载3500磅牵引绞盘结构设计

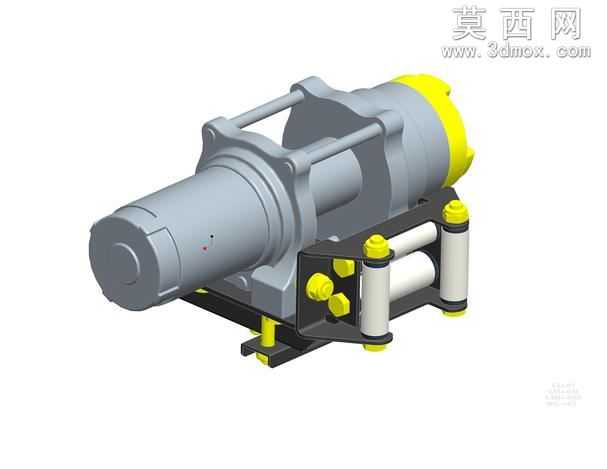

本作品为适配全地形车使用的3500磅规格牵引绞盘三维建模作品，建模过程中优先遵循结构简洁、装配便捷的设计思路，整体采用搭便车式的拟合装配逻辑，初始设计阶段以钢板作为基础承载构件开展结构搭建，大幅降低了建模过程中的装配复杂度，也为后续实物生产的板材下料、焊接组装工序提供了清晰的结构参考。建模阶段对绞盘的核心功能模块做了完整还原：包含动力输出的电机主体、承载牵引载荷的卷筒结构、引导绳索排布的导向辊组、固定安装的底座支架，以及各部件之间的连接紧固结构，所有部件的装配间隙均按照实际生产的公差要求做了预留，避免出现装配干涉的问题。材质渲染方面，对电机外壳、卷筒主体、安装支架等金属结构件赋予了哑光灰的金属漆面材质，对端盖、紧固件、导向辊端部的防护结构赋予了醒目的明黄色工程塑料/防护漆材质，对导向辊的辊身部分赋予了亮白色的耐磨工程材质，不同材质的区分清晰直观，既能够快速识别各部件的功能分区，也让整体渲染效果贴近实物的视觉表现。结构设计上充分考虑了ATV车型的安装空间限制，整体布局紧凑，电机与卷筒采用同轴排布的方式尽可能压缩轴向尺寸，安装支架预留了通用的安装孔位，能够适配多数常规ATV车型的前杠安装位，导向辊组采用多辊平行排布的结构，能够在牵引过程中自动调整绳索的出绳角度，减少绳索与支架的摩擦损耗，提升牵引作业的顺畅度。建模过程中对所有的连接部位都做了细节还原，包括螺栓的头部造型、紧固件的排布位置、支架的折弯倒角处理，没有出现结构缺失或者过度简化的问题，整体模型的结构完整度较高，既可以作为车载改装配件的设计参考，也可以用于相关牵引设备的教学演示、结构选型参考使用。
