2吨双链环链电动起重葫芦结构设计

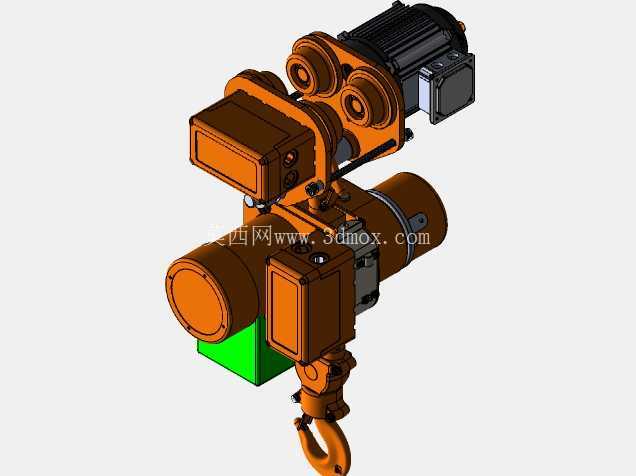

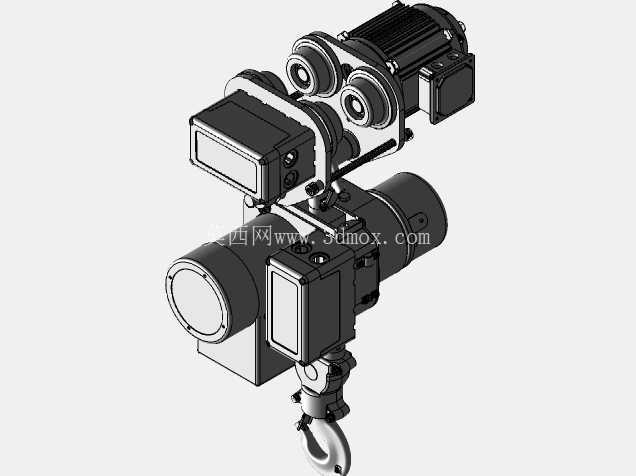

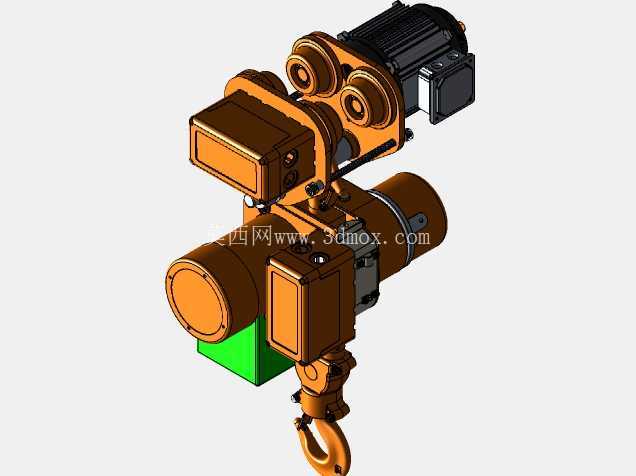

　　从实际使用角度看，该葫芦直接配套在工字钢单梁轨道上使用，运行小车部分集成在葫芦主机上方，可沿轨道做水平方向移动，配合主机的垂直起升动作，覆盖轨道下方矩形作业区域内的重物吊运需求，额定起升载荷上限为2吨，起升速度设定为2.3m/min，这个速度区间兼顾了作业效率和吊装平稳性，不会因为起升过快导致重物晃动幅度过大，也不会因为速度过慢拖慢工位作业节奏，配套的起重圆环链规格为7.1x20.2，采用2链落钩的排布方式，单根链条承受的载荷仅为额定载荷的一半，链条安全系数更高，长期使用的疲劳寿命更有保障。这款2吨级双链环链电动葫芦，是面向车间固定工位吊装、轻型起重作业场景开发的起重执行部件，日常多用于机加工车间工件上下料转运、仓储库区重型货物堆垛、轻型生产线工位物料定点吊装、设备维保过程中零部件拆装吊运这类作业场景，相比单链同吨位葫芦，双链排布的结构能让吊钩受力更均衡，起升过程中重物偏摆量更小，尤其适合对吊装稳定性有要求的精密部件转运、模具拆装这类工况。

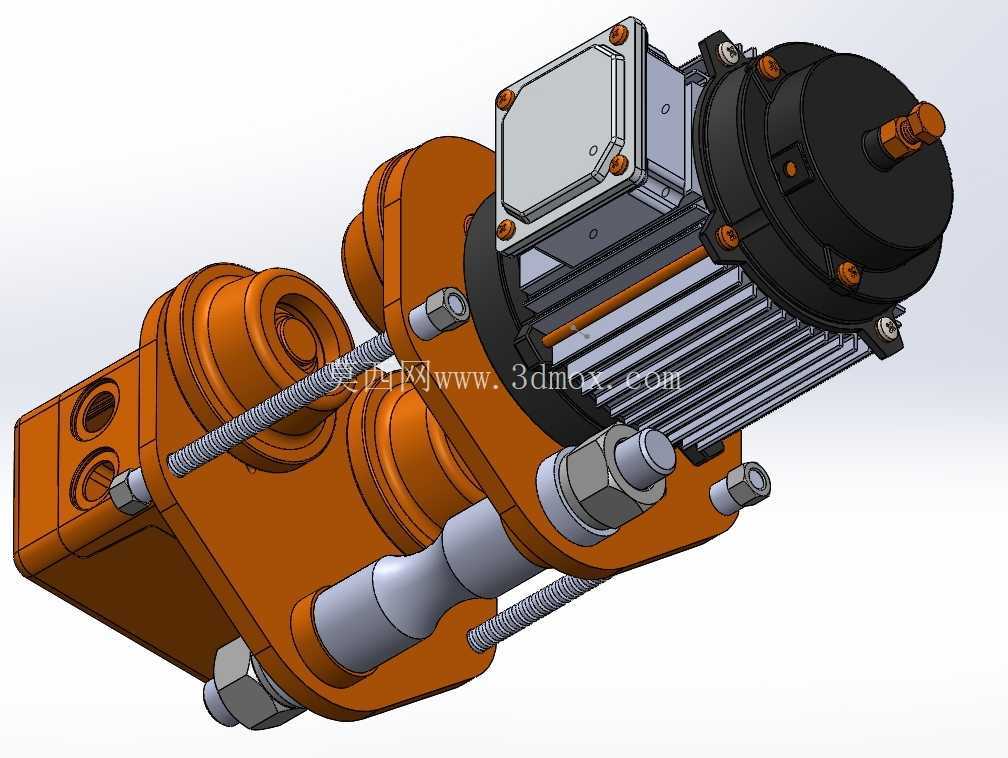

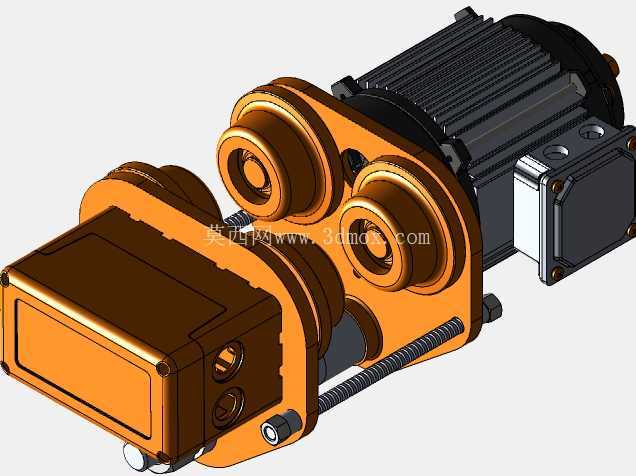

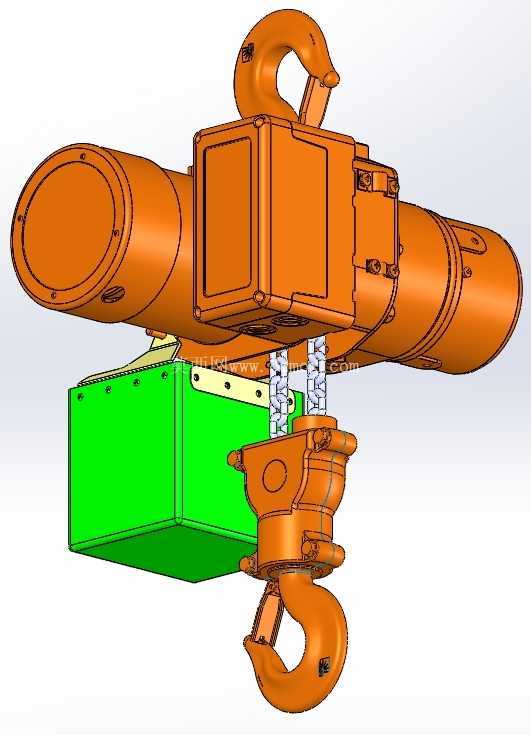

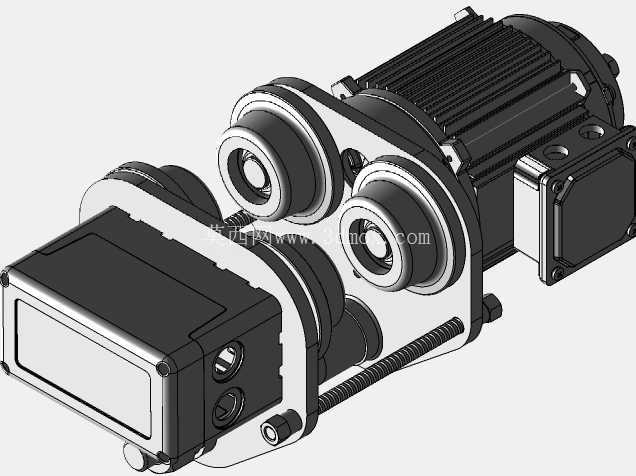

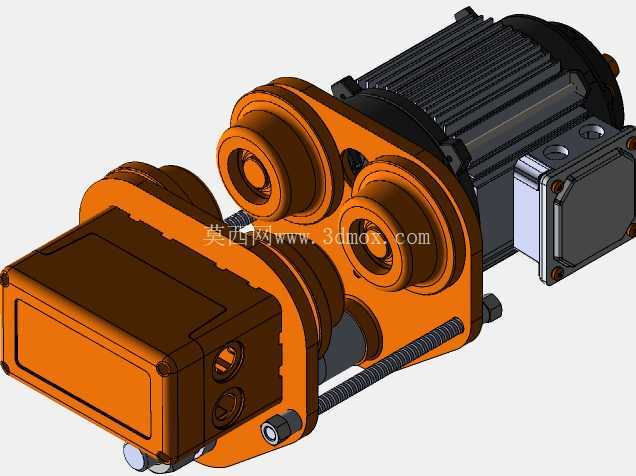

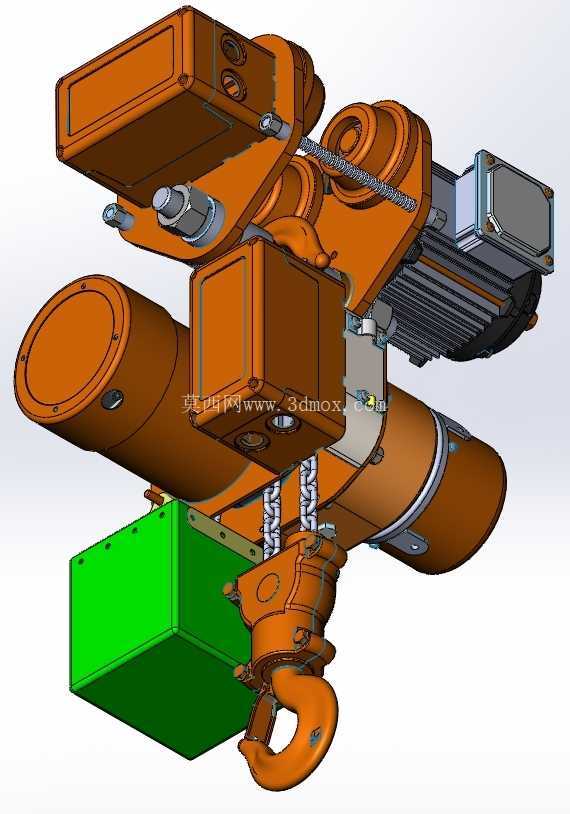

　　从结构设计思路来看，整个葫芦采用模块化集成布局，主机部分将起升驱动电机、减速机构、链条储链仓、制动模块整合为一个整体，没有多余的外凸结构，能有效减少车间内作业时与周边设备、构件的磕碰概率；运行小车的滚轮组采用可调间距设计，可适配不同规格的工字钢轨道，安装时不需要额外定制转接配件，现场调整滚轮间距后卡入轨道即可完成初步固定，再配合端部的防脱挡块，就能避免运行过程中脱轨的风险。吊钩部分采用带推力轴承的旋转吊钩结构，重物起吊后可手动旋转调整重物朝向，不需要反复挪动葫芦位置来对齐吊点，能大幅减少吊装对位的辅助时间；吊钩上方的滑轮组与双链配合，将两根链条的拉力均匀传递到吊钩横梁上，避免单侧受力导致的链条偏磨、吊钩横梁变形问题。

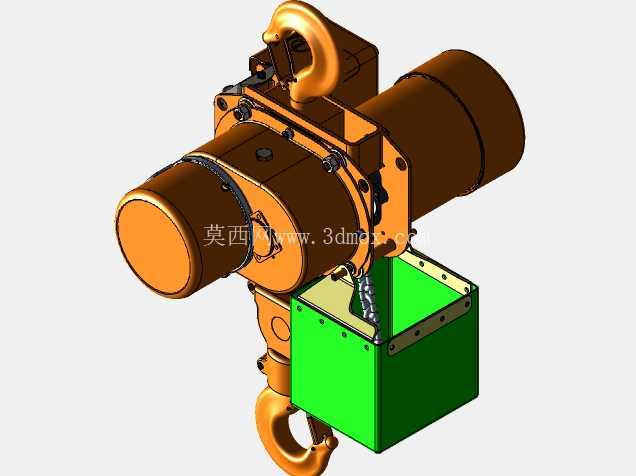

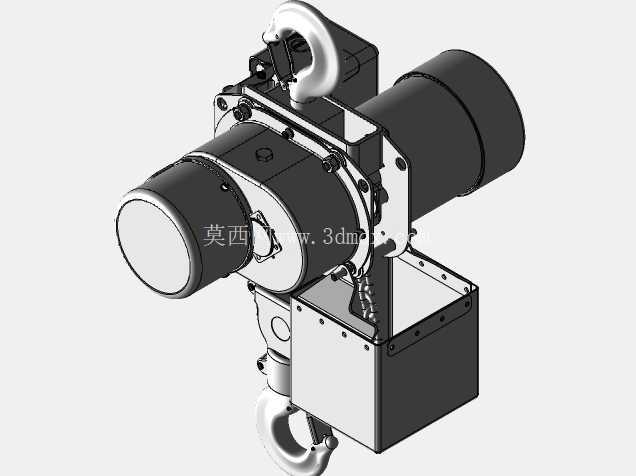

　　主机上的电气控制盒采用下沉式布局，操作按钮盒通过线缆垂吊到操作人员可触及的高度，操作人员站在地面即可完成起升、下降、水平移动的操作，不需要登高操作，作业安全性更高。从安装边界尺寸来看，葫芦本体的最低点到运行小车滚轮支撑面的距离控制得比较紧凑，能在有限的厂房净高条件下，最大化利用垂直起升空间，减少厂房高度不足带来的起升行程浪费；储链仓采用半封闭结构，链条回收时可有序收纳在仓内，不会出现链条垂落剐蹭下方工件或者线缆的问题，同时半封闭结构也方便日常检查链条的磨损、锈蚀情况，维保的时候不需要完全拆解储链仓就能完成链条润滑、磨损量检测的工作。

　　制动模块集成在电机输出端，采用断电制动的结构形式，一旦出现供电中断的情况，制动机构会立刻锁死输出轴，避免重物下坠引发安全事故，制动片的磨损间隙可通过外部调整螺钉直接调整，不需要拆解减速箱体就能完成制动间隙的校准，日常维保的工作量很小。葫芦的各个连接部位都采用密封结构设计，能适应普通机加工车间、仓储库房这类有少量粉尘的作业环境，不会因为粉尘进入减速箱、轴承部位导致部件过早磨损；电机外壳采用散热筋结构，持续作业时的散热效率更高，可支持短时间内频繁点动作业，适配工位上频繁吊装小重量工件的作业节奏，不会因为电机过热触发保护停机影响作业进度。在建模细节上，各个部件的装配关系都按照实际生产装配逻辑搭建，链条的链环之间保留了实际的活动间隙，滑轮组与吊钩横梁的转动配合、运行小车滚轮与支架的转动配合都做了贴合实际的约束设置，不管是用来做结构受力分析的前置模型，还是做起重作业场景的动画演示，都能直接复用相关结构，不需要再做大量的装配调整。
