1吨级手动单轨运行葫芦结构设计

　　这款1吨额定载荷的手动葫芦配套单轨运行小车，是轻小型起重作业场景里的常用配套部件，主要适配工字钢单轨架空轨道，多用于车间内工位间的工件转运、仓储区域的重物吊装移位、小型设备安装检修时的短距离重物调运，在没有外接动力源的临时作业场景、防爆要求较高的化工仓储区域、小型机加工车间的工位吊装场景中适配性极强，不需要额外布设供电线路，纯手动操作即可完成沿轨道的水平移动与重物起升的配合动作。

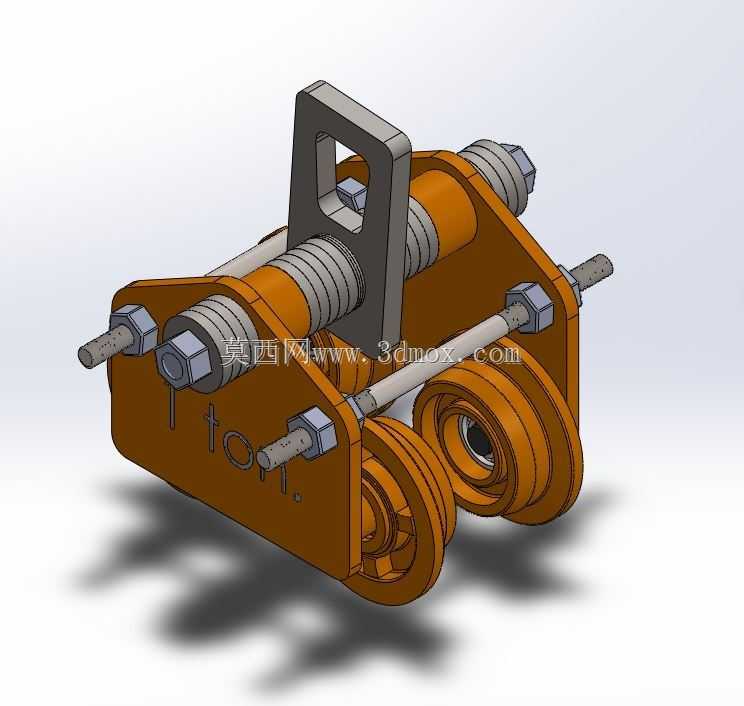

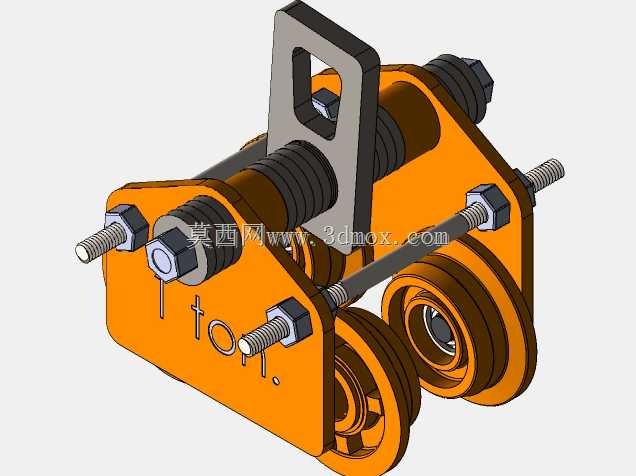

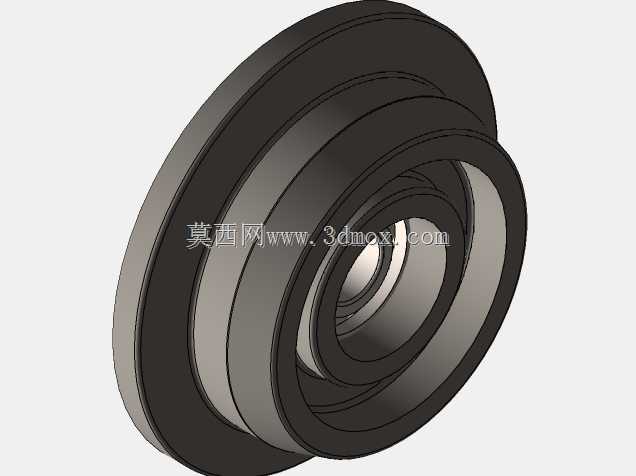

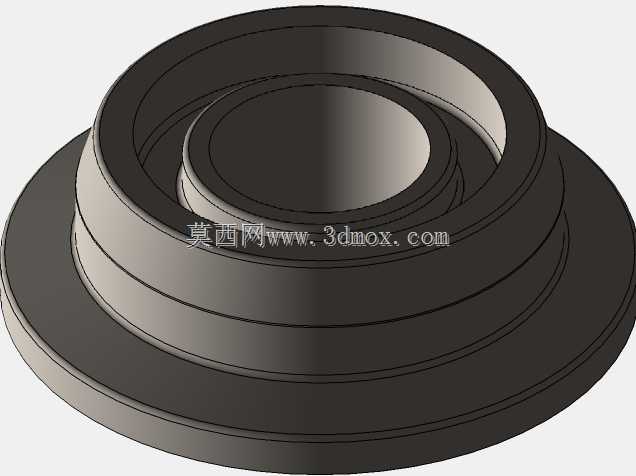

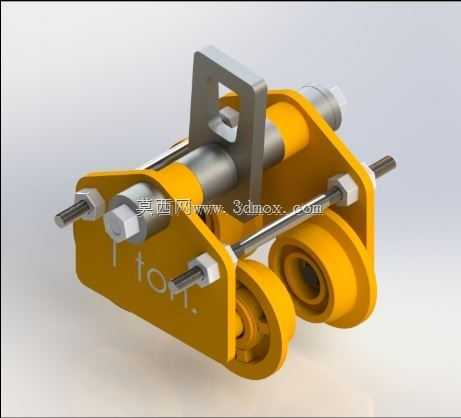

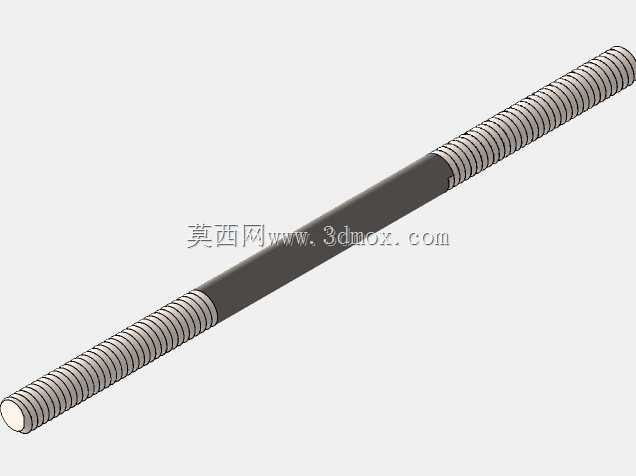

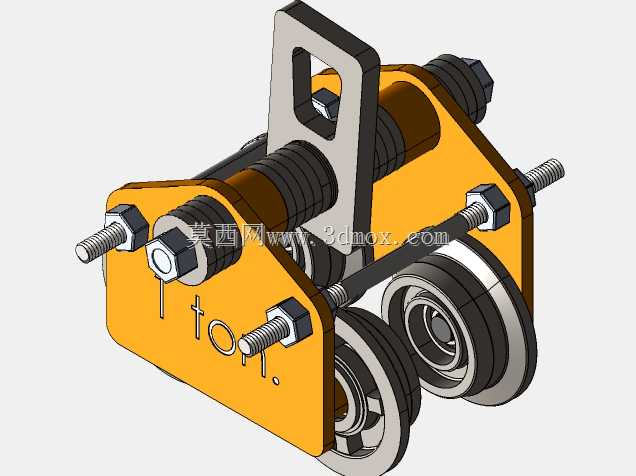

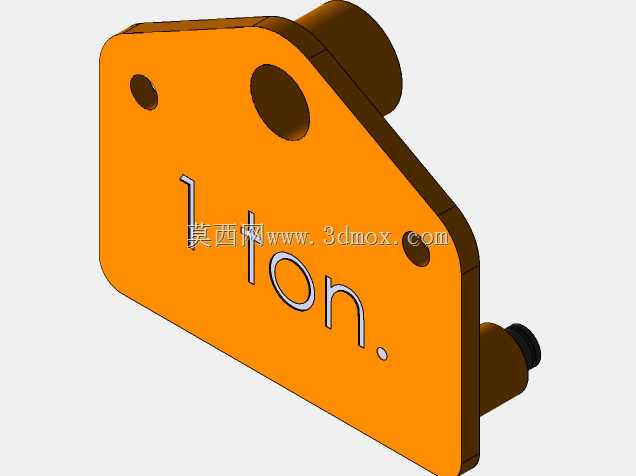

　　从结构设计逻辑来看，整个运行小车采用对称式夹轨布局，两侧各设置双轮缘行走轮，轮缘的内槽尺寸严格匹配常用的10-20号工字钢轨顶轮廓，轮缘高度预留足够的防脱轨余量，即使轨道存在小范围的安装直线度偏差，也能保证行走过程中不会出现卡滞或脱轨风险。两侧墙板采用高强度钢板折弯焊接成型，墙板之间通过三根横向布置的承载螺栓连接，螺栓既起到两侧墙板的定位拉紧作用，也作为行走轮的轮轴安装支撑座，每侧的两个行走轮通过铜套衬套铰接在对应位置的螺栓轴上，轮轴与墙板之间设置防转定位销，避免长期行走过程中轮轴跟转磨损墙板安装孔。

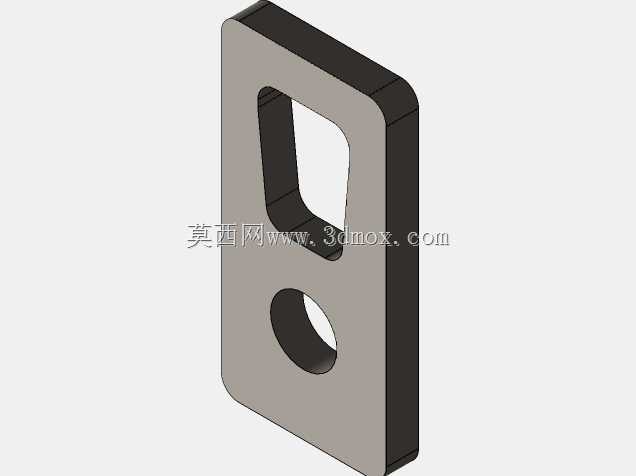

　　顶部的吊耳结构采用整体锻造后加工成型，吊耳的内孔尺寸适配手动葫芦的上吊钩挂载需求，吊耳与两侧墙板之间采用铰接连接，允许在起吊过程中存在小角度的偏摆，抵消轨道安装倾斜或者重物挂载偏斜带来的附加弯矩，避免墙板承受额外的侧向力导致结构变形。整个小车的宽度调节通过横向螺栓上的锁紧螺母实现，松开螺母即可调整两侧墙板的间距，适配不同轨宽的工字钢轨道，调整到位后锁紧双螺母即可完成固定，不需要额外的定制加工，现场安装调整效率极高。

　　从安装边界尺寸来看，这款小车的整体高度控制在较低范围，能够有效压缩葫芦吊钩到轨道顶面的距离，提升作业空间的有效起升高度，对于车间层高有限的场景十分友好。行走轮的轮压经过核算，在1吨额定载荷下，单轮轮压远低于普通工字钢的许用轮压值，不会对轨道造成压痕损伤。两侧墙板外侧预留的手动拉拽杆安装位，可配套手动拉拽链条或者拉杆，操作人员站在地面即可拉动小车沿轨道移动，不需要登高操作，作业安全性有足够保障。

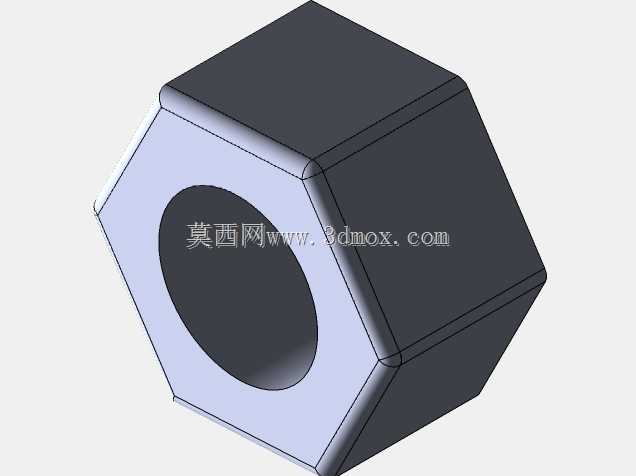

　　在细节设计上，所有承载螺栓都采用双螺母防松结构，避免长期运行过程中螺母松动导致的结构失效；行走轮的轮面经过淬火处理，表面硬度达到HRC40以上，耐磨性能优异，长期使用不会出现过度磨损导致的行走晃动；墙板的所有棱角都做了倒钝处理，避免安装和使用过程中划伤操作人员；整个结构没有易损的复杂传动部件，日常维护只需要定期给行走轮衬套加注润滑脂即可，维护成本极低。

　　实际使用过程中，这款小车与手动葫芦配合后，可完成沿轨道直线方向的重物水平转运，配合葫芦本身的起升动作，能够覆盖轨道下方整个条形作业区域的吊装需求，相比固定式的吊装点位，作业灵活性大幅提升，且纯手动结构不存在电气故障风险，在易燃易爆的作业环境中也能安全使用，不需要做特殊的防爆改装。结构上没有冗余的设计，所有部件都承载明确的力学功能，整体自重控制在合理范围，单人即可完成在轨道上的安装与拆卸，转场使用十分方便。
