锡料揉制加工专用机械设备结构设计

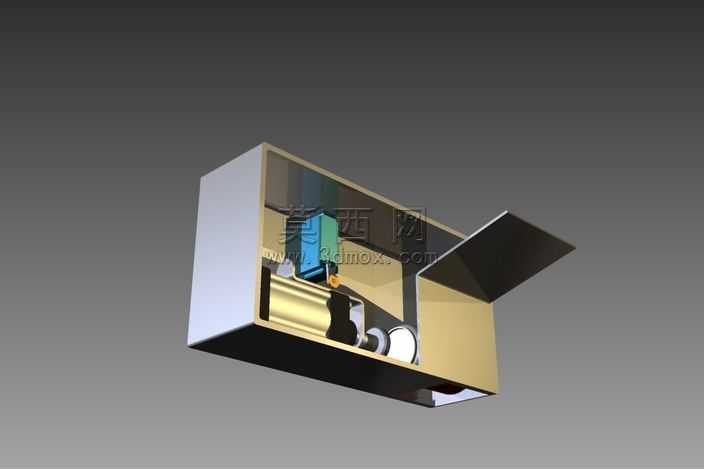

本作品为锡料揉制加工专用设备的三维结构设计，整体采用封闭式金属箱体作为承载主体，在Autodesk Inventor平台完成全参数化建模，建模过程中对每一处装配结构都做了干涉检查，确保各运动部件在运行过程中不会出现位置冲突。箱体外壳采用金属磨砂材质渲染，还原了工业设备常用的金属板材加工后的哑光质感，边角处做了合理的圆角过渡处理，既符合实际钣金加工的工艺要求，也避免了尖锐边角带来的安全隐患。箱体一侧设置可开合的翻盖式检修门，门体与箱体采用铰接结构连接，开合角度可满足内部核心部件的检修、维护与原料更换需求，门体闭合后可通过侧边的卡扣结构实现锁紧，避免设备运行过程中门体意外开启。设备内部集成了多组功能组件，包括用于输送锡料的辊轴结构、用于揉压加工的执行组件、以及配套的传动连接部件，各部件按照锡料揉制的加工流程依次排布，从原料进入到揉制成型的路径经过了优化设计，尽可能缩短物料传输距离，提升加工效率。内部的辊类部件采用金属亮面材质渲染，还原了精加工金属辊轴的光滑表面质感，传动连接件的尺寸参数都按照通用机械设计标准设定，可直接对接标准件采购需求。设计初期以小型加工场景的使用需求为核心出发点，在有限的箱体空间内整合全部加工功能，兼顾设备的紧凑性与功能完整性，整体结构布局合理，各部件的安装位置预留了足够的装配操作空间，方便生产阶段的组装与后期的维护更换。渲染阶段采用了工业产品常用的三点布光方案，清晰展现出设备的内外结构层次，金属材质的反光、哑光质感区分明确，能够直观呈现设备的整体形态与内部构造，为后续的工程图纸输出、实物加工制作提供了准确的三维模型参考。
