汽车发动机用高精度曲轴结构设计

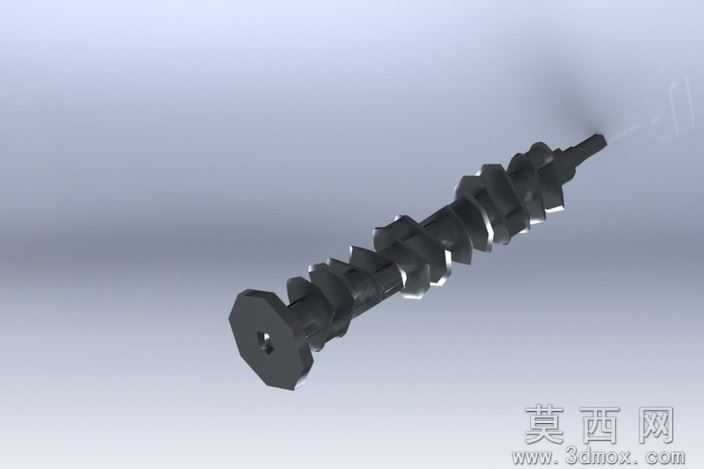

本曲轴三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循内燃机曲轴的实际设计规范，首先通过绘制各主轴颈、连杆轴颈的截面草图，利用旋转凸台特征生成曲轴的基础轴体结构，随后依次添加曲柄臂、平衡块、前端轴、后端法兰等附属结构，所有特征均保留完整的参数化驱动关系，可根据不同排量发动机的设计需求快速调整轴颈直径、曲柄半径、平衡块配重等核心参数，适配不同缸数内燃机的布局要求。模型渲染阶段采用金属镀铬材质搭配哑光金属基底材质，还原真实曲轴的机加工金属质感，对轴颈表面做高光抛光质感处理，对曲柄臂非加工面做细腻的磨砂金属质感表现，通过三点布光方案突出曲轴的立体结构，清晰展现各轴段的同轴度关系、曲柄的偏心角度以及平衡块的配重轮廓。结构设计上，该曲轴采用全支撑式结构，相邻两个连杆轴颈之间均设置主轴颈，有效提升曲轴工作时的抗弯刚度，平衡块采用扇形偏心结构，可精准抵消连杆轴颈与曲柄臂旋转产生的离心力，降低发动机运转时的振动与噪声，前端轴预留皮带轮、正时齿轮的安装定位结构，后端法兰设置飞轮安装的定位销孔与螺栓孔，所有油道孔均做贯通设计，还原实际曲轴的润滑油路布局，可直接用于发动机装配干涉检查、运动仿真分析以及工程图导出。设计过程中充分考虑曲轴的实际加工工艺性，所有轴颈过渡位置均设计有标准圆角，避免应力集中，平衡块的轮廓形状适配模锻加工的拔模要求，各安装面的定位基准统一，可直接对接后续的数控加工编程环节，为内燃机动力系统的设计开发提供精准的三维数字模型支撑。
