壁挂式单轮导向滑轮支架结构设计

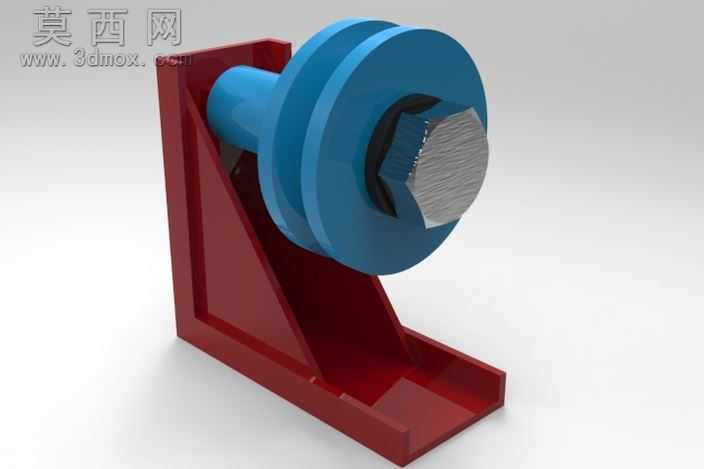

本作品为壁挂式单轮导向滑轮支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的装配间隙、连接强度做了合理预留，确保模型可直接用于后续的结构验证与生产参考。模型整体由L型壁挂支撑座、滑轮轴、双槽导向滑轮、锁紧螺栓四个核心部件组成，支撑座采用带加强筋的直角折弯结构设计，背部设置平整安装面用于贴合固定墙面或设备机架，底部延伸出的承托边可辅助分散滑轮承载时的竖向载荷，加强筋沿支撑座直角斜边布置，有效提升支架整体的抗弯折、抗形变能力，避免重载工况下支架出现开裂变形问题。滑轮部分采用双轮缘凹槽结构，轮缘做圆弧过渡处理，可有效防止绳索在传动过程中出现脱槽、跑偏问题，滑轮中心设置与轴径匹配的通孔，装配后滑轮可绕轴顺畅转动，无卡滞、旷量问题。轴件一端设置限位轴肩，另一端加工外螺纹结构，配合六角锁紧螺栓实现滑轮与支架的紧固连接，螺栓头部做了防滑纹理处理，既保证连接可靠性，也还原了真实紧固件的细节特征。材质渲染阶段，支撑座采用红色喷塑金属材质，还原五金支架常用的表面防锈处理效果，表面设置细微的颗粒质感与半哑光反光特性，模拟真实喷塑层的视觉表现；滑轮采用亮蓝色工程塑料材质，表面做光滑高反光处理，体现工程塑料耐磨、自润滑的材质特性；螺栓与轴件采用镀锌钢材质，表面设置金属拉丝纹理与金属光泽，还原标准紧固件的金属质感。设计过程中充分考虑了滑轮支架的实际使用场景，整体结构紧凑小巧，安装固定方式简单便捷，可用于小型设备的绳索导向、轻载物料的转向牵引等场景，各部件结构均做了工艺性优化，支撑座可采用板材折弯焊接或一体铸造成型，滑轮可采用注塑或机加工方式生产，轴与螺栓均为标准件可直接采购，有效降低后续生产制造成本。建模时对所有部件的倒角、圆角细节都做了还原，避免出现尖锐棱角，既符合五金产品的安全设计要求，也让模型渲染效果更贴近真实工业产品的视觉表现，整体装配逻辑清晰，各部件无干涉问题，可直接用于装配演示、结构教学或相关产品的设计参考。
