带安装支座的滚轮组件结构设计

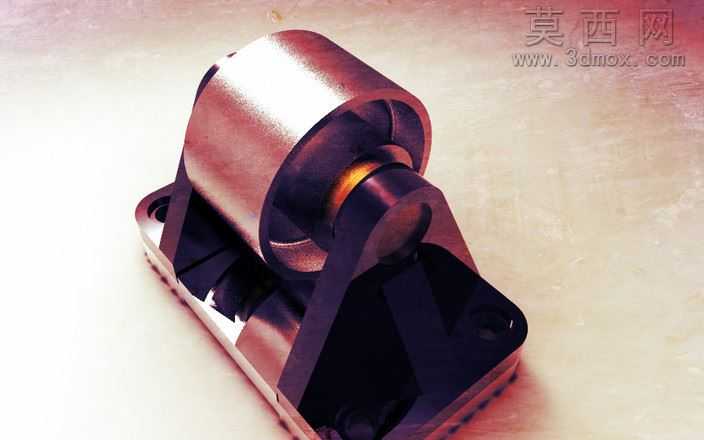

本作品为滚轮支撑组件的三维建模设计，整体采用模块化装配思路搭建，将整套结构拆分为基础安装板、轮轴、滚轮主体、两侧支撑架四个独立部分分别建模后完成装配，各部件间的配合关系清晰明确，可直观呈现整套滚轮组件的装配逻辑与运行原理。建模过程中严格遵循机械加工的公差配合要求，对轮轴与滚轮内孔的转动配合、支撑架与基础板的螺栓安装位、安装板上的固定沉孔等细节都做了精准还原，保证模型可直接用于后续的工程出图、结构验证或3D打印制作。材质渲染阶段针对不同部件的使用场景做了区分处理：滚轮主体采用金属质感的哑光钢材材质，还原金属机加工后的细腻磨砂表面，通过光影调整突出滚轮外圆的加工精度与圆柱度；轮轴部分做了金属抛光处理，呈现轴类零件磨削加工后的亮面金属质感，与滚轮内孔形成视觉上的材质区分；两侧支撑架与基础安装板采用发黑处理的金属材质，模拟工业结构件常用的表面氧化防锈工艺，沉孔、倒角等机加工细节通过材质光影的明暗变化清晰展现，整体渲染效果贴近工业实物的真实视觉表现。结构设计上充分考虑了滚轮组件的实际使用需求，基础安装板设置了四个对称分布的安装沉孔，可通过螺栓将整套组件固定在设备机架上，安装板与两侧支撑架采用一体化的加强筋过渡设计，在保证结构强度的同时减少不必要的材料占用，降低整体重量；轮轴两端与支撑架的安装位做了定位轴肩设计，可限制轮轴的轴向窜动，保证滚轮转动过程中的稳定性；滚轮主体采用中空结构设计，在保证轮体自身结构强度的前提下减轻转动惯量，让滚轮转动更加顺畅，轮体与支撑架之间预留了合理的转动间隙，避免转动过程中出现摩擦卡顿的问题。整套模型的建模逻辑贴合机械设计的常规流程，各部件的特征建模顺序遵循从草图到特征、从基础到细节的原则，先绘制各部件的基础轮廓草图，通过拉伸、旋转等基础特征搭建主体结构，再通过倒角、沉孔、切除等细节特征完善加工细节，装配过程中通过同轴心、重合、距离等标准配合约束完全定义各部件的位置，不存在冗余约束或欠约束的问题，可直接用于运动仿真验证滚轮的转动效果，也可作为通用滚轮支撑结构的设计参考，适配各类需要定向滚动支撑的机械设备场景。
