带保险丝AC250V公插座开关组件

　　在各类台式工业控制设备、桌面型电子仪器、小型机电一体化装置的电源输入环节，这类集成开关与保险丝的AC公插座是应用极广的接插部件，常被布置在设备后侧或侧方的钣金面板、塑料外壳开孔处，作为整机市电接入的第一接口，承担着电源通断控制、过流保护、市电接驳的三重作用，无需额外分别布置开关、保险丝座、独立插座三个独立部件，能大幅简化设备面板的开孔布局，减少内部接线的焊点数量，降低装配环节的接线错误概率。

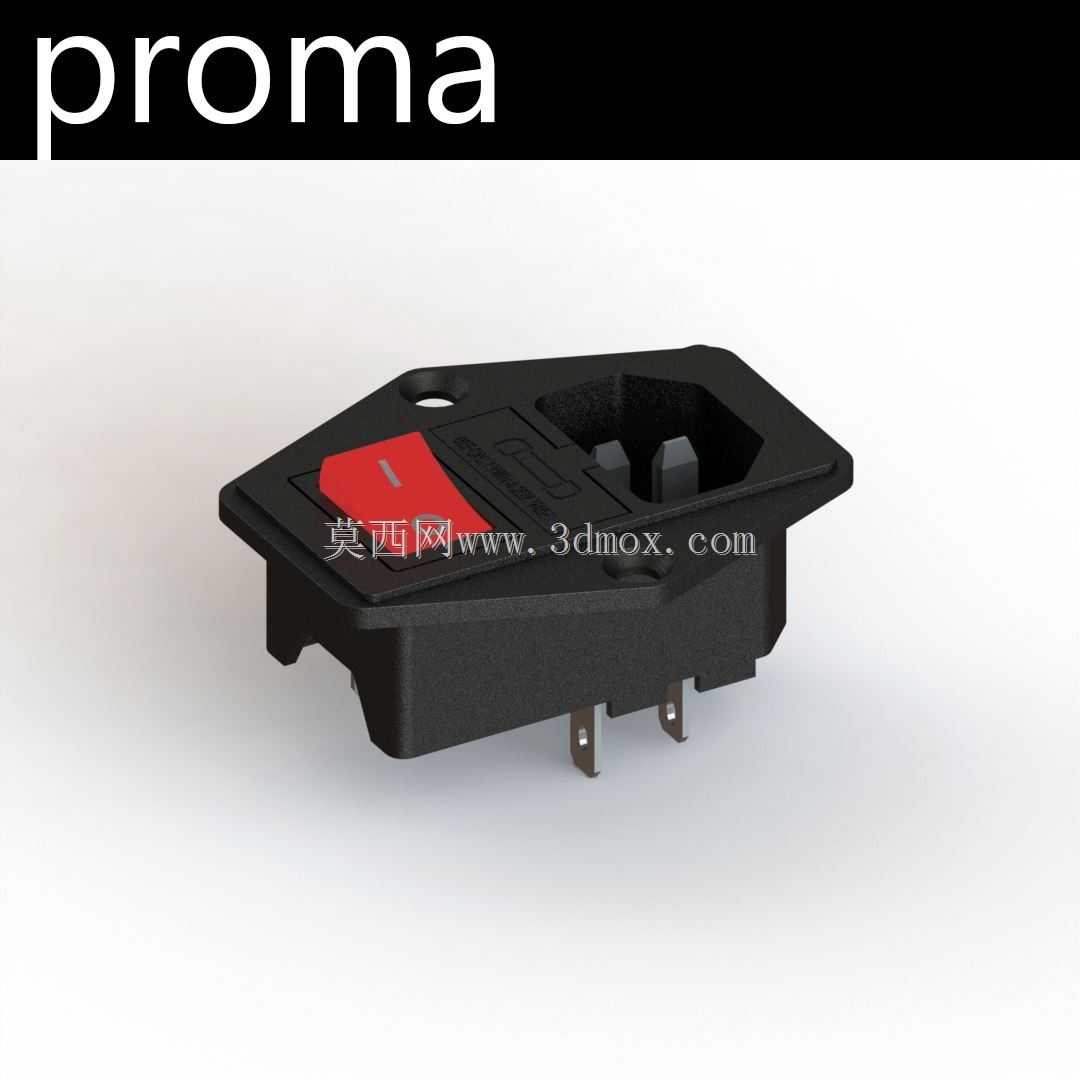

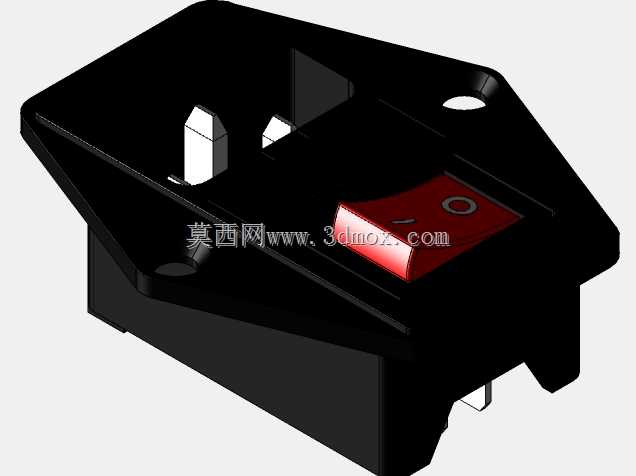

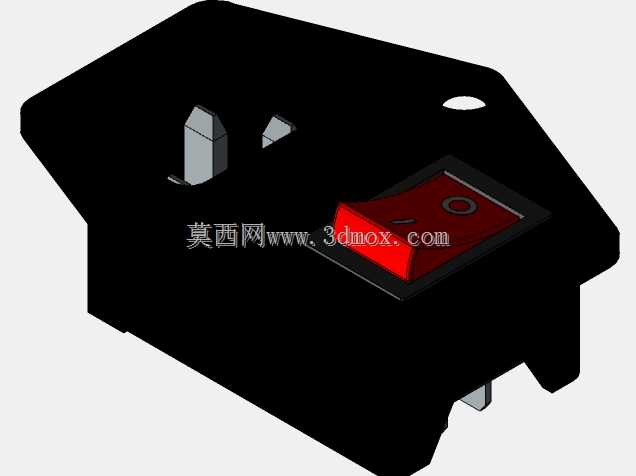

　　从结构设计来看，该部件采用一体化注塑成型的黑色绝缘基座，基座边缘设置带螺钉过孔的安装凸耳，对应面板上的两个安装孔位，通过两颗M3规格的盘头螺钉即可完成牢固固定，安装后基座与面板贴合面平整，不会出现凸起或凹陷影响设备外观一致性。基座正面集成了红色翘板式电源开关，开关拨块表面做了防滑纹理处理，拨动手感清晰，通断位置有明确的档位反馈，开关触点采用银合金材质，可承受额定负载下的频繁通断操作，不会出现触点烧蚀粘连的问题。开关旁侧设置内嵌式保险丝仓，可直接插拔更换标准规格的管状保险丝，无需拆开设备外壳即可完成过流保护元件的更换，日常维护十分便捷。保险丝仓旁侧是国标三芯公插座的插接口，插套采用高弹性锡磷青铜材质冲压成型，表面做镀镍处理，抗氧化能力强，插拔寿命可达数千次，插套与插头接触电阻小，大电流通过时不会出现异常发热的情况。

　　基座后侧伸出三个焊片式接线端子，分别对应火线、零线、地线的接线位置，端子排布间距符合安规要求，焊片表面做镀锡处理，可直接通过波峰焊与设备内部的电源电路板焊接固定，也可通过手工焊接连接内部电源线，接线时无需额外的接线端子，能提升装配效率。三个焊片的位置做了防呆设计，不同极性的焊片长度、排布位置有明确区分，可避免焊接时出现极性接反的问题。基座内部的导电部件之间设置有多道绝缘隔离筋，可将不同极性的导电部件完全隔开，即使在潮湿、多尘的使用环境下，也不会出现极间爬电、击穿短路的问题，绝缘性能满足二类电器的安规要求。

　　从安装边界尺寸来看，该部件的面板嵌入部分为标准矩形尺寸，对应面板开孔尺寸公差要求宽松，普通钣金冲压或塑料铣切开孔即可满足安装精度要求，安装凸耳的位置避开了插座内部的导电部件，螺钉锁紧时不会对内部结构造成挤压损伤。部件整体的后侧突出长度较短，不会占用设备内部过多的纵深空间，对于内部布局紧凑的小型设备十分友好，可适配外壳壁厚1mm到3mm之间的各类设备面板，无需额外定制安装转接件。

　　在实际选型应用中，这类集成式电源输入组件常被用在小型开关电源、桌面型3D打印机、台式测试仪器、小型工控终端、家用小型机电设备的市电输入位置，相比分立布置的开关、保险丝座、插座，一体化组件的安规认证更容易通过，部件整体的耐电压、过流能力都经过统一测试，无需分别对三个分立部件做安规验证，能缩短设备的研发认证周期。部件的绝缘基座采用阻燃ABS材质注塑成型，阻燃等级达到V0级，即使内部出现异常打火，也不会引燃基座造成火情蔓延，满足电子设备的防火安全要求。翘板开关的操作力设置在合适区间，既不会因为操作力过小出现误触碰通断，也不会因为操作力过大导致操作手感生涩，开关的通断状态有明确的视觉标识，操作人员可快速判断设备的电源通断状态。插座的插套入口处做了导向倒角，插头插入时可顺利对位，不会出现插针顶偏弯折的问题，插套的夹持力经过调校，插头插入后不会出现松脱掉落的情况，同时拔出时的力度适中，不会出现插头过紧难以拔出的问题。
