双联弹簧式锅炉安全泄压阀门结构设计

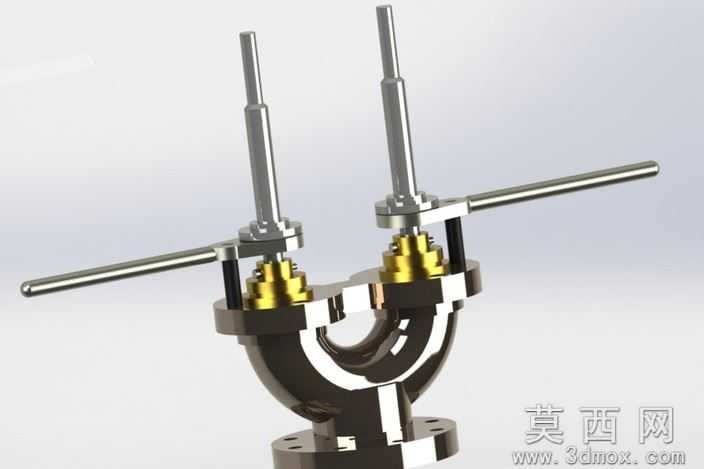

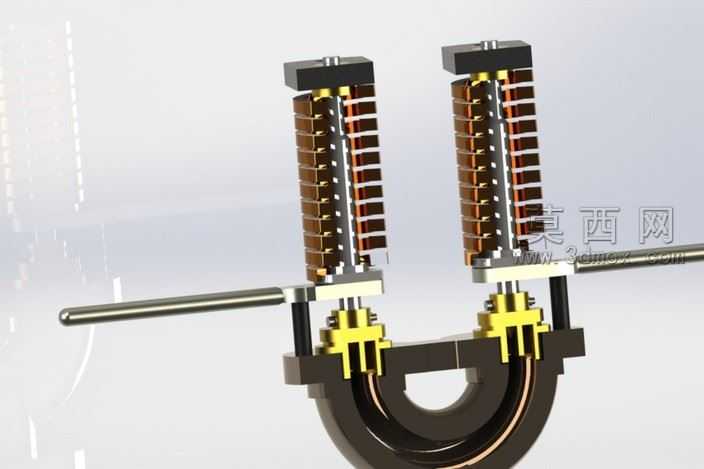

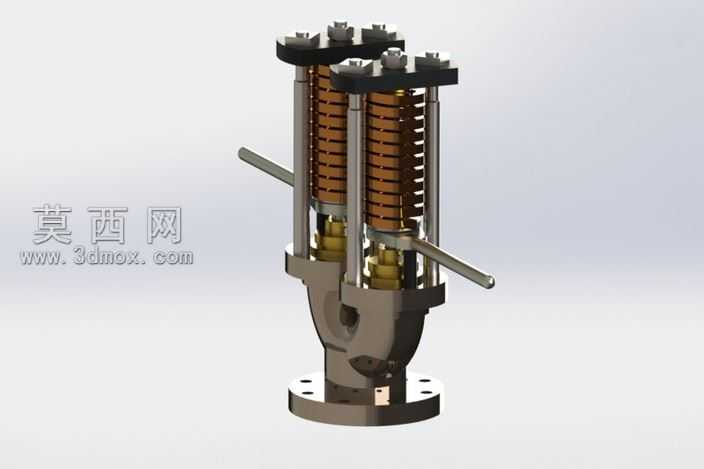

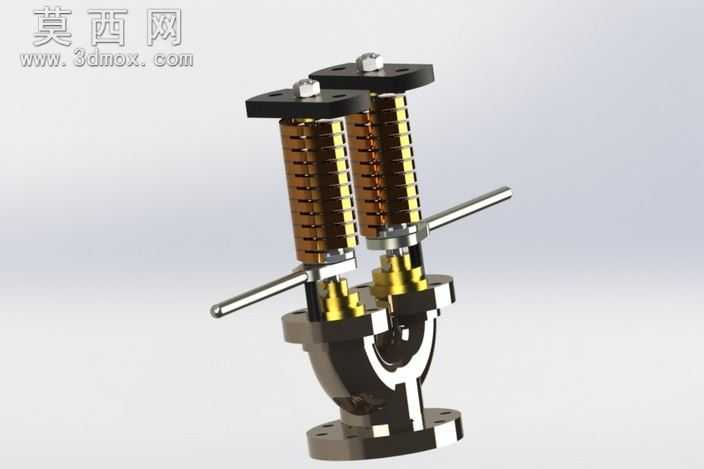

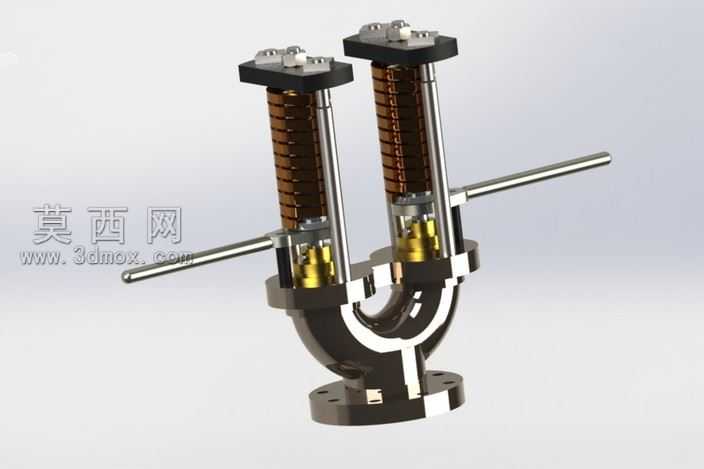

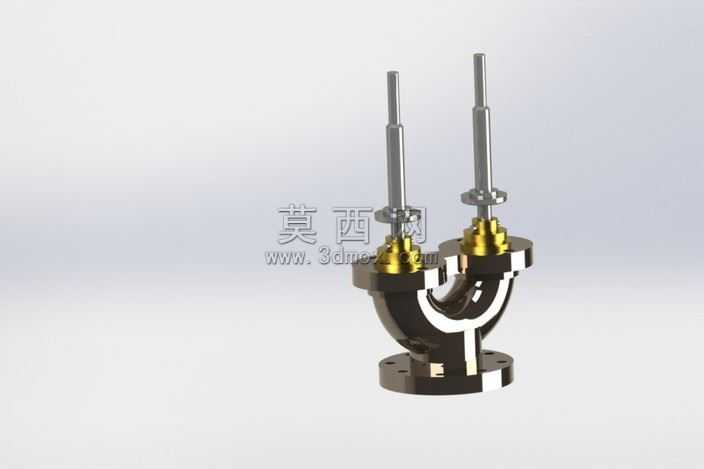

本作品为双联结构弹簧式锅炉安全阀三维建模成果，建模过程严格遵循工业阀门设计规范，采用自底向上的装配建模思路完成全结构搭建。首先完成阀体基座的建模，针对底部法兰连接结构，精准绘制螺栓孔分布草图，通过拉伸、切除特征完成法兰基体成型，对阀体内部的Y型分流流道采用放样切除特征实现光滑过渡，避免流道直角结构带来的应力集中与流阻过大问题，阀体材质设定为铸钢，渲染时赋予哑光金属质感，还原铸造阀体的表面肌理。随后完成弹簧加载调节机构的建模，每组阀瓣对应独立的圆柱螺旋压缩弹簧，建模时通过螺旋线扫描生成弹簧实体，精准匹配弹簧刚度对应的节距、丝径与有效圈数参数，弹簧上下端设置弹簧座与调节螺套，调节螺套采用外螺纹结构与阀盖配合，可通过旋转调整弹簧预紧力，实现阀门开启压力的精准设定，弹簧部分赋予合金结构钢材质，渲染时突出金属表面的冷作加工质感。阀杆与手动扳手结构建模时，重点保证运动配合关系，阀杆与阀瓣采用刚性连接，表面做抛光处理降低动作摩擦阻力，侧面的手动扳手采用杠杆结构设计，可实现手动泄压测试功能，扳手表面赋予防滑纹理特征，提升操作真实感。整体装配过程严格按照实际装配顺序添加配合约束，法兰面添加重合配合保证密封面贴合，阀杆添加同轴心配合保证升降动作无卡滞，弹簧添加轴向可动约束还原压缩形变空间。渲染阶段采用工作室光照环境，添加柔和的环境反射效果，对密封面、阀杆等精加工部件调高反光度，区分不同加工工艺的表面质感，完整还原双联安全阀的结构细节，清晰展示双阀组并联的结构优势，即满足大排量泄压需求的同时，可实现单阀在线校验维护，适配锅炉等承压设备的超压保护场景，模型各部件结构完整无缺失，可直接用于结构展示、装配教学与方案演示使用。
