水收集部件压接跳汰工装设备结构

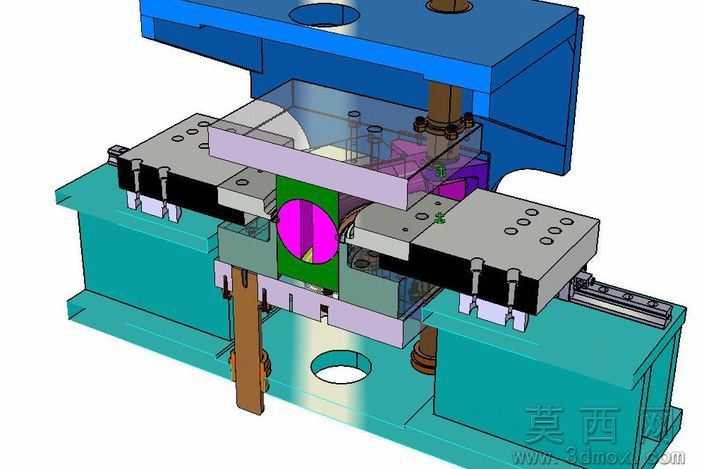

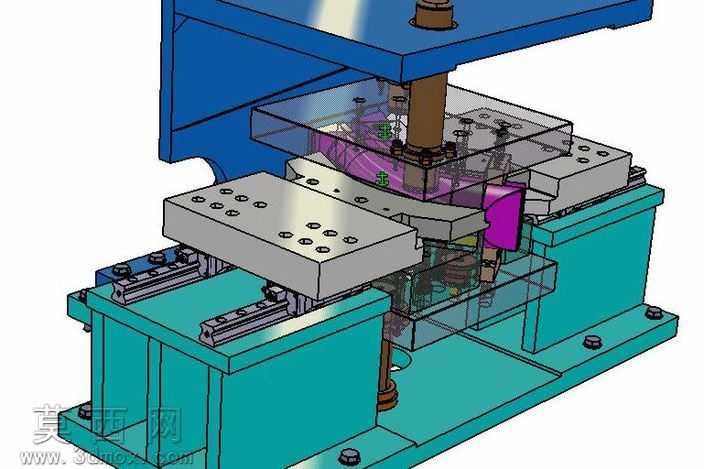

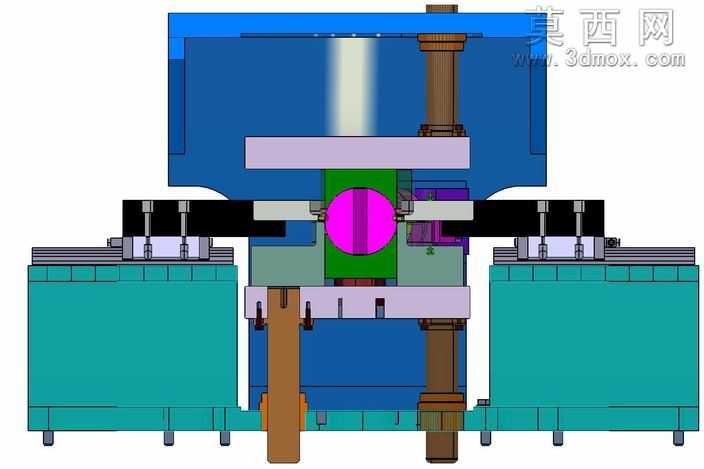

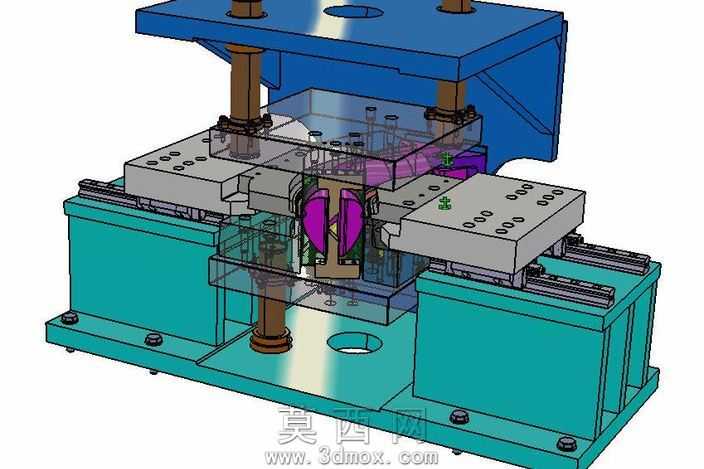

本模型为针对水收集部件加工设计的压接跳汰工装，采用三维参数化建模方式完成整体结构搭建，建模过程中对各配合部件的公差预留、装配干涉情况做了反复校验，确保各运动机构动作逻辑符合实际生产需求。整体结构采用上下分层式布局，上部为压接执行单元，通过四根导向立柱实现压接动作的垂直导向，立柱配套耐磨导套结构，可有效降低长期往复动作带来的磨损，压接台面做了加厚处理，保证压接过程中受力均匀无变形。中部为工件定位与跳汰执行模块，设置了双侧对称的滑动定位平台，平台采用线性导轨作为滑动导向件，定位块根据水收集部件的外形轮廓做了仿形设计，可快速完成工件的装夹定位，中间的跳汰执行组件采用偏心轮驱动结构，可在压接过程中产生高频小幅的往复振动，让压接部件的配合面充分贴合，提升压接后的连接强度与密封性。下部为设备基座，采用箱型焊接结构的设计思路，基座底部设置了可调式地脚，可根据安装地面的平整度调整设备水平，基座台面预留了排屑与安装孔位，方便日常维护与废料清理。材质渲染方面，基座与固定结构件采用哑光青绿色金属漆模拟设备机架的喷塑外观，导向立柱与压接上部结构采用蓝色金属材质模拟标准工业型材与钢板的烤漆效果，滑动平台采用银灰色金属材质体现机加工零件的金属质感，内部的跳汰驱动组件采用紫色半透明材质做区分展示，可清晰观察内部的传动结构布局。设计过程中充分考虑了人工操作的便捷性，双侧滑动平台可单独抽拉，方便工件上下料，压接行程做了限位设计，避免过压损坏工件，整体结构紧凑，传动路径简洁，无多余的冗余结构，可直接作为同类压接工装的设计参考，也可用于生产现场的作业指导演示。
