巴尔德12立方米自卸车货厢三维设计

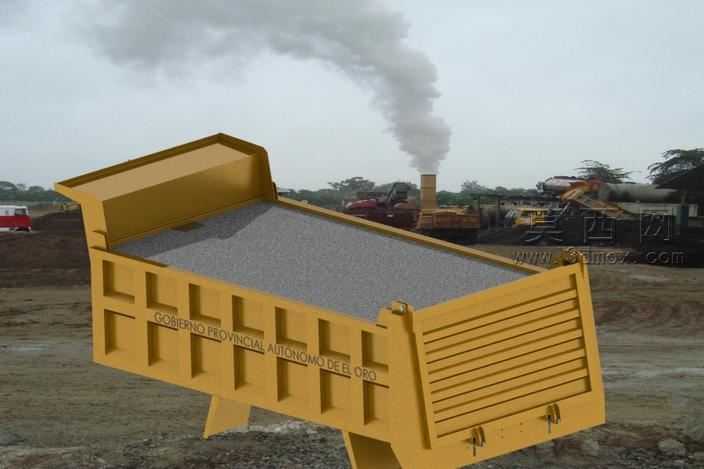

本作品为12立方米规格的巴尔德自卸车货厢三维设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先依据工程运输场景的额定装载容积确定货厢的核心外廓尺寸，再逐步拆分细化各个结构部件，确保各部件装配间隙符合工程实际要求。建模阶段首先搭建货厢的主体框架，对货厢的侧围板、前挡板、底板、后尾门等核心承载结构进行单独建模，侧围板外侧设计有横向与纵向交错的加强筋结构，通过阵列特征快速完成加强筋的排布，同时对加强筋的过渡圆角进行优化，避免应力集中问题，提升货厢在重载工况下的结构强度。货厢前挡板顶部设计有向前延伸的挡料檐，通过曲面建模完成挡料檐的弧面过渡，防止装载物料时洒落至驾驶室区域；后尾门采用铰接式结构设计，预留了锁止机构的安装位，匹配自卸车举升卸货时的尾门自动开合逻辑。材质与渲染阶段，针对货厢的使用场景赋予对应的材质属性，主体承载结构采用工程车辆常用的高强度耐磨钢材质，调整材质的金属粗糙度、反光度参数，还原钢材表面的哑光工业质感；货厢内部的装载区域模拟砂石物料的铺装效果，赋予颗粒感的砂石材质，提升模型的真实感。渲染阶段采用户外工地场景的环境贴图，模拟自然光照射效果，调整阴影参数让货厢的结构轮廓更清晰，同时添加了符合真实工地环境的背景元素，让渲染效果更贴近实际使用场景。结构设计上充分考虑自卸车货厢的实际使用需求，底板采用略带倾斜角度的设计，便于卸货时物料顺利滑出；侧围板上的标识文字采用包覆特征贴合在板材表面，还原真实产品的标识细节；各个部件之间的连接位置预留了焊接、螺栓连接的工艺余量，让模型不仅具备外观展示效果，也能为后续的工程化设计提供参考。整个建模过程严格遵循尺寸比例，所有结构特征都对应实际自卸车货厢的生产工艺，避免出现不符合加工逻辑的悬空结构、锐角结构，确保模型的工程实用性。
