多孔散热式台式电脑主机机箱结构设计

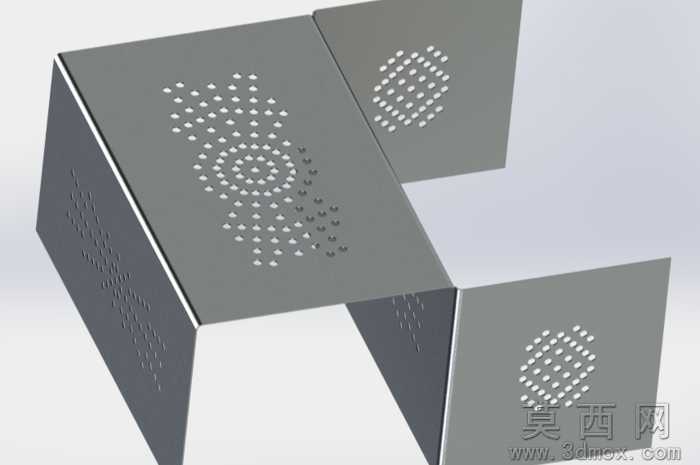

本作品为台式电脑主机机箱的三维结构设计，建模阶段采用SolidWorks软件完成全参数化实体构建，首先以钣金模块为核心搭建机箱的基础框架，通过基准面定位、草图绘制、薄壁拉伸、边线法兰等基础特征，确定机箱各面板的基础尺寸与拼接关系，建模过程中严格遵循钣金件的折弯系数与工艺要求，确保各面板的折弯角度、拼接缝隙符合实际生产的公差标准，避免出现无法加工的干涉结构。在外观结构设计上，机箱的多个外露面板采用了阵列式圆形散热孔设计，通过线性阵列结合圆周阵列的组合方式，在面板表面排布出兼具装饰性与通风性能的孔位图案，孔位的排布避开了内部硬件安装的对应位置，既保证了机箱内部空气流通的散热效率，又通过规整的点阵图案提升了机箱外观的精致感，避免了传统机箱大面积开孔的廉价感。材质与渲染阶段，为机箱主体赋予了哑光磨砂金属材质，调整材质的粗糙度、反射率参数模拟冷轧钢板喷塑后的真实质感，散热孔边缘添加细微的倒角特征，避免渲染时出现锐利的生硬边缘，同时通过环境光遮蔽效果强化孔位的深度感，让整体渲染效果更贴近真实机箱的视觉表现。结构设计上充分考虑电脑主机的实际使用需求，预留了主板、电源、硬盘等硬件的安装定位点位，各面板之间采用卡扣结合螺丝固定的拼接方式，既保证机箱整体的结构强度，又兼顾了后期拆装维护的便捷性，面板边缘做了卷边处理，避免钣金锐边划伤安装人员，整体结构在满足硬件容纳、散热通风的核心功能基础上，通过规整的外观孔型设计实现了实用性与外观质感的平衡，可作为小型台式主机、迷你工控机箱的结构设计参考。
