多段式带键槽传动连接轴结构设计

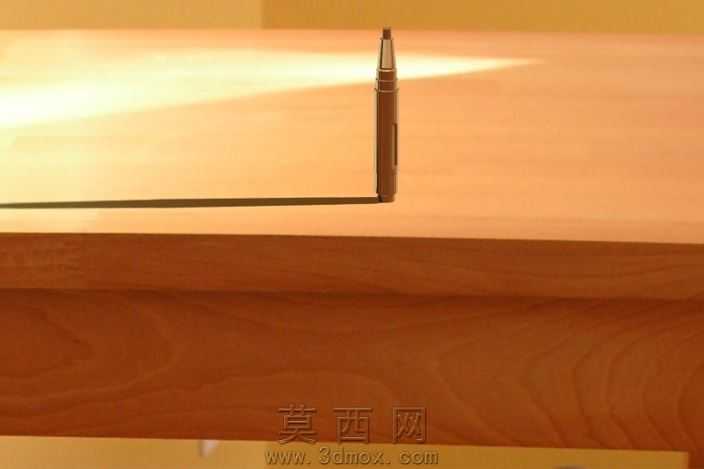

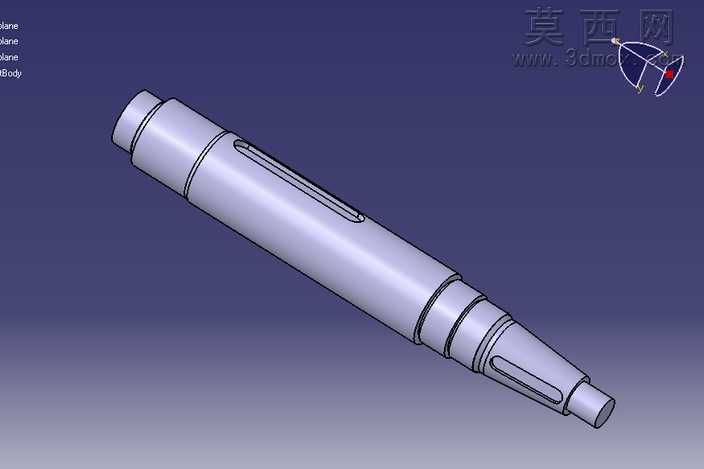

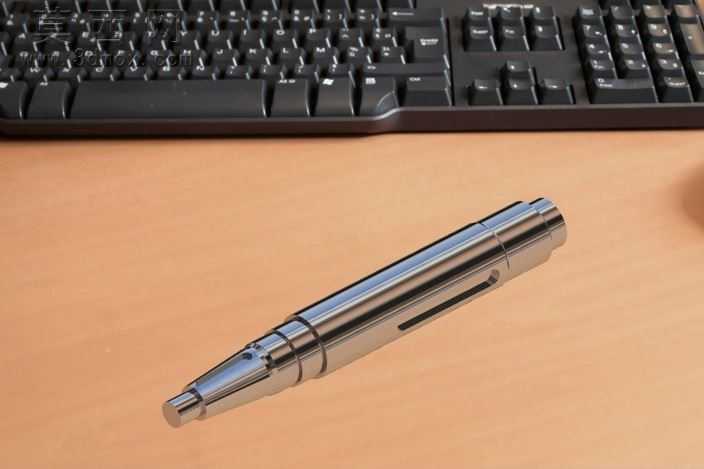

本连接轴采用三维建模软件完成全参数化设计，整体为阶梯式长轴结构，建模过程中以回转体特征为基础，通过旋转凸台指令生成轴的基础轮廓，再针对不同轴段的功能需求进行细节特征构建。轴身设置多段不同直径的轴颈，用于适配不同规格的轴承、传动轮等配套零件的安装定位，每段轴肩处均做了过渡圆角处理，避免应力集中提升轴的疲劳强度，符合机械零件设计的强度规范。轴身开设两处对称分布的长键槽，通过拉伸切除指令完成键槽特征构建，键槽的尺寸公差、位置精度均严格遵循平键连接的国家标准，可实现与轮毂类零件的周向固定，传递稳定的旋转扭矩，保障传动过程中无相对窜动。轴的一端设计为锥面结构，锥面段同样开设小型键槽，用于安装定位精度要求更高的端部传动件，锥面的锥度参数经过匹配计算，可实现装拆便捷同时保证定心精度，另一端为圆柱轴头，可适配联轴器等连接部件实现动力输入或输出。材质设定上选用常用的45号结构钢，渲染时赋予金属哑光质感，清晰呈现轴的轮廓细节与各段结构分界，建模过程中对所有特征添加参数关联，修改轴径、键槽尺寸、轴段长度等参数时可快速完成模型更新，适配不同传动场景的设计需求。整体结构设计兼顾了传动扭矩承载能力、装拆便捷性与加工工艺性，各轴段的长度、直径配比经过合理性校验，既保证轴的刚性满足传动要求，又避免冗余材料增加整体重量，可直接用于机械传动系统的装配设计、工程图导出与加工工艺规划。
