剪叉式汽车升降维修作业平台设计

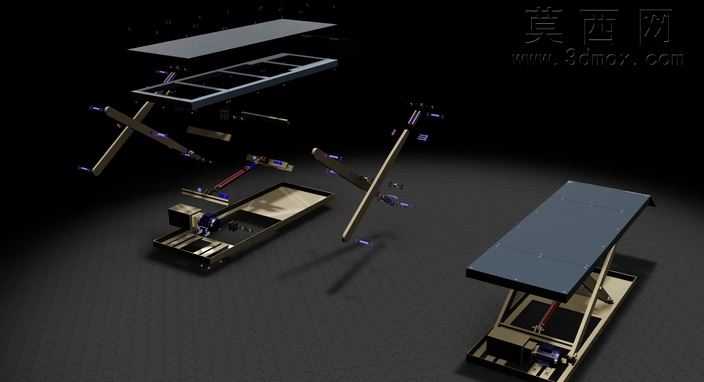

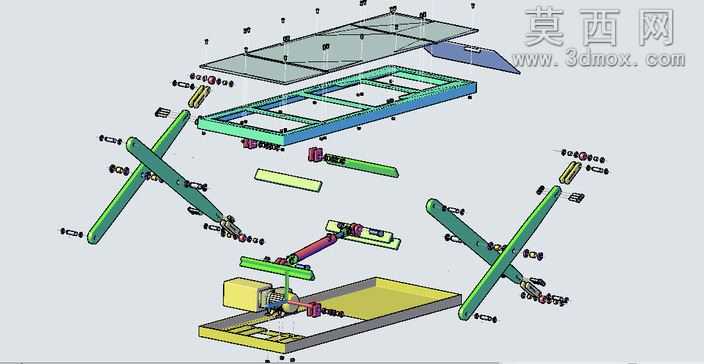

本作品为面向汽车维保场景设计的剪叉式汽车升降作业平台三维设计成果，建模阶段以剪叉升降机构的运动逻辑为核心搭建参数化模型，首先完成底部承载基座的结构建模，对基座的框架型材排布、底部防滑支撑结构、驱动组件安装位进行精准的尺寸约束，确保基座可承受额定举升载荷的同时预留驱动、传动组件的安装空间。随后完成剪叉臂组的建模，对交叉布置的两组剪叉臂的铰接点位、臂身截面尺寸、臂端滑动配合结构进行参数化定义，通过装配约束模拟剪叉臂的开合运动轨迹，验证举升过程中臂组的运动无干涉、行程范围符合汽车维保的作业高度需求。顶部承载平台建模时，重点还原平台表面的防滑纹理、侧边限位挡边结构，同时对平台与剪叉臂上端的铰接、滑动连接结构进行细化，保证平台在升降全程保持水平状态，避免承载车辆出现滑移风险。驱动与传动部分的建模还原了电动推杆与剪叉臂的连接结构，对推杆的安装支座、传动铰接点进行细节刻画，完整呈现动力传递的路径。渲染阶段采用深色哑光地面作为场景基底，为金属结构件赋予磨砂金属材质，铰接销轴、驱动推杆等部件赋予亮面金属材质，平台面板赋予防滑耐磨的复合材质，通过三点布光突出结构的层次感，同时制作了爆炸分解视图，将基座、剪叉臂组、顶部平台、驱动组件、铰接紧固件等部件沿装配轴线方向拆分排布，清晰展示各部件的装配关系与结构组成。设计过程中以学生设计的探索性思路为核心，在满足基础举升承载功能的前提下，优化剪叉臂的受力角度，降低驱动组件的负载需求，同时简化整体结构的零件数量，兼顾结构可靠性与加工制作的可行性，通过三维建模的运动仿真验证了升降全程的结构稳定性，可作为小型汽车维保举升设备的设计参考方案。
