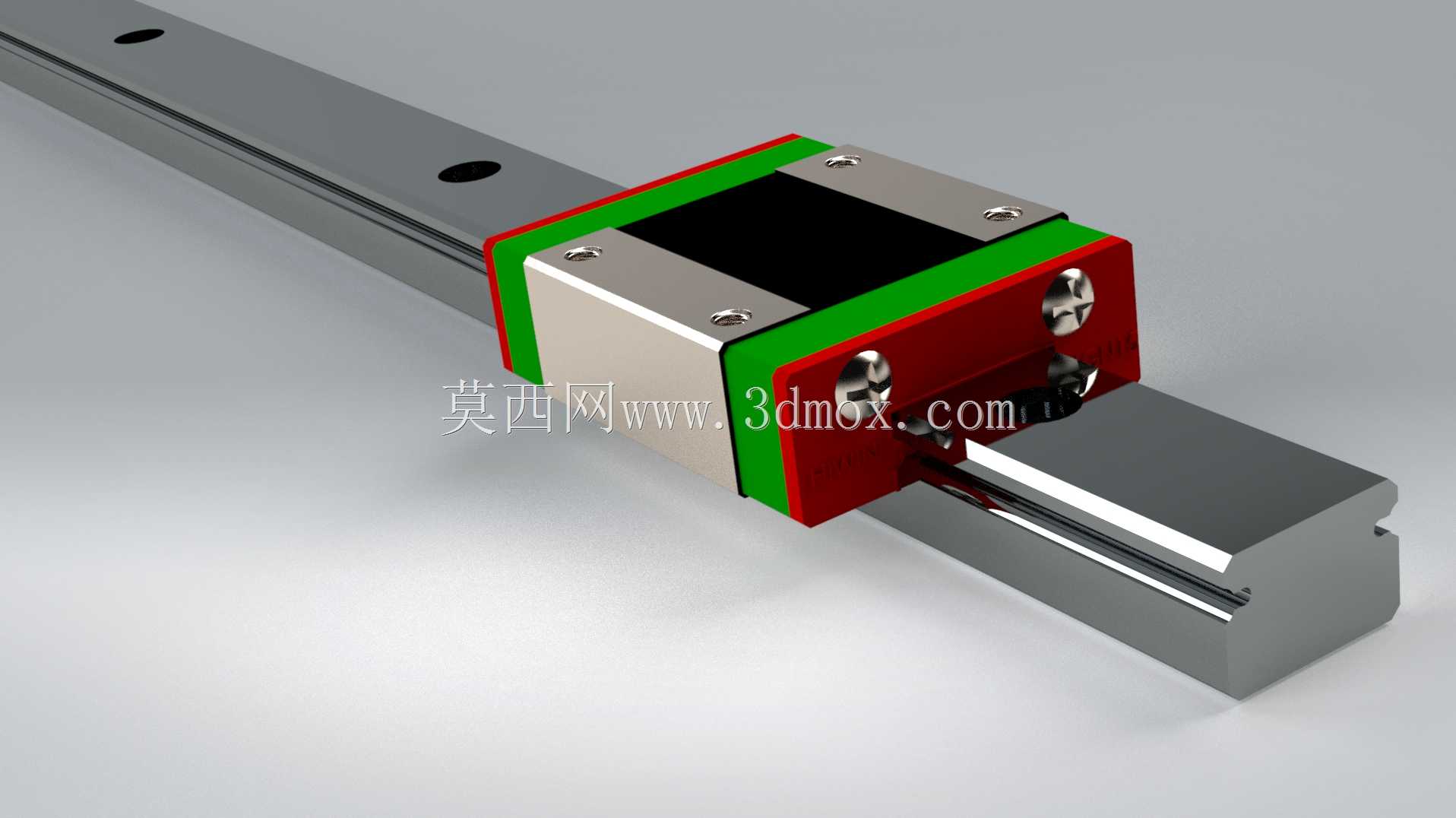

上银MGN15微型直线导轨滑块组件

　　做小型自动化设备结构设计的工程师，对MGN系列微型导轨肯定不会陌生，这次拆解还原的上银MGN15导轨滑块组件，是日常做桌面级设备、轻载传动工位选型时绕不开的标准件。先从实际应用场景说，这类微型导轨不像重型滚柱导轨用在大型机床、重载桁架上，它的核心适配场景是负载不大、安装空间局促、对传动顺滑度有要求的工位：比如桌面3D打印机的X/Y轴传动、视觉检测设备的镜头微调滑台、小型点胶机的喷嘴位移模组、实验室自动化采样设备的样本推送机构、消费电子组装工位的微型移栽滑台，甚至很多DIY数控雕刻机的轻载轴，都会选这个规格的导轨。

　　从实际用途来看，这套组件的核心作用是为运动部件提供高精度的直线往复运动导向，同时承受运动过程中来自各个方向的额定载荷，相比光轴搭配直线轴承的导向方案，MGN15的接触刚性更好，偏转力矩承受能力更强，运行间隙更容易控制，长期运行的精度保持性也更优。很多新手做结构设计时容易在轻载工位选错导向件，觉得光轴成本低就随便用，结果运行一段时间后出现卡滞、跳动、定位精度漂移，换成同规格微型导轨后这类问题基本就能解决。

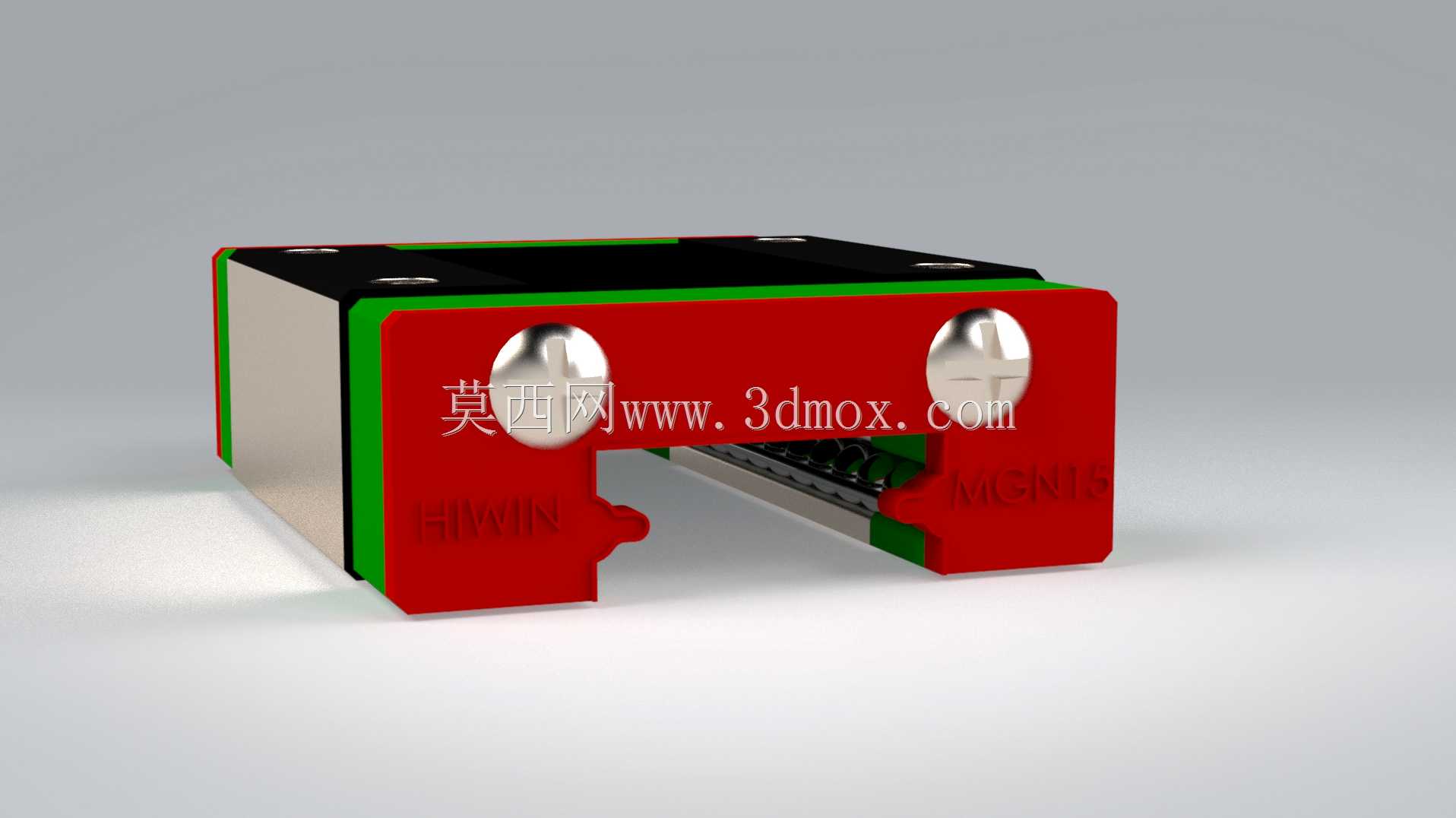

　　说到功能特性，MGN15属于微小型滚珠直线导轨，滑块和导轨之间通过钢珠滚动实现低摩擦运动，摩擦系数仅为滑动导轨的五十分之一左右，哪怕是用小扭矩的步进电机甚至伺服电机直驱，也能轻松驱动，不会出现低速爬行的问题。这套模型还原的是标准短型滑块MGN15C，滑块采用四列钢珠接触设计，四个方向的额定载荷均衡，不管是垂直安装、水平安装还是侧装，都能保持稳定的承载能力；滑块两端的端盖内置钢珠回流循环通道，配合端部的密封刮油片，既能防止运行过程中灰尘、切屑进入滑块内部的滚道，也能减少内部润滑脂的泄漏，日常维护只需要定期通过滑块上的注油嘴补充润滑脂即可，维护成本很低。导轨本身采用高碳铬轴承钢淬火处理，滚道面经过精密磨削，表面粗糙度控制在Ra0.4以下，和钢珠的接触应力分布均匀，长期运行的磨损量极小，常规工况下使用寿命能达到上万小时。

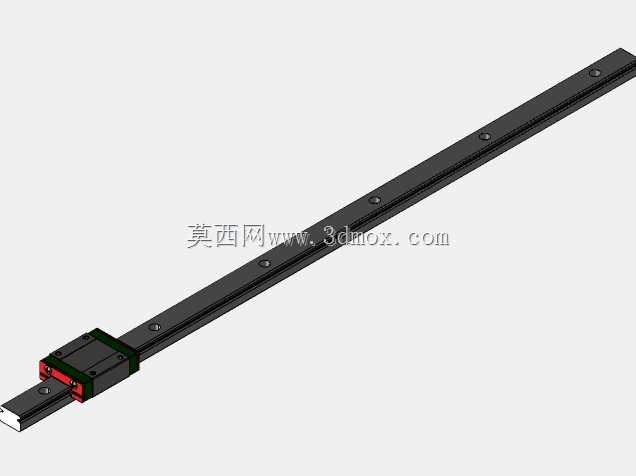

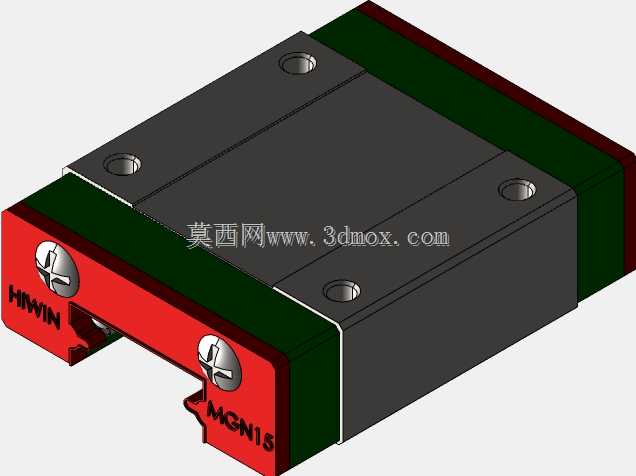

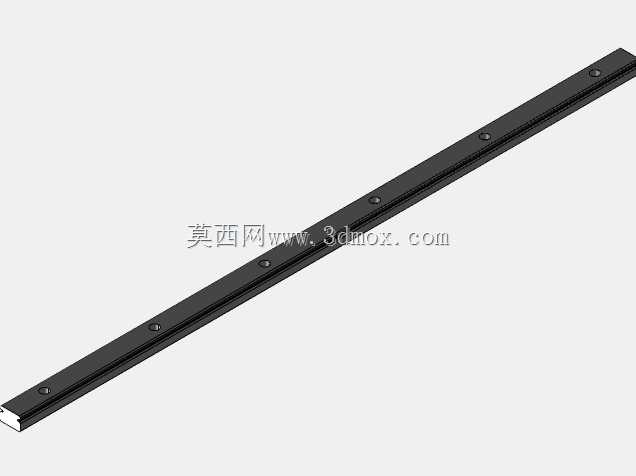

　　再讲设计思路，还原这套三维模型的时候，首先是严格对照官方样本的安装尺寸做参数化建模，没有随意更改配合公差：导轨的截面宽度是15mm，高度12.5mm，导轨上的安装孔是沉头孔，适配M3的内六角螺丝，孔距按照标准的60mm等距排布，两端的安装孔距端面距离严格控制在10mm，保证用户选型后直接调用模型就能在装配体里配做安装板的螺纹孔，不会出现孔位对不上的问题。滑块部分的安装面尺寸、安装孔位也完全按照标准尺寸绘制，滑块的总长度、宽度、高度都和实物一致，滑块上的安装螺纹孔是M3深度4mm，不管是从滑块上方锁付还是从下方穿螺丝固定，都能在模型里直接验证安装空间。建模的时候特意把内部的钢珠循环路径、端盖的卡扣结构、密封刮片的唇边结构都做了还原，不是那种只有外形的简化模型，做运动仿真的时候可以直观看到钢珠的循环状态，也能验证滑块在导轨上运行到极限位置时会不会和周边结构件发生干涉。

　　关于外形尺寸与安装边界，这里要给选型的工程师提几个容易踩的坑：首先MGN15的导轨是可以根据需求裁切任意长度的，但是裁切的时候要注意两端的安装孔位不要破边，模型里已经把标准孔位的位置做了阵列，用户可以根据自己需要的行程调整导轨长度，同时要预留滑块的极限行程余量，滑块本身的长度是38.5mm，两端的安全间隙至少要留2mm，防止滑块运行时冲出导轨。其次是安装面的平面度要求，因为微型导轨的刚性比大型导轨弱，如果安装板的平面度超过0.05mm/m，锁紧螺丝后导轨会发生形变，直接影响运行顺滑度和精度，所以调用模型做装配设计的时候，要在图纸上标注安装面的平面度公差，同时建议采用逐次锁紧螺丝的方式装配，不要一次性把单个螺丝锁死，避免导轨产生内应力。另外滑块的侧向安装基准面和导轨的侧基准面是有配合公差的，模型里还原了基准面的凸台结构，装配的时候要把两个基准面靠紧，才能保证导轨的直线度精度，不要随意反向安装或者不贴基准，否则会导致预紧力不一致，运行时出现顿挫。

　　很多工程师做小型设备设计时，容易忽略导轨的预紧等级选择，MGN15有普通间隙、轻预紧、中预紧几个等级，普通间隙适合无精度要求的输送工位，轻预紧适合常规的定位工位，中预紧适合有一定刚性要求的加工工位，模型里按照最常用的轻预紧配合间隙做了装配，既不会因为间隙过大影响精度，也不会因为预紧力过大导致摩擦阻力升高。另外要注意，这类微型导轨的滑块不能从导轨上抽出来，否则钢珠会脱落，建模的时候也还原了导轨两端的限位挡边结构，做运动仿真时设置好行程限位，就能避免出现滑块脱离导轨的错误装配。在做布线或者拖链设计的时候，还要注意滑块的运动范围内不要有管线干涉，模型里把滑块两端的注油嘴凸起、端盖的卡扣凸起都做了精确还原，在做干涉检查的时候可以直接识别到这些小特征，不会出现实际装配时管线被刮蹭的问题。
