多腔位精密注塑调整模具结构设计

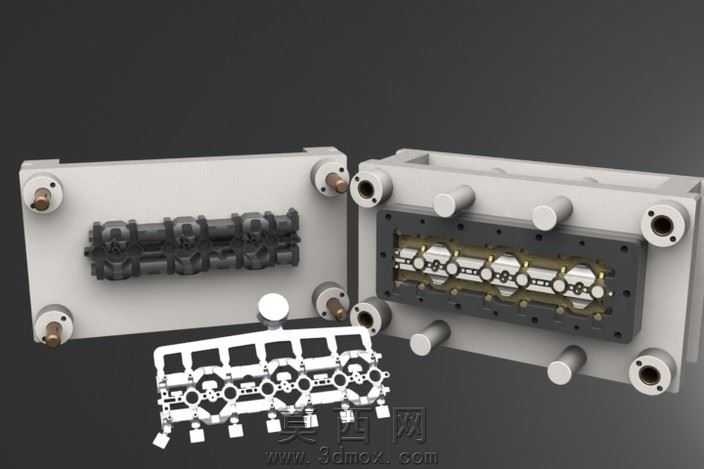

本套调整模具采用三维建模软件完成全参数化结构设计，整体为一模多腔的注塑成型结构，建模过程中严格遵循注塑模具设计规范，对定模、动模、导向定位组件、成型型腔等核心结构进行了1:1等比例还原。模型渲染阶段采用哑光金属材质模拟模架本体的钢材质感，对型腔内部的成型面做了细微的金属磨砂纹理处理，导柱、导套等定位零件采用亮面金属材质突出其精密配合属性，整体渲染光影柔和，清晰展现模具开合状态下的内部结构与对应成型塑件的形态。结构设计上，模具采用四角导柱导套的精准定位方案，保证合模过程中动定模的对位精度，避免成型过程中出现飞边、错位等缺陷；型腔区域采用多腔并排布局，可一次成型多件同规格塑件，有效提升批量生产效率；冷却水路布局贴合型腔轮廓，保证注塑过程中模温均匀分布，减少塑件成型后的内应力与变形量；顶出结构采用均匀分布的顶针设计，确保开模后塑件能够平稳脱离型腔，避免顶出痕迹影响塑件外观质量。设计过程中重点考量了模具的调整适配性，针对不同成型参数下的塑件尺寸偏差预留了修模余量，模架采用标准化模胚设计，可适配常用规格的注塑机安装要求，型腔镶件采用可拆分结构，便于后期维护更换与局部结构调整，降低模具的使用维护成本。整套模型结构完整，各零部件之间的装配关系清晰，无干涉、错面等建模问题，既可以作为注塑模具结构设计的参考案例，也可用于模具教学演示、结构验证等场景，直观展现多腔注塑模具的工作原理与核心结构组成。
