带压制绳环的镀锌钢丝绳索具三维设计

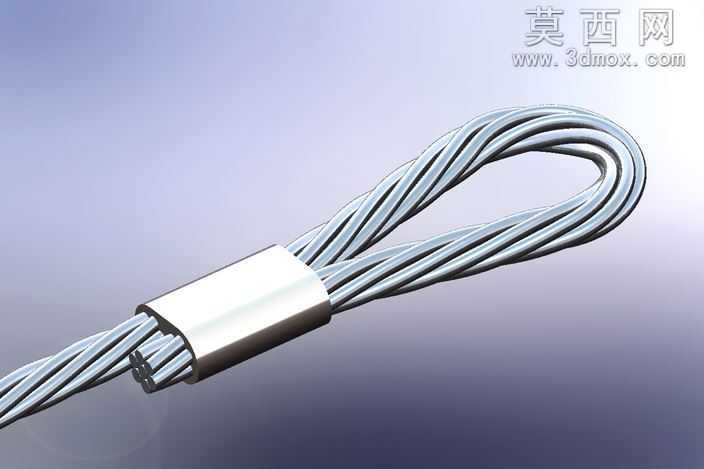

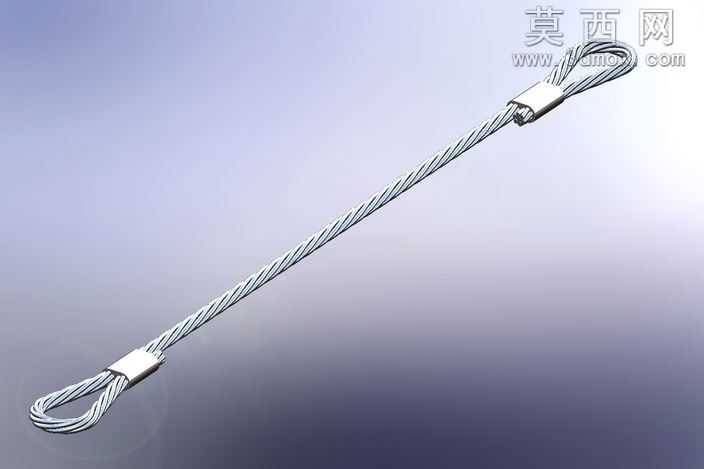

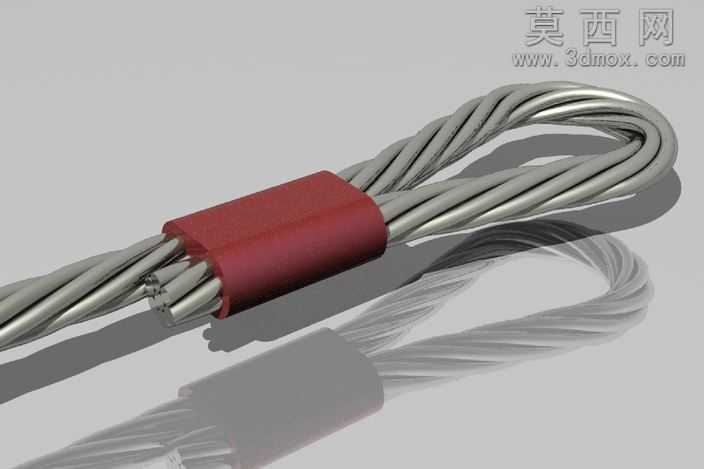

本作品为带双端压制绳环的钢丝绳索具三维建模作品，建模过程中首先梳理钢丝绳的捻制结构逻辑，钢丝绳由多股钢丝分层捻合而成，建模时先构建单根钢丝的螺旋扫掠路径，按照交互捻的捻距参数逐股生成钢丝实体，再将多股钢丝围绕绳芯进行螺旋阵列，还原真实钢丝绳的捻合纹理与外观形态，确保绳体表面的螺旋纹路走向符合实际钢丝绳的生产工艺特征，避免出现纹理错乱、捻距不均的问题。针对两端的压制绳环结构，建模时先完成绳端回弯的环形路径绘制，将绳体沿回弯路径扫掠形成闭环绳圈，再构建铝合金压制套的实体模型，压制套的内腔贴合钢丝绳回弯后的双层绳体外形，还原压制后绳套与绳体紧密贴合的装配状态，压制套表面的压痕细节也做了对应刻画，还原实际压套机压制后的表面形变特征。材质渲染阶段，为钢丝部分赋予高反光的镀锌金属材质，调整材质的粗糙度与金属度参数，还原镀锌钢丝表面银亮带细微金属磨砂的质感，同时为每根钢丝添加细微的表面划痕与氧化色差，避免材质过于塑料感；压制套部分赋予哑光铝合金材质，表面添加轻微的压制凹陷纹理与氧化暗斑，区分于绳体的亮面金属质感。场景布光采用三点布光方案，主光从侧上方打亮绳体的螺旋纹理，突出绳体的捻合凹凸结构，辅光补亮暗部避免绳体背光面死黑，轮廓光勾勒绳环与绳体的边缘轮廓，让整个索具的形态清晰立体。设计过程中预留了绳径、捻距、绳环长度、压制套尺寸的参数化调整接口，可根据不同起重载荷需求快速调整对应尺寸，生成不同规格的钢丝绳索具模型，适配不同的吊装、牵拉场景使用需求，建模过程中严格核对钢丝绳索具的实际尺寸比例，确保绳体直径、绳环内径、压制套长度的比例符合行业通用产品规范，避免出现结构比例失真的问题。
