1/4NPT内外螺纹黄铜针阀结构

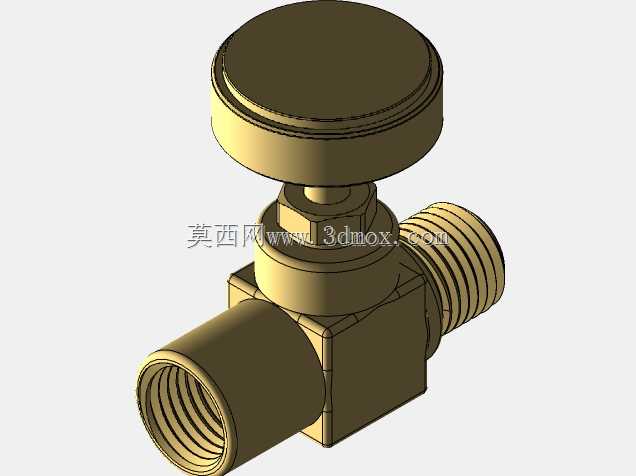

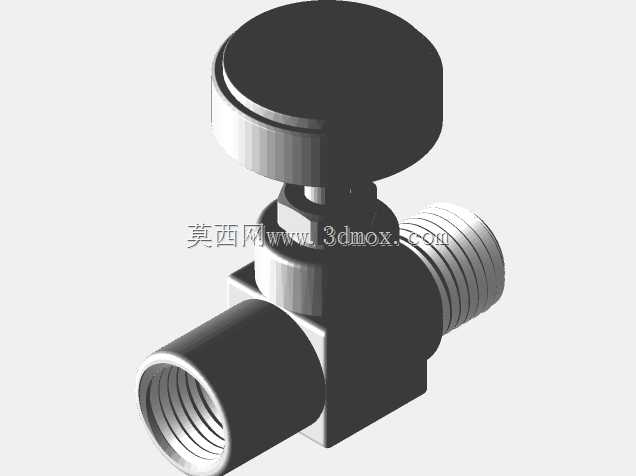

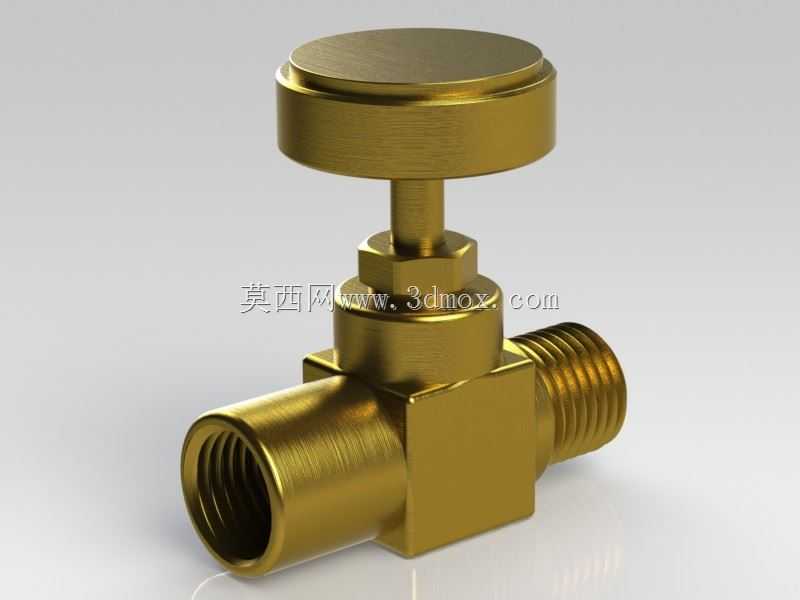

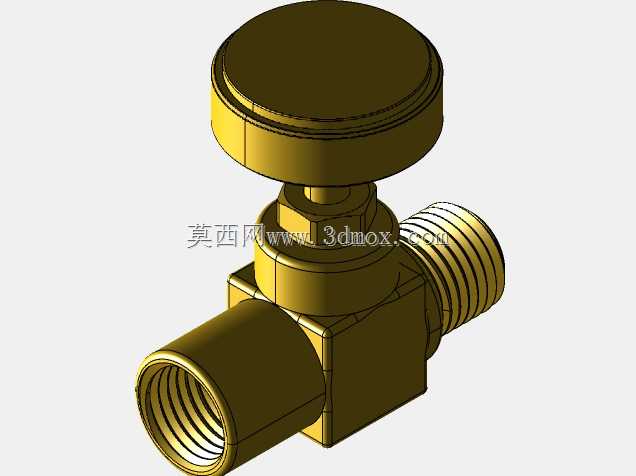

　　这款针阀的接口规格为1/4NPT，分别设置内螺纹与外螺纹连接端，适配同规格的气动管路、低压流体输送管路的安装需求，日常多用于小型气路系统、实验台流体回路、小型设备的气路通断与微流量调节场景，在需要精准控制小通径管路流量、截断介质流通的工位上十分常见。从结构设计来看，整体采用直角式两通布局，介质流通路径为90度转向，相比直通式针阀更适合管路转角位置的安装，能减少管路转接接头的使用，降低系统泄漏点。阀体采用一体式黄铜锻压成型结构，没有额外的拼接焊缝，材质本身的耐腐蚀性与气密性表现适配低压空气、惰性气体、常温无腐蚀性液体的输送场景，黄铜材质的切削加工性能较好，后期如果需要做接口修配、密封面修整也更易操作。顶部的调节手轮采用滚花边缘设计？不对，看模型手轮是光滑圆柱顶面，侧面是直壁，实际操作时手轮直径大于阀杆直径，转动时的力臂足够，不需要额外借助工具就能完成手动调节，手轮和阀杆之间采用扁位配合，不会出现转动打滑的问题。阀杆和阀体之间的密封结构，从外部结构能看到填料压盖的六角结构，通过拧紧压盖螺母就能压缩填料实现阀杆处的动密封，日常维护时不需要拆解整个阀体，仅调整压盖预紧力就能消除阀杆处的泄漏，适合长期使用后的维护操作。

　　阀芯部分采用锥面针式结构，和阀座的密封面为线性接触，相比球面密封的截止阀，针阀的调节精度更高，能实现微小流量的精准控制，在需要缓慢调节管路压力、控制介质流速的场景下，转动手轮带动阀杆轴向进给，就能逐步改变阀芯与阀座的通流间隙，从全闭到全开的行程内，流量变化线性度较好，不会出现突然通断的水锤现象。安装边界方面，两个接口的中心距、手轮的最大外径、阀体总高度都按照实物卡尺测绘尺寸还原，安装时需要预留手轮转动的操作空间，手轮顶部到阀体底部的安装高度不会占用过多垂直空间，外螺纹端可以直接拧入带内螺纹的设备接口，内螺纹端可以对接外螺纹的管路接头，不需要额外做转接头适配。

　　在实际选型应用中，这类针阀通常不会用在高压大流量的管路中，额定工作压力适配常规低压气动系统的压力范围，介质温度范围也匹配黄铜材质的常规适用区间，在气动控制回路的支路上，常作为排气阀、流量微调阀使用，也会在小型液压试验台、实验室气体管路中作为支路截断阀使用。建模过程中仅还原了外部装配特征，所有外部尺寸均通过实物卡尺测量获取，包括螺纹的有效旋合长度、阀体的六方对边尺寸、手轮的直径与厚度、填料压盖的六角尺寸，都和实物保持一致，能直接用于设备的管路布局干涉检查、装配模拟，在做整机三维布线布管时，可以直接调用该模型完成管路系统的装配，不需要重新测绘建模，能节省管路设计阶段的建模时间。

　　需要注意的是，该模型未还原内部阀芯、填料等内部零件的详细结构，仅做外部装配外形的还原，用于设备整体布局、安装位置校核、外观展示完全足够，如果需要做阀门本身的结构优化、流体仿真分析，则需要进一步拆解测绘内部零件尺寸。从实际使用的角度看，这类黄铜针阀的密封可靠性较好，黄铜材质和管路接头的螺纹配合密封性佳，只要在安装时在螺纹处缠绕合适的密封带，就能实现可靠的管路密封，不会出现接口泄漏的问题，直角式的结构也让管路布局更紧凑，在空间有限的设备内部安装时，比直通阀更节省安装空间，两个接口分别在两个垂直方向，能顺着管路的走向直接安装，不需要额外弯折管路。
