对夹式刀闸阀工业管路截断组件设计

　　在市政给排水、矿山矿浆输送、造纸纸浆管路、化工粉体输送这类工况里，管路截断设备的选型一直是结构工程师需要反复权衡的环节——普通闸阀的流道容易被纤维、固体颗粒卡塞，蝶阀的密封面在含杂质介质冲刷下寿命骤减，而对夹式刀闸阀的结构特性刚好适配这类严苛场景。这类阀门的核心功能是实现管路介质的通断截断，依靠薄型刀型闸板的上下运动完成启闭，闸板边缘做了锐边处理，能在动作过程中刮除密封面附着的介质结块、纤维缠绕物，避免卡阻故障，这也是它和普通楔式闸阀最核心的结构差异。

　　从安装边界来看，这款对夹式刀闸阀适配ANSI 150也就是ASME B16.5标准的法兰，公称直径覆盖常用的中小管径区间，对夹式的结构设计让它的整体轴向尺寸远小于同口径法兰式闸阀，不需要在管路上预留过长的安装空间，对于老旧管路改造、紧凑型管廊布局的场景非常友好，安装时只需要将阀体夹在两片配对法兰之间，穿入配套螺栓均匀紧固即可，不需要额外的法兰短节对接，能有效降低管路系统的整体材料成本与安装工时。

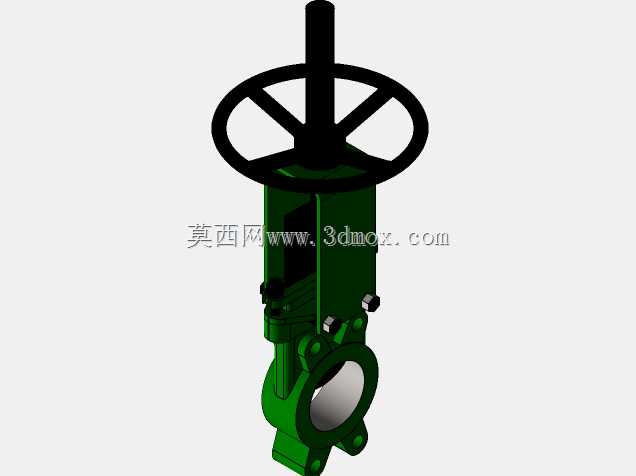

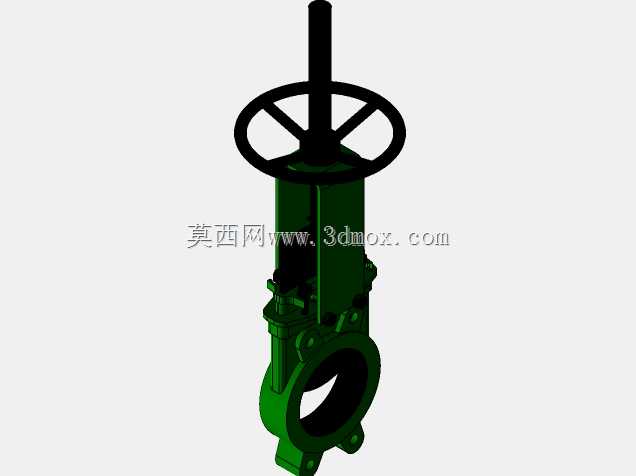

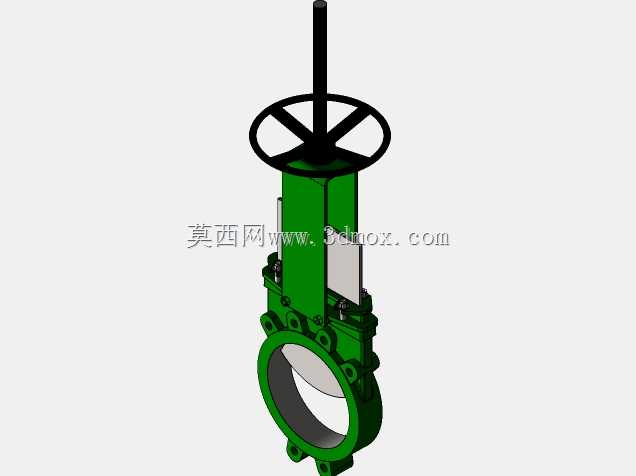

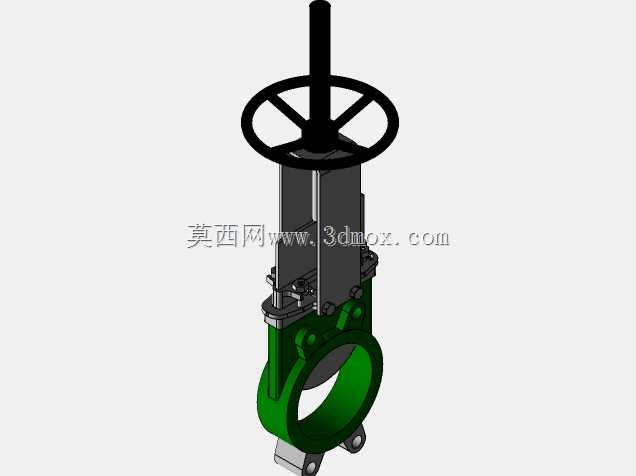

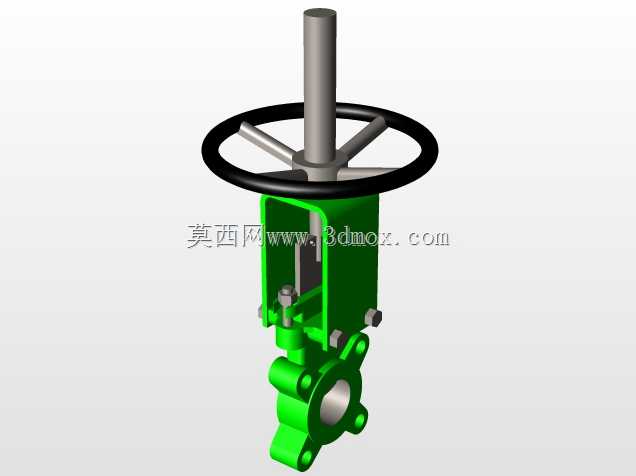

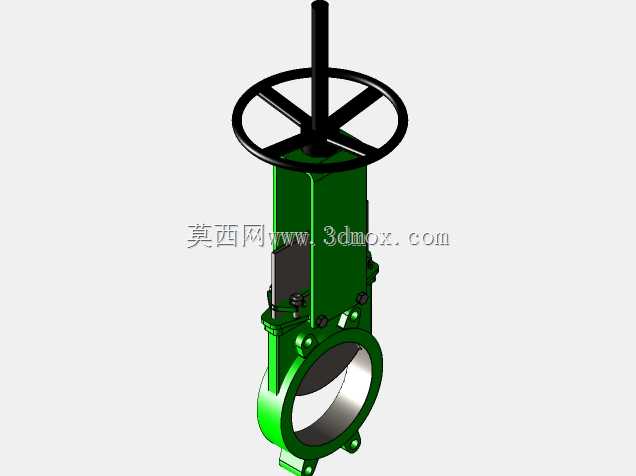

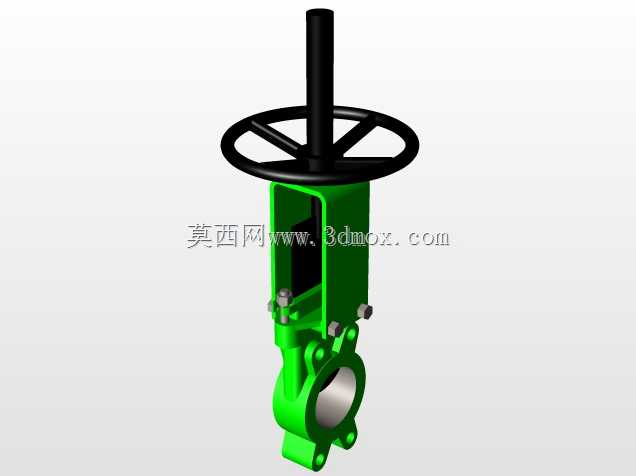

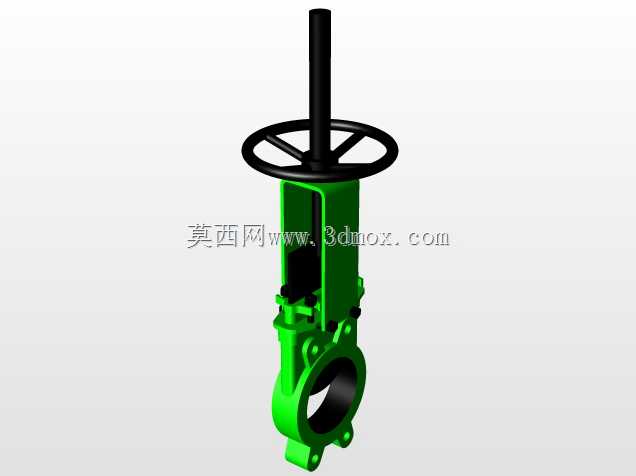

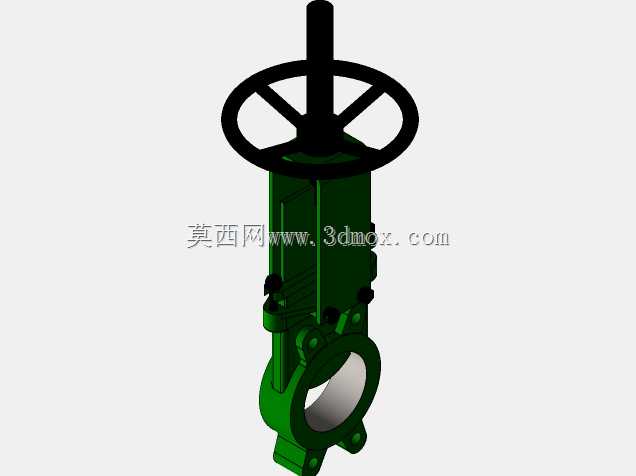

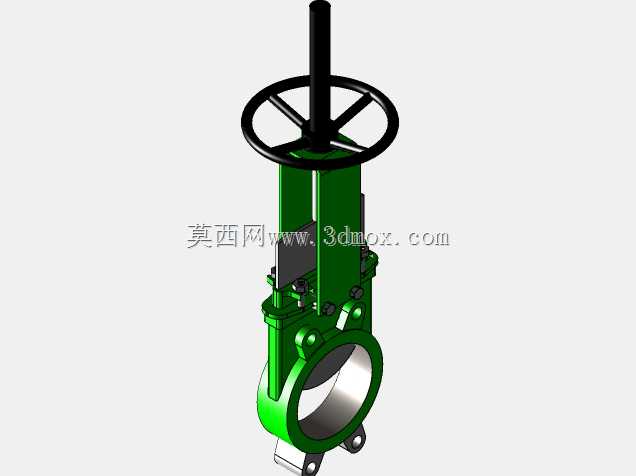

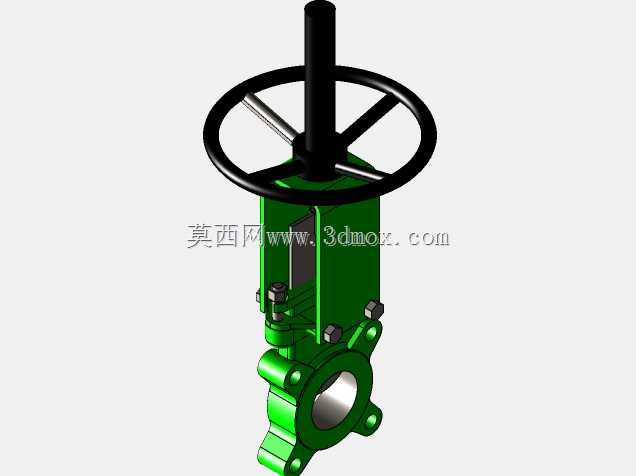

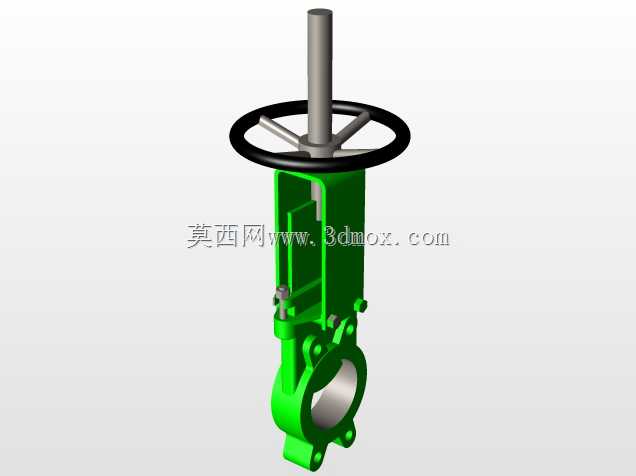

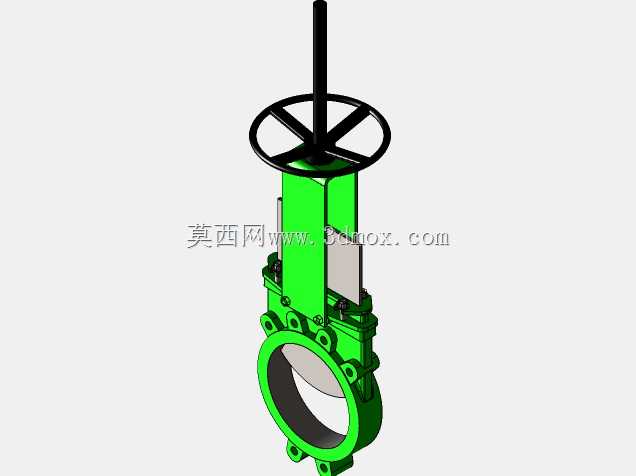

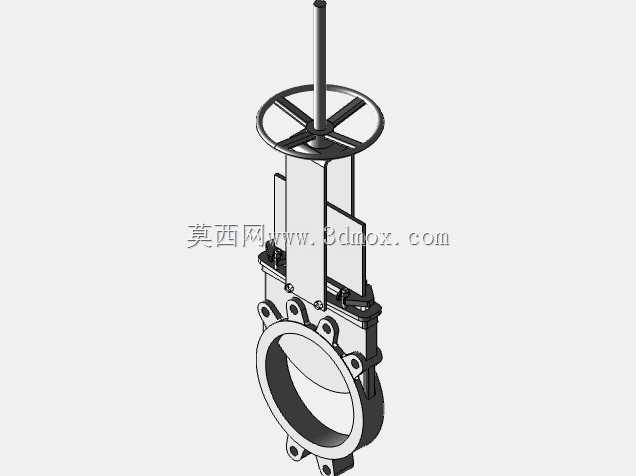

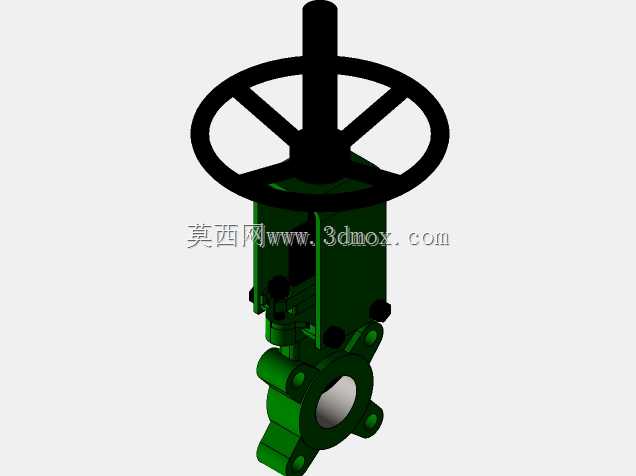

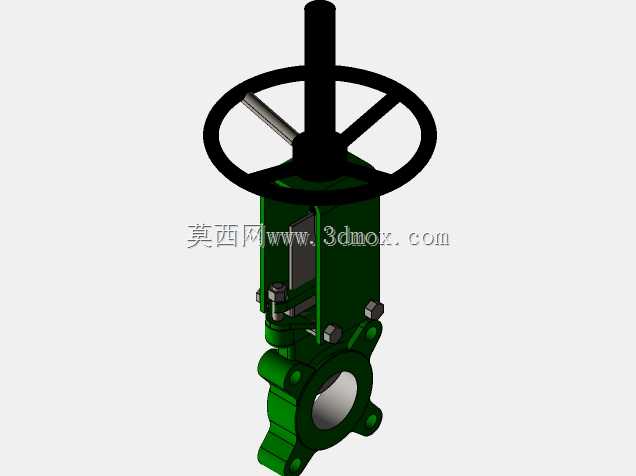

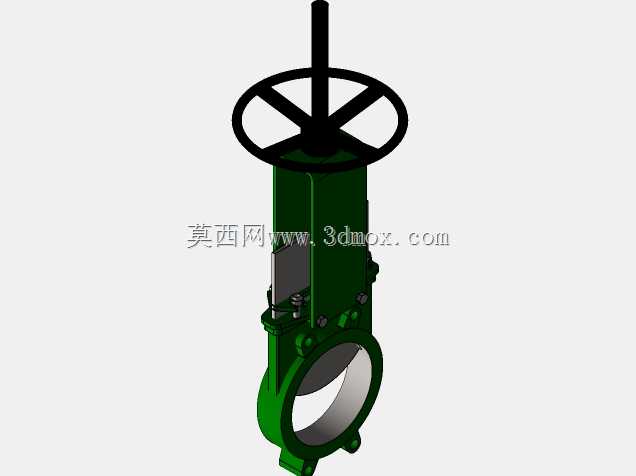

　　设计这款阀门的三维结构时，首先要考虑的是闸板的运动导向精度，阀体两侧设置的导向槽需要和闸板保持合理的配合间隙，间隙过小会在介质结垢时出现卡滞，间隙过大则会导致闸板启闭时偏摆，刮伤密封面造成内漏；手轮通过阀杆螺母将旋转运动转化为闸板的直线升降运动，阀杆部分采用明杆结构设计，能直观通过阀杆伸出长度判断阀门的启闭状态，避免现场操作时的误判，同时明杆结构的阀杆螺纹不直接接触管路内的介质，能减少介质对传动螺纹的腐蚀，延长操作机构的使用寿命。

　　从结构细节来看，阀体采用整体铸造后机加工的成型方式，流道部分做了全通径设计，介质流经阀门时的流阻极小，不会在阀腔内部形成介质沉积的死角，对于输送含固体颗粒的浆料、粉体介质时，能避免介质在阀底堆积造成的闸板关不到位问题；密封结构采用软硬复合的密封形式，软密封层保证低压工况下的零泄漏，金属密封基座则能承受高压介质的冲刷，在频繁启闭的工况下也能保持稳定的密封性能。

　　在实际工程选型匹配时，需要注意这类对夹式刀闸阀的安装方向，阀体上标注的介质流向箭头需要和管路实际流向一致，避免反向承压时闸板受到额外的介质推力，导致操作力矩过大甚至阀杆变形；手轮的操作高度设计符合现场人工操作的人机工程要求，不需要额外加装加长杆就能满足常规管架高度下的操作需求，如果是埋地或者高空安装的场景，也可以在现有结构基础上加装伞齿轮操作机构或者电动执行器接口，不需要对阀体主体结构做大幅修改，具备较好的改型适配性。

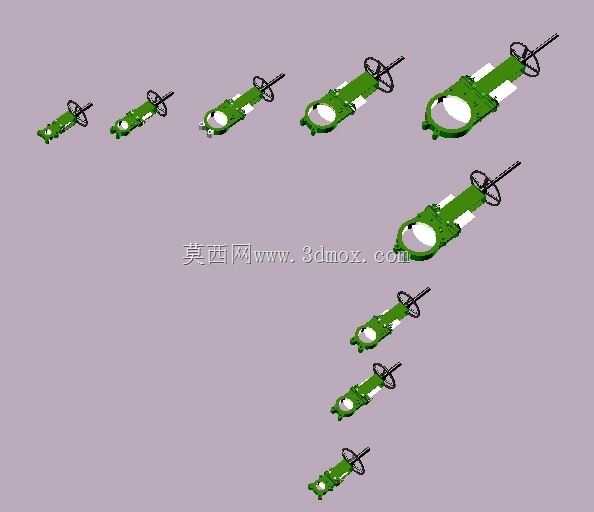

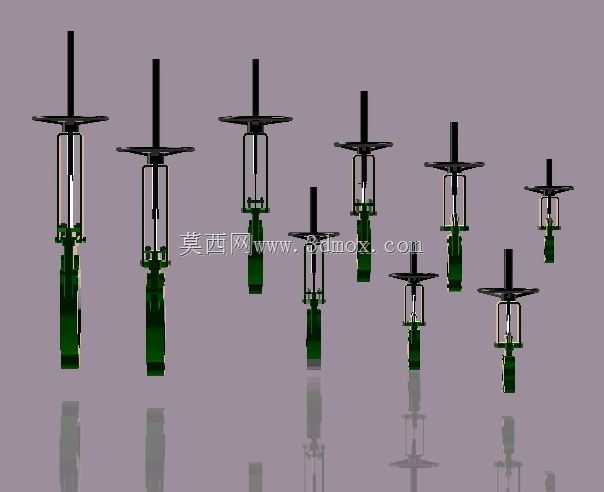

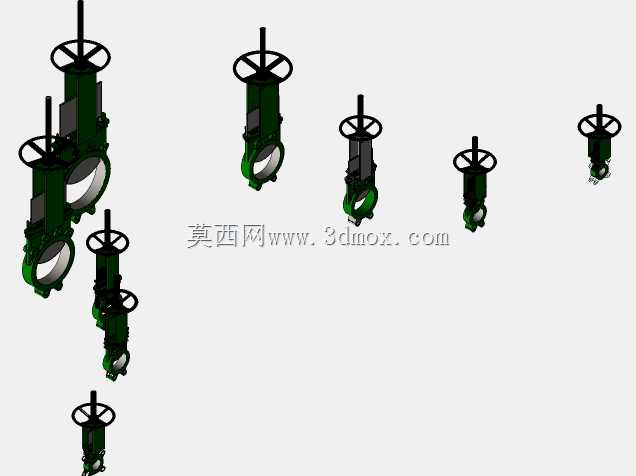

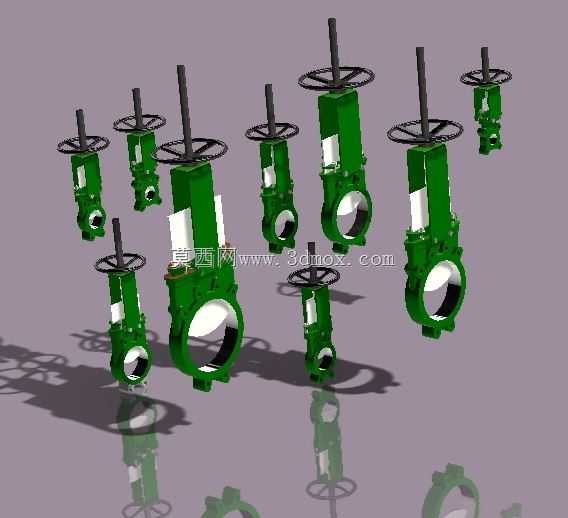

　　建模过程中需要重点关注几个配合尺寸的公差匹配：法兰密封面的平面度公差需要控制在标准要求范围内，避免安装后出现法兰面渗漏；闸板和导向槽的配合公差选用H8/f7的间隙配合，既保证运动顺畅，又能限制闸板的横向窜动；阀杆和阀杆螺母的梯形螺纹需要符合传动螺纹的精度要求，保证传动效率的同时，具备足够的耐磨性，满足长期频繁操作的使用寿命要求。不同口径的同系列刀闸阀采用模块化的结构设计思路，手轮、阀杆、密封组件等通用零件可以实现跨口径互换，能有效降低生产环节的零件库存种类，也方便后期现场维护时的备件更换。
