自行车用通风散热盘式制动器三维设计

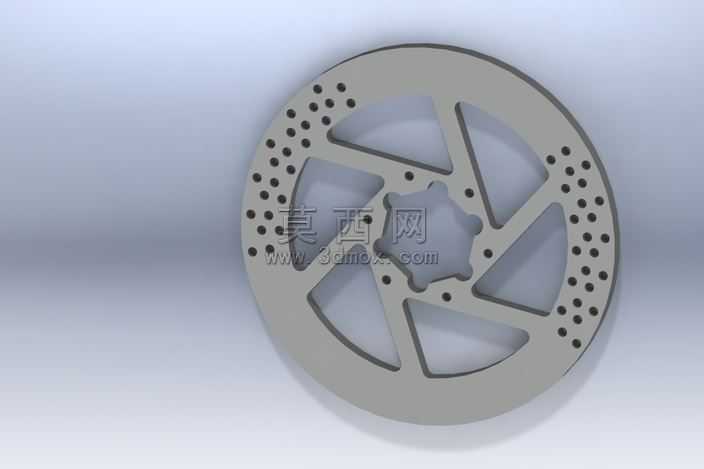

本作品为自行车配套的盘式制动器制动盘三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循自行车碟刹系统的装配尺寸规范，从中心花键安装位到外圈制动摩擦面的所有尺寸均经过参数校准，可直接适配常规山地车、公路车的花鼓安装规格。模型整体采用金属质感渲染，还原了不锈钢制动盘的哑光金属材质特性，渲染阶段调整了环境光反射参数，清晰呈现出盘面的结构细节与加工质感。结构设计上，制动盘中心为内六花键安装结构，花键齿形做了圆角过渡处理，可有效分散制动时的扭矩载荷，避免安装位应力集中；中心与外圈摩擦面之间采用六辐条式镂空支撑结构，辐条采用梯形截面设计，在保证整体结构刚度的前提下大幅降低了零件自重，同时辐条之间的大尺寸镂空可在车轮转动时引导气流穿过，带走制动产生的热量。外圈摩擦区域均匀排布多组圆形散热通孔，孔位沿摩擦面周向呈阵列分布，既可以进一步提升散热效率，避免长距离制动时盘面过热导致制动力衰减，也能够在制动过程中刮除刹车片表面的磨屑，维持摩擦面的接触稳定性，同时还能排出摩擦产生的噪音，优化制动体验。设计过程中优先考虑了制动盘的动平衡性能，所有镂空结构与散热孔均采用中心对称排布，避免高速转动时出现偏摆抖动；盘面边缘做了微小倒角处理，既去除了加工锐边，也能减少安装时的磕碰损伤。模型完成后经过干涉检查，确认各结构无重叠错位，装配关系符合实际生产的零件公差要求，可用于自行车制动系统的结构展示、装配模拟，也可作为相关产品改型设计的参考基础，还原了量产自行车碟刹盘的核心结构特征，兼顾了轻量化、散热性能与结构强度的设计平衡。
