复古拱形双开木质门窗插销结构设计

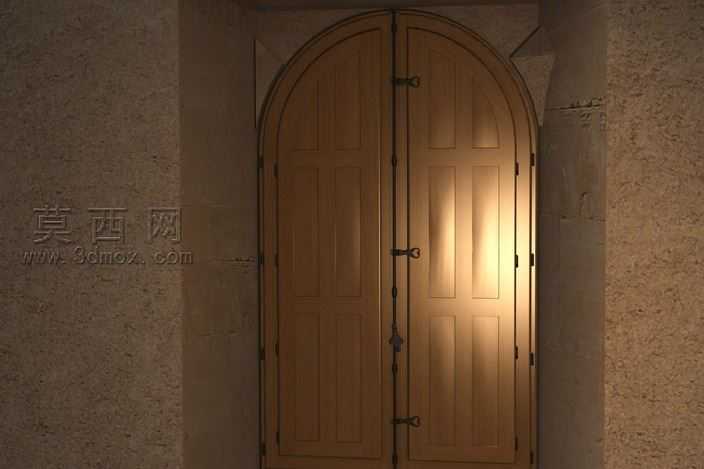

本作品围绕老式建筑配套的拱形双开木质门配套cremone插销构件展开三维设计，整体建模过程严格遵循复古建筑五金的真实比例，首先在三维软件中完成拱形双开门的基础结构搭建，门板采用拼接式实木结构建模，还原老式木门的分块镶板造型，每一块门板的曲面弧度都匹配拱形门洞的圆弧轮廓，保证门扇闭合后与石质门洞的贴合度。建模阶段重点还原cremone插销的完整传动结构，包含竖向传动杆、上下锁舌、中部执手锁扣、合页配套固定件等细节，所有五金构件的尺寸都按照真实老式门窗五金的参数设定，合页的页片、固定螺丝孔位、插销的卡扣结构都做了全参数化建模，可直接用于后续的结构调整与生产参考。材质渲染阶段，木质门板采用做旧橡木材质，调整纹理走向匹配实木拼接的方向，添加细微的使用磨损痕迹、漆面轻微氧化的质感，还原老建筑木门历经岁月的质感；石质门洞采用粗面石灰岩材质，添加表面的颗粒感、自然色差与轻微的风化凹痕，模拟石材长期暴露在户外的老化效果；金属五金构件分别做了区分，合页与插销杆采用做旧熟铁材质，表面添加细微锈迹与氧化层，执手部位做了轻微的抛光磨损效果，模拟长期使用触碰形成的光滑质感。灯光渲染采用侧方暖光入射的方案，模拟自然光从门洞一侧照射的效果，光线穿过门扇缝隙形成柔和的光束，在门板与石材表面形成自然的明暗过渡，突出木质纹理与金属构件的质感层次。设计思路上重点还原老式法式长插销窗锁的结构逻辑，这类构件多用于老式拱形门窗，通过中部执手转动带动上下锁舌同步伸缩，实现双扇门的同步锁闭，建模过程中完整保留了该传动结构的运动逻辑，所有活动构件都预留了运动间隙，可直接用于运动仿真演示，整体模型兼顾外观还原度与结构准确性，既可以用于复古建筑场景的可视化渲染，也可以作为门窗五金复刻设计的参考蓝本，帮助设计者快速理解老式插销锁的结构原理，适配不同尺寸的复古门窗改造设计需求。
