螺旋顶升式机械千斤顶结构设计

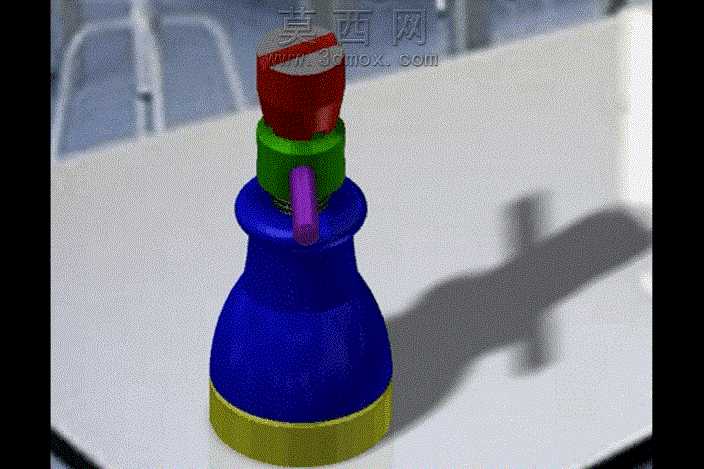

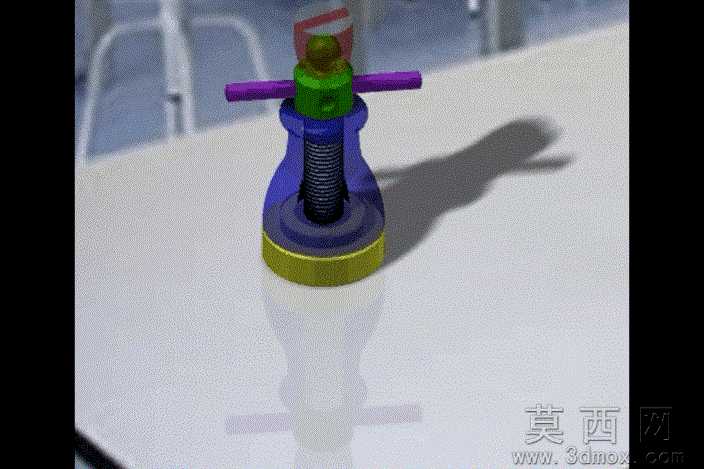

本作品为螺旋顶升式机械千斤顶的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，各零件间的配合关系完全贴合实际加工与装配要求。模型整体分为底座、螺杆、顶升托头、旋拧驱动件四个核心部分，底座采用上窄下宽的瓶状流线型结构，底部设置加厚承托环，建模时对底座外壁做了平滑过渡的曲面处理，既保证了底部支撑的稳定性，也避免了应力集中问题，底座材质采用高强度工程塑料与金属结合的渲染设定，蓝色哑光漆面材质还原了工具类产品的常用外观质感，底部黄色环带做了金属磨砂质感处理，模拟防滑耐磨的底座接触面。中间传动部分为梯形螺纹螺杆，建模时精准绘制了梯形螺纹的牙型轮廓，通过螺旋扫掠特征生成完整螺纹结构，螺纹参数符合起重螺杆的传动标准，保证顶升过程的自锁性能，螺杆材质设定为调质处理的合金钢，渲染时做了金属氧化发绿的表面处理效果，还原工业起重螺杆的常见外观。旋拧驱动部分为十字型穿杆结构，与螺杆顶部的螺母座做通孔配合，两个横向握把做了圆角钝化处理，避免操作时的锐边划伤，握把采用紫色硬质塑料材质渲染，与主体结构形成清晰的视觉区分，方便识别操作部件。顶部顶升托头为内凹的碗型结构，建模时对托头内槽做了适配不同支撑物外形的弧度设计，红色漆面材质醒目提示承重接触区域，托头与螺杆顶部采用同轴配合，保证顶升过程中受力始终沿螺杆轴向传递。渲染阶段采用三点布光方案，主光源从斜上方打亮模型主体，辅光源补全暗部细节，背光源勾勒模型轮廓，背景采用渐变灰色突出模型本身，各零件的材质粗糙度、反光度参数都经过反复调试，金属件的金属度、塑料件的哑光质感都得到真实还原。设计过程中充分考虑了机械千斤顶的实际使用场景，整体结构紧凑，传动逻辑清晰，各零件无干涉问题，既满足了起重顶升的功能需求，也通过外观配色优化提升了操作辨识度，模型同时导出了STEP通用格式与STL打印格式，可用于结构验证、教学演示或者3D打印打样等多种场景。
