小型手动螺旋起重千斤顶三维结构

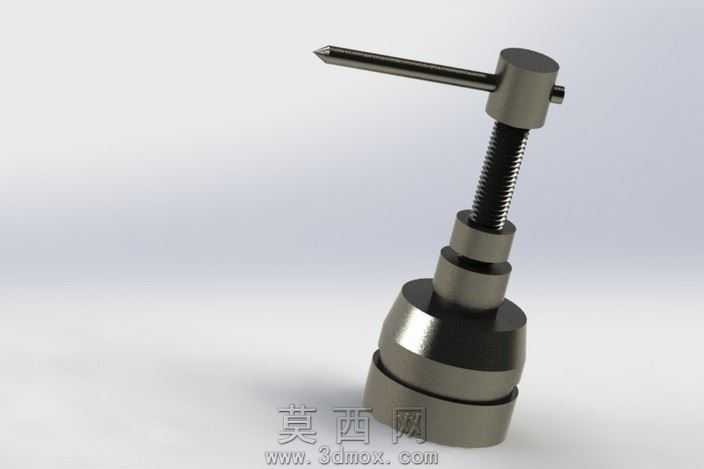

本作品为小型手动螺旋千斤顶的三维建模成果，建模过程依托参数化三维设计软件完成，整体遵循机械设计的公差配合规范，完整还原了手动螺旋顶升机构的全部核心结构。建模阶段首先从底座结构入手，采用回转特征构建阶梯式锥形底座，底座底部设计为平整支撑面，保证放置时的接触稳定性，上部逐级收窄的阶梯结构既实现了减重效果，也为内部螺纹套的安装预留了精准的定位台阶，所有回转面均做了同轴度约束，避免后续装配出现偏心问题。核心的螺杆传动部分采用梯形螺纹特征建模，梯形螺纹的牙型角、螺距参数均参照小型手动顶升设备的通用标准设定，既保证螺纹传动的自锁性能，也兼顾了转动操作的顺畅度，避免顶升后出现自动回落的安全隐患。顶部的转杆操作部分采用垂直贯穿螺杆顶端的通孔结构，转杆与通孔采用间隙配合，保证转杆可灵活插拔，转杆端部做了圆角钝化处理，避免操作时出现锐边划伤的问题，转杆与螺杆的连接位置做了限位结构设计，防止转动操作时转杆从通孔中滑脱。材质与渲染阶段，整体金属部件采用哑光合金钢材质，底座部分添加了轻微的金属磨砂质感，模拟实际铸铁底座的表面处理效果，螺杆的螺纹面添加了细微的金属光泽变化，还原机加工后的金属表面纹理，转杆部分采用与主体一致的金属材质，整体场景采用柔和的漫反射打光，搭配浅灰色渐变背景，突出模型的结构轮廓与金属质感，渲染时添加了柔和的地面阴影，增强模型的立体真实感。设计思路上，这款小型螺旋千斤顶定位为轻载手动顶升工具，整体结构紧凑无冗余部件，所有零件均可实现拆解装配，完整展现了螺旋传动顶升的工作原理，通过转动顶部转杆带动螺杆旋转，依靠螺纹副的传动实现螺杆的轴向升降，从而完成重物的顶升支撑，结构中未添加多余的装饰性部件，完全遵循实用型机械工具的设计逻辑，各部件的尺寸比例经过反复校核，保证操作时的力臂长度符合人体工程学要求，转动操作时无需施加过大的作用力即可实现轻载重物的顶升，同时螺纹的自锁特性可保证顶升状态下的支撑安全性，不会因负载作用出现意外下落的问题。
