工业用Tr50x3螺旋起重支撑千斤顶

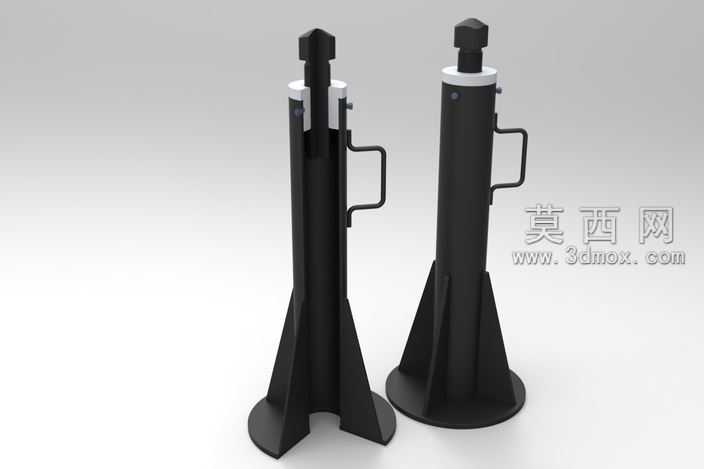

本模型为工业场景使用的螺旋千斤顶三维建模作品，整体采用自下而上的装配建模思路完成，在三维建模软件中首先完成各独立零件的参数化建模，再通过同轴、重合、螺旋配合等装配约束完成整体装配，还原了螺旋千斤顶的完整机械结构。模型主体包含底座、螺旋顶升杆、顶部承压头、侧部操作手柄、限位结构等核心部件，其中底座设计为带加强筋的锥形支撑结构，底部为圆形平整承压面，筋板沿顶升杆轴线周向均匀分布，有效提升支撑稳定性，避免承重时发生侧倾；顶升杆采用Tr50x3梯形螺纹传动结构，建模时严格按照梯形螺纹的牙型参数绘制螺旋扫描特征，还原螺纹的传动啮合关系，保证螺旋副的运动逻辑符合真实机械原理；顶部承压头设计为多面棱柱状结构，方便配套工具操作锁紧，侧部的U型操作手柄通过销轴与外套筒连接，可在非使用状态下贴合筒身收纳，使用时翻出即可施加旋转力矩驱动顶升杆升降。材质渲染阶段，主体金属部件采用哑光黑色喷塑金属材质，调整材质的粗糙度、金属度参数模拟工业起重工具的耐磨表面质感，顶部承压头与手柄销轴部分采用亮面金属材质，通过材质差异区分不同功能部件，渲染时采用三点布光方案，主光源从侧上方打亮模型主体轮廓，辅光源补全暗部细节，背光源勾勒模型边缘，搭配浅灰色渐变背景突出产品结构，同时添加柔和的环境反射效果提升金属材质的真实感。设计上遵循低成本、易加工、易操作的原则，所有结构件均可通过普通车床完成加工，额外设计的可调支撑结构可适配车床加工时的垂直承重需求，最大承重可达7吨，整体结构简单可靠，无复杂异形难加工部件，螺旋传动的自锁特性可保证顶升作业时的安全性，避免负载下滑风险，模型完整还原了各部件的装配间隙与运动关系，可用于机械原理演示、工装方案设计参考等场景。
