工业传动用交叉式凸轮结构三维设计

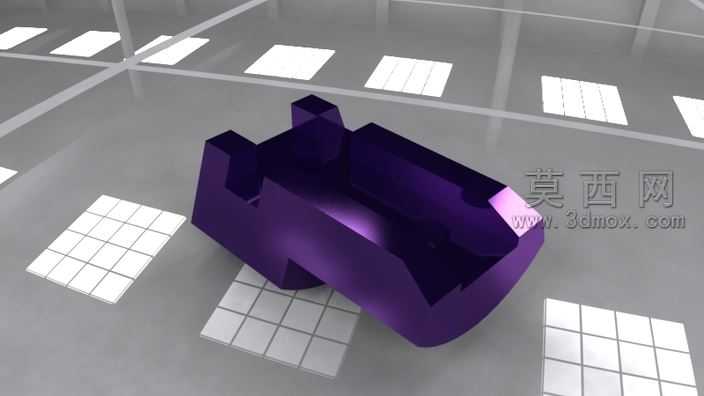

本交叉凸轮三维模型采用SolidWorks软件进行全参数化建模设计，建模过程严格遵循机械设计规范，从基础草图绘制开始，先绘制凸轮的主体轮廓基准，通过拉伸、切除、倒角等基础特征逐步搭建主体结构，针对凸轮上的两个安装定位孔，采用精准的尺寸约束保证孔位的同轴度与位置公差，确保后续装配时能够与对应轴件精准配合。模型的外观渲染采用哑光蓝色工程塑料材质，模拟工业常用的尼龙或POM工程塑料的表面质感，渲染过程中调整了材质的粗糙度、反光度参数，还原真实工业零件的视觉效果，同时添加了柔和的环境光影，让模型的结构棱角、曲面过渡都能清晰呈现，便于观察零件的细节特征。从结构设计来看，该交叉凸轮主体为异形块状结构，底部带有弧形工作面，用于实现特定轨迹的往复传动，侧面设计有交叉式的导向槽结构，能够在传动过程中与从动件配合实现交叉方向的运动输出，主体上的两个沉头安装孔用于将凸轮固定在传动轴上，保证运转过程中的连接稳定性，边缘位置均做了小尺寸倒角处理，既避免了锐边带来的安全隐患，也符合实际机械加工的工艺要求，不会出现无法加工的尖锐结构。设计思路上，该凸轮针对特定的自动化传动场景开发，区别于传统的盘形凸轮与圆柱凸轮，交叉式的槽体结构可以在单一部件上实现两个垂直方向的运动驱动，能够简化整套传动机构的零件数量，减少装配环节的累积误差，提升传动机构的运行稳定性。建模过程中对所有的工作面都做了曲率检查，确保凸轮工作面的曲线平滑过渡，避免运转过程中出现从动件卡顿、冲击的问题，所有的尺寸参数都参考了通用机械传动的设计标准，安装孔的孔径、槽体的宽度都适配常用的标准传动配件，无需额外修改即可直接用于虚拟装配验证、运动仿真分析，也可导出为通用格式用于3D打印样件验证、机加工生产的参考依据。
