RplidarA1激光雷达适配安装固定支架

　　在移动机器人、室内导航测绘、低成本三维扫描项目的落地过程中，激光雷达的安装固定精度直接决定了点云采集的初始基准偏差，很多开发者在搭建原型时容易忽略雷达安装座的结构合理性，导致后续点云配准出现固定偏移、运行中雷达受震动出现角度偏转，甚至雷达本体与周边结构件发生运动干涉。这款适配Rplidar A1的安装支架，正是针对这类工程痛点完成的结构设计，从安装基准、空间避让、固定可靠性三个核心维度做了针对性的结构优化。

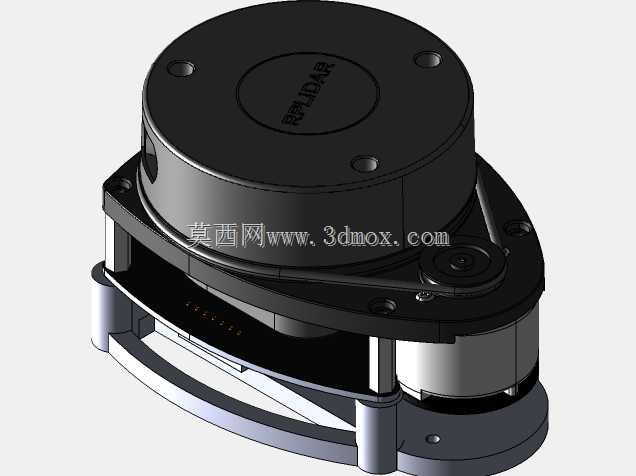

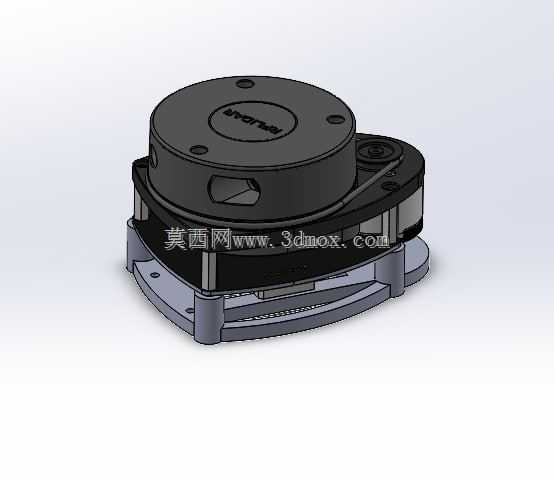

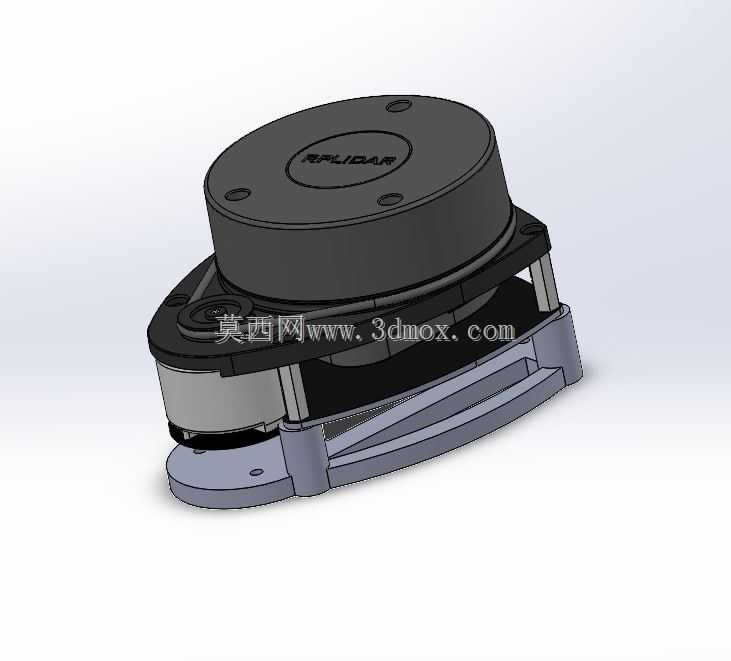

　　从实际应用场景来看，这款支架可覆盖AGV小车顶部雷达安装、桌面三维扫描转台雷达固定、教育类机器人导航模块搭载、开源ros开发平台传感器挂载等多个使用场景，不需要额外做二次结构改造就能直接适配Rplidar A1雷达的本体安装孔位。支架的上层安装面完全贴合雷达底部的轮廓，做了与雷达底座弧度匹配的下沉定位台阶，安装时不需要反复调整雷达的中心位置，台阶的限位结构能直接保证雷达旋转中心与支架中心的同轴度，避免安装偏心带来的扫描半径误差。

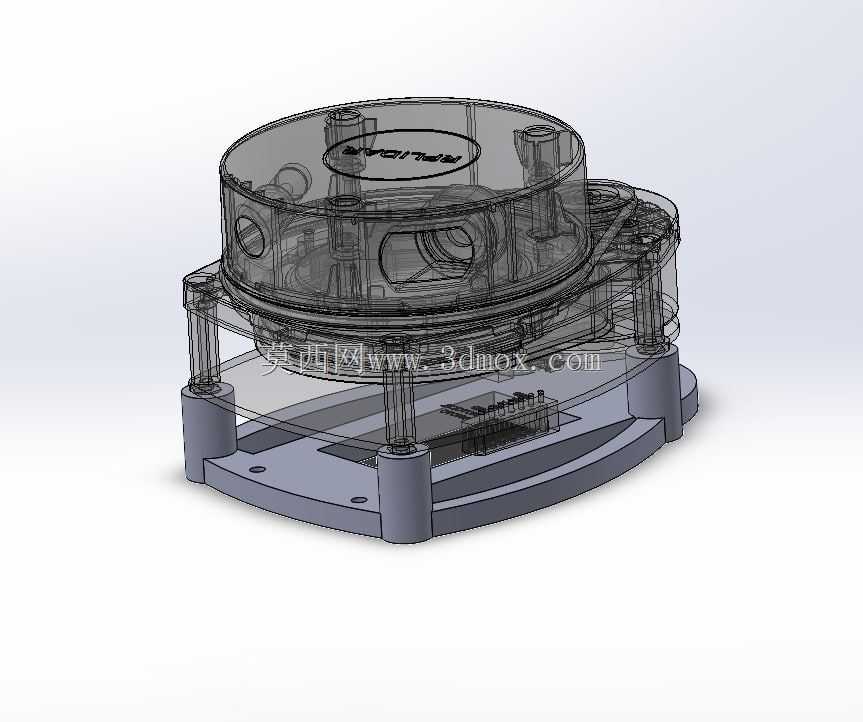

　　设计思路上没有采用多余的装饰性结构，所有结构特征都服务于功能需求：上层承托面的四个支撑柱做了等高度的公差匹配，柱体高度刚好留出雷达底部旋转部件的运动空间，不会出现雷达旋转时摩擦支架表面的问题；支撑柱之间的镂空区域，一方面可以减轻支架整体重量，降低移动设备的顶部负载，另一方面能给雷达的接线端留出充足的走线空间，雷达的通讯线与供电线可以直接从镂空区域穿出，顺着支架侧面排布到设备内部，不会出现线缆缠绕雷达旋转部件的风险。

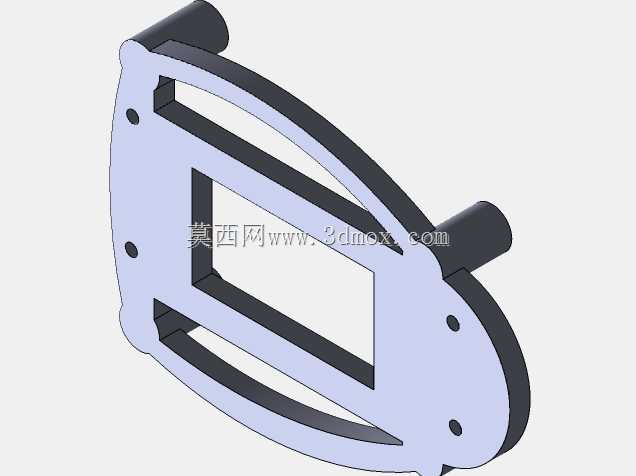

　　支架的下层安装底板做了向外延伸的法兰边，法兰边上预留了多组不同间距的安装孔位，能够适配不同规格的铝型材框架、设备顶板安装位，不管是搭建2020铝型材的小车底盘，还是固定在亚克力材质的开发平台上，都能找到对应的固定孔位，不需要额外打孔适配。底板与上层承托结构之间做了加强筋连接，在轻量化的前提下保证整体结构刚性，即使设备在移动过程中遇到小幅颠簸、启停冲击，支架也不会出现形变，保证雷达的扫描平面始终保持水平，避免点云数据出现倾斜偏差。

　　从安装边界来看，支架整体外轮廓完全控制在雷达本体的投影范围外沿以内，不会额外占用过多的安装空间，支架总高度经过反复校核，既保证了雷达的扫描平面不会被周边结构件遮挡，又不会因为支架过高导致设备整体重心上移，影响移动设备的运行稳定性。安装面的平面度做了结构上的保证，整个上层承托面的平面度公差控制在合理范围内，安装后雷达的扫描平面与安装基准面的平行度偏差极小，不需要后续做复杂的角度校准就能直接投入使用。

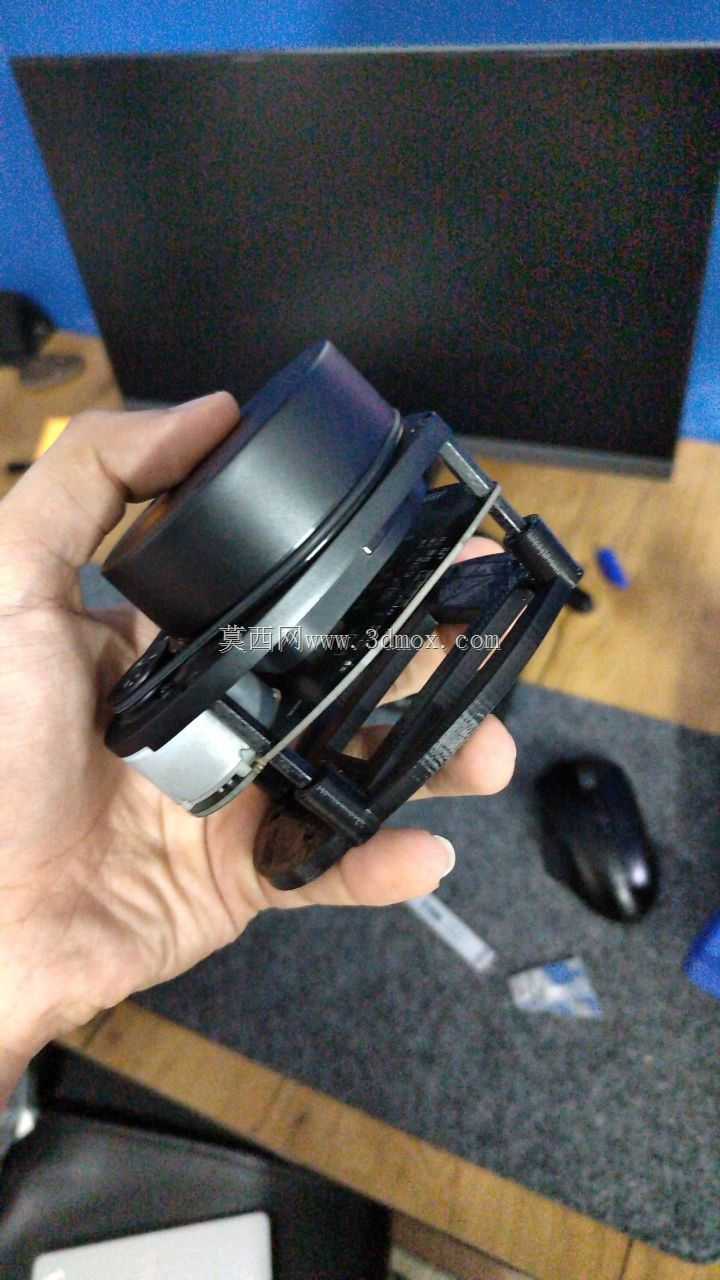

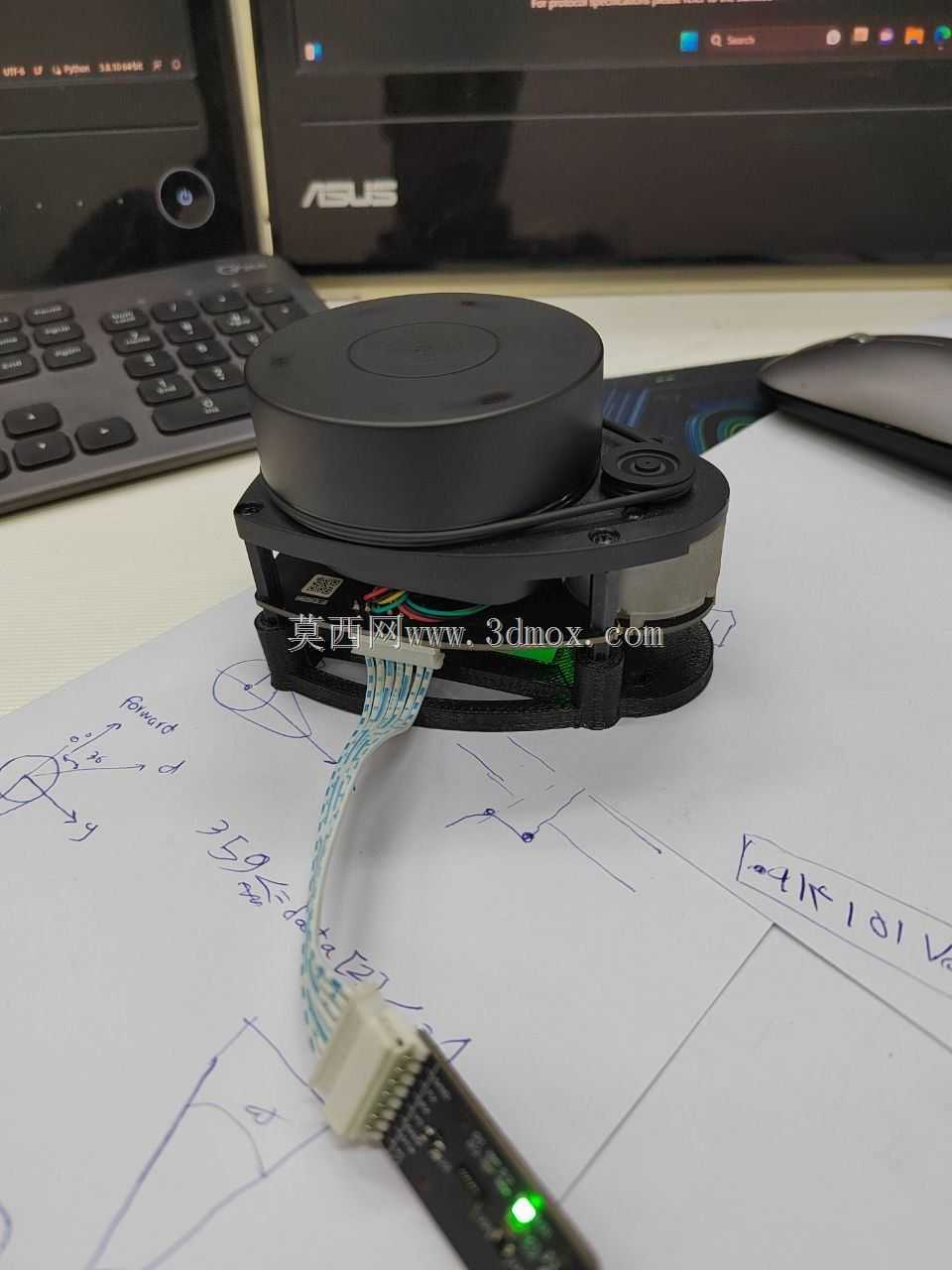

　　在细节处理上，支架的所有棱边都做了圆角过渡，避免安装调试过程中划伤线缆或者操作人员；固定孔位都做了沉头设计，螺丝安装后不会突出安装面，保证雷达底部与支架表面完全贴合，不会出现安装翘曲的问题。针对不同的使用环境，支架的结构既可以采用3D打印制作快速原型，也可以采用铝合金加工做量产版本的结构件，结构壁厚均匀，不管是增材制造还是减材加工都有很好的工艺适配性，不会出现难以加工的薄壁或者深腔结构。

　　很多开源项目里的雷达支架往往只做了简单的孔位对齐，没有考虑到雷达旋转部件的避让、走线空间预留、不同安装平台的孔位适配问题，实际使用时经常需要临时打磨、打孔调整，这款支架在设计阶段就把这些工程现场常见的问题纳入考量，从结构根源上规避了这些安装调试阶段的麻烦，能够帮助开发者快速完成激光雷达模块的固定安装，缩短原型搭建的周期，同时保证雷达工作的稳定性与数据采集精度。
