Akro-Mils11-105塑料手提收纳托盘

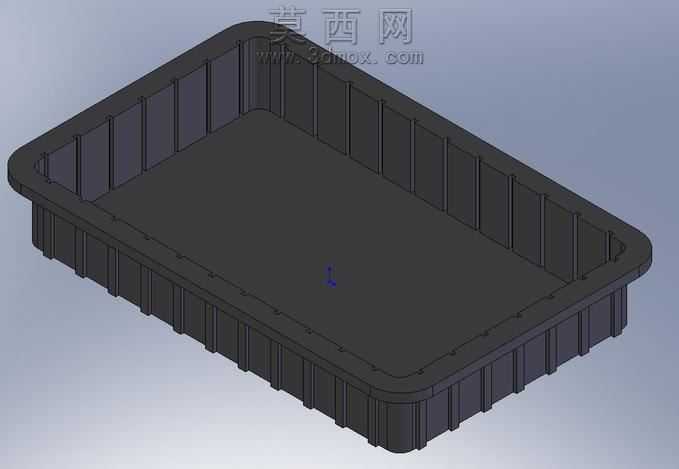

本作品为Akro-Mils11-105手提收纳托盘的三维参数化模型，建模过程依托SolidWorks平台完成，全程采用自底向上的实体建模逻辑，首先绘制托盘整体的外轮廓矩形圆角草图，通过拉伸凸台命令生成托盘的基础基体，随后对基体进行抽壳操作，设定均匀的壁厚参数，保证托盘整体的结构强度与轻量化需求。针对托盘侧壁的加强筋结构，建模时先在侧壁基准面上绘制筋位的截面草图，通过筋特征命令生成垂直于侧壁的竖向加强筋，再通过线性阵列命令将筋位均匀排布在四周侧壁上，有效提升托盘侧壁的抗形变能力，避免盛放重物时出现侧壁外扩变形的问题。托盘顶部的翻边结构采用拉伸凸台结合圆角过渡处理，翻边处做了加厚设计，既可以提升托盘整体的结构刚性，也能在多个托盘堆叠时起到定位承托的作用，翻边的圆角处理避免了尖锐边角带来的使用划伤风险。材质设定上选用工业常用的高密度聚乙烯HDPE材质，渲染时赋予哑光深灰色塑料外观，调整材质的粗糙度、反光度参数，还原塑料周转托盘的真实质感，同时对托盘的边角、筋位连接处做了小圆角过渡处理，既符合注塑成型的工艺要求，避免应力集中导致的部件开裂，也提升了模型的细节真实度。设计思路上充分参考工业周转收纳托盘的实际使用需求，整体采用长方形圆角的敞口结构，内部无多余隔断，最大化内部盛放空间，可用于工业零配件、零散物料的分类收纳与短途周转，侧壁的加强筋布局经过受力优化，在控制整体重量的前提下保证结构强度，底部做了微凸的支撑脚结构，放置时可以减少底部与接触面的摩擦，也能适配堆叠时的定位需求。建模过程中所有特征均保留完整参数，可根据实际使用需求调整托盘的长宽高、壁厚、筋位密度等参数，适配不同的收纳场景，模型完成后经过干涉检查与结构验证，所有结构无重叠、无破面，可直接用于工程出图、3D打印验证或者注塑模具的前期设计参考，渲染阶段采用环境光加定向补光的布光方案，清晰展现托盘的结构细节与材质质感，多角度呈现模型的外观特征与结构特点。
