K型折流板枪械抑制器结构三维模型

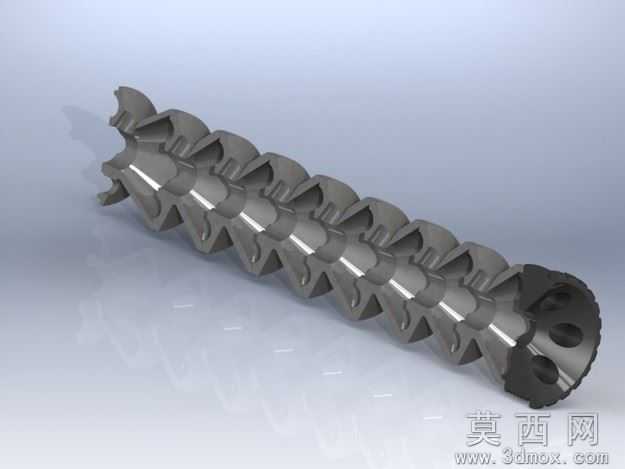

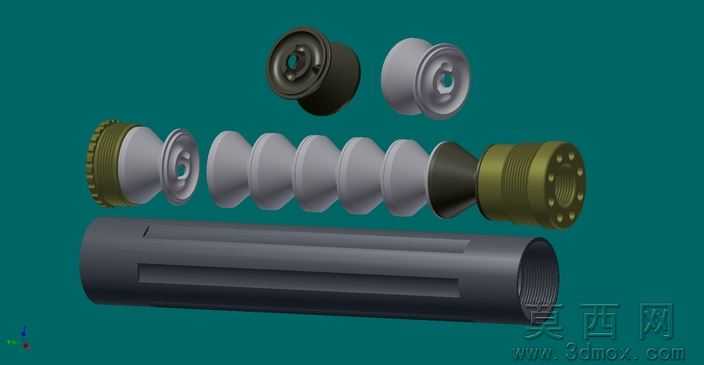

本模型为适配.22LR口径的K型折流板抑制器，采用SolidWorks完成全参数化三维建模，整体装配结构完整，所有零件均按真实加工尺寸设计，可直接导出工程图用于机加工生产。建模过程中严格遵循枪械配件的装配公差要求，对管帽、折流板、主体管身等零件分别进行独立建模，再按照同轴度要求完成虚拟装配，确保各零件间的配合间隙符合实际使用标准。材质设置上完全匹配设计要求，管帽部分赋予钛合金材质，还原9级钛的金属质感与哑光表面特性；首页K挡板采用304不锈钢材质，设置金属拉丝纹理参数，还原不锈钢配件的真实表面效果；其余折流板零件赋予6061/7076铝合金材质，调整材质反光度与粗糙度参数，区分不同金属材质的视觉差异；主体管身采用金属发黑处理的钢材材质，模拟真实枪械配件的表面处理效果。结构设计上，该抑制器采用经典K型折流板布局，内部依次排列多组锥形折流板，通过逐级膨胀、导流的原理降低火药燃气喷出速度，实现降噪效果；管身设计有定位卡槽，用于内部折流板的周向定位，避免使用过程中零件移位；两端分别设置螺纹接口，前端为带法兰的螺纹端盖，后端为标准1/2-28TPI螺纹接口，可直接适配同规格的枪械枪口。渲染阶段采用深绿色纯色背景突出产品主体，添加柔和的环境光与定向补光，清晰展现各零件的轮廓细节与材质质感，爆炸视图的呈现方式直观展示了产品的装配顺序与零件组成，方便使用者快速理解产品结构。设计过程中充分考虑了不同材质零件的加工工艺特性，钛合金管帽适合采用CNC车削加工，不锈钢挡板可采用冲压或线切割工艺成型，铝合金折流板可通过压铸或CNC铣削完成生产，管身采用无缝钢管加工后做发黑处理，所有零件的结构设计均符合常规机加工的工艺要求，无无法加工的倒扣或特殊结构，具备实际生产参考价值。
