环径检测自动分料旋转工作台结构设计

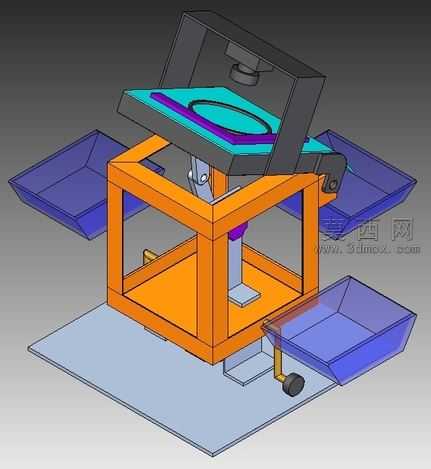

本模型为环类零件直径检测分料旋转工作台，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，确保运动部件无干涉、配合公差符合机械设计规范。整体结构分为底部支撑框架、中部旋转顶升机构、上部视觉检测工位、周向分料料斗四个核心部分：底部支撑框架采用标准方管焊接结构建模，赋予橙色哑光金属漆材质，还原工业型材的表面质感，框架底部预留脚轮安装位与调节支撑脚结构，兼顾设备移动与固定作业的需求；中部旋转顶升机构包含旋转主轴、凸轮顶升组件、驱动滚轮部件，建模时对转轴配合面、凸轮轮廓曲线进行精确绘制，赋予银灰色金属材质模拟钢制加工件的表面效果，顶升部件可带动上方载物台完成抬升、旋转、下落的循环动作，实现工件的工位切换；上部视觉检测工位采用门式支架结构，支架顶部预留摄像头安装位，载物台表面设置环形工件定位区，赋予青蓝色防滑台面材质，模拟防静电工作台面的视觉效果，摄像头可垂直向下采集工件轮廓图像，通过视觉算法识别环形工件的直径尺寸；周向均匀布置三个透明蓝色分料料斗，采用半透明PC塑料材质渲染，模拟工业透明料盒的通透质感，不同料斗对应不同直径区间的合格工件，检测完成后旋转台将工件输送至对应料斗位置完成落料分料。设计过程中优先考虑功能实现的合理性，对旋转工位的定位精度、顶升行程、料斗落料角度进行反复校核，确保工件流转顺畅无卡滞，各部件的连接方式采用螺栓紧固、销轴铰接等符合实际装配工艺的结构，未采用理想化的无效约束，整体模型可直接用于方案演示、结构验证与后续工程图转化，渲染阶段采用工业场景常用的三点布光，突出金属件的轮廓反光与塑料件的材质差异，清晰展示各部件的装配关系与运动逻辑。
