明纬LRS-100-24开关电源三维结构

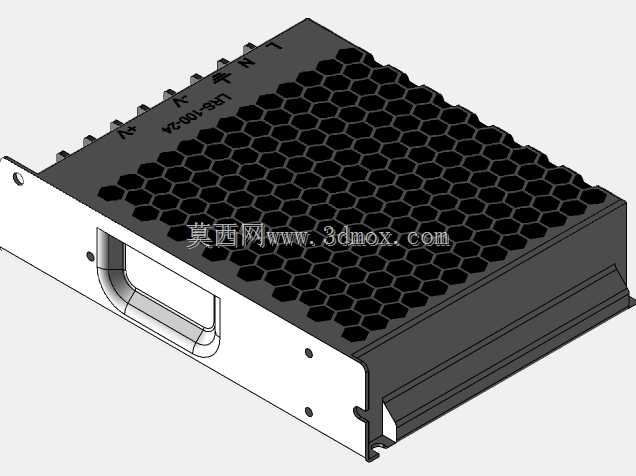

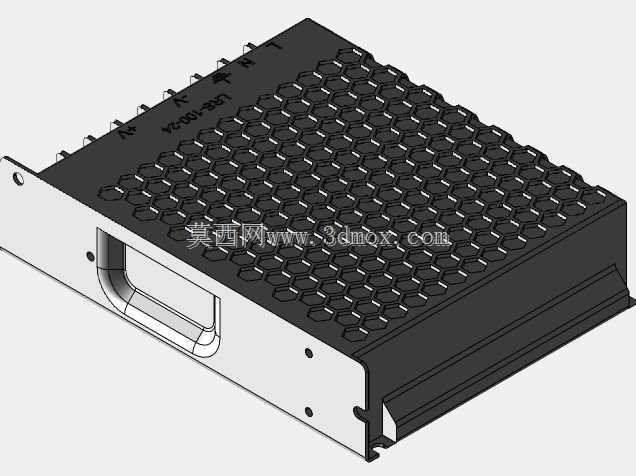

　　做自动化设备结构设计的同行应该都熟悉，这款24V100W规格的开关电源是机柜内部布线、小型工控系统供电的常用选型，这次建模的时候特意把现场安装经常碰到的干涉点、接线预留空间都做了1:1还原，避免后续出工程图的时候出现安装位对不上、接线端子被线槽挡住的问题。先从实际应用场景说，这类电源普遍用在单机自动化设备的控制柜内部，给传感器、中间继电器、小型直流电机、PLC输入输出模块供电，也常见于小型通讯机柜、LED亮化设备的内置供电单元，相比老款的NES系列，LRS的厚度更薄，在深度有限的壁挂式控制箱里能省出不少布线空间，这也是近几年选型时优先考虑它的核心原因。建模的时候首先确定的是安装边界，底部的两个安装挂耳是现场安装最容易出问题的地方，挂耳上的安装孔位间距、孔径都严格按照实物测绘尺寸做，孔边到壳体侧边的距离留足了M4螺丝安装的扳手空间，不会出现螺丝拧到一半被壳体侧壁挡住的情况。壳体上盖的蜂窝散热孔不是随便画的装饰纹理，每一个六边形孔的开孔尺寸、孔间距都和实物一致，建模时特意做了开孔的拔模斜度，还原冲压件的实际加工特征，上盖边缘的折边、卡扣结构也都做了细节还原，方便后续做整机装配仿真的时候，检查上盖和底座的配合间隙，不会出现装配干涉。

　　正面的接线端子区域，特意留足了接线的操作空间，输入端子的L、N、接地标识位置，输出端子的V+、V-标识位置都和实物对齐，端子台的凸起高度、接线螺丝的沉头深度都做了还原，做布线仿真的时候可以准确计算线束弯曲半径，避免出现线束长度预留不足、端子处线束弯折角度过大的问题。侧面的散热齿结构是建模时花了不少时间的部分，每一片散热齿的厚度、齿间距、齿高都按照实际开模尺寸做，齿根处的圆角过渡也没有省略，毕竟做热仿真的时候，这些细节直接影响散热面积的计算准确度，要是把散热齿简化成平面，后续仿真出来的温升数据偏差会很大，根本没法给结构评审提供参考。

　　前面板的手提凹槽不是多余的设计，现场安装的时候，工人需要把电源卡进DIN导轨或者用螺丝固定在安装板上，这个凹槽刚好能容下手指发力，把电源推到位，建模的时候凹槽的深度、边缘的圆角都做了还原，不会出现边缘锐边划手的问题，也方便后续做人体工程学校验。再说说设计思路上的考量，这类开关电源的三维建模，核心不是做外观渲染，而是给后续的机柜布局、安装板开孔、布线设计提供准确的尺寸依据，所以所有和安装、接线、散热相关的特征都不能省略，比如壳体底部的DIN导轨卡扣结构，虽然平时被安装板挡住看不到，但如果建模时省略，做导轨装配仿真的时候就没法模拟卡扣卡入导轨的行程，容易出现实际安装时电源卡不进导轨的问题。

　　还有壳体上的接地标识、参数丝印的位置，建模时也做了定位参考，后续做铭牌丝印图的时候可以直接提取位置尺寸，不用再重新测绘。外形尺寸方面，整体的长宽高严格按照实物测绘值控制，长度方向的端子突出量、宽度方向的挂耳突出量都单独做了尺寸标注，安装板开孔的时候可以直接参考这些边界尺寸，不用再额外留余量。很多新手建模的时候容易忽略壳体之间的配合间隙，把上盖和底座做成完全贴合的实体，实际上冲压件之间是有装配间隙的，建模时在折边配合处留了0.2mm的间隙，还原实际装配的公差状态，做干涉检查的时候不会出现误报。另外，电源输出端的指示灯位置也做了准确还原，做机柜面板布局的时候，可以准确计算指示灯到观察窗的位置，避免后续装机后看不到电源工作状态的问题。从结构选型的角度说，这款电源的薄型设计适合安装空间紧凑的场景，建模时特意把壳体的壁厚做了区分，上盖的钣金厚度、底座的压铸铝厚度都按照实际材质厚度设置，后续做重量估算的时候，能得到比较准确的数值，给机柜的承重计算提供参考。很多同行做设备选型的时候，只看电气参数，不关注外形安装尺寸，经常出现买回来的电源装不进预留位置的问题，这个三维模型把所有安装相关的边界都做了准确还原，不管是做安装板开孔图，还是做整机的装配检查，都能直接调用，不用再反复核对样本尺寸。
