木质仿生手动机械手结构设计模型

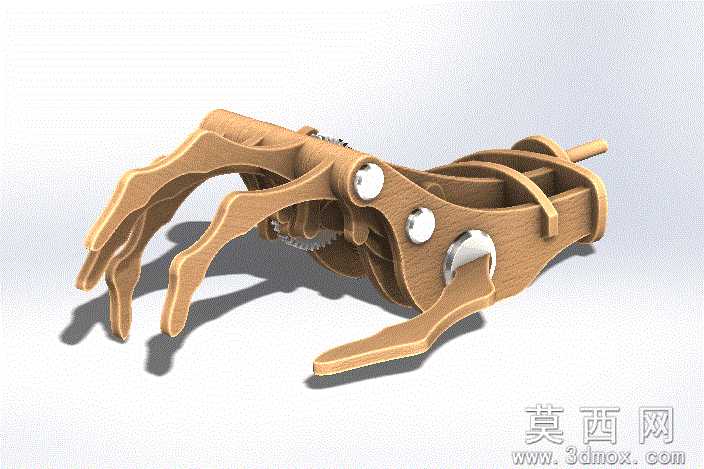

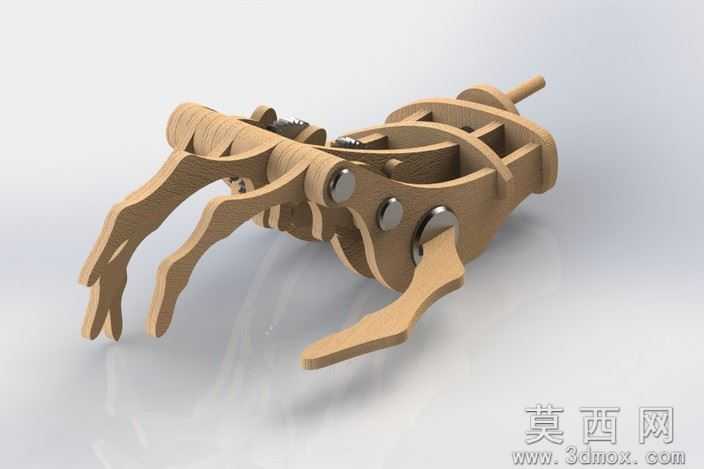

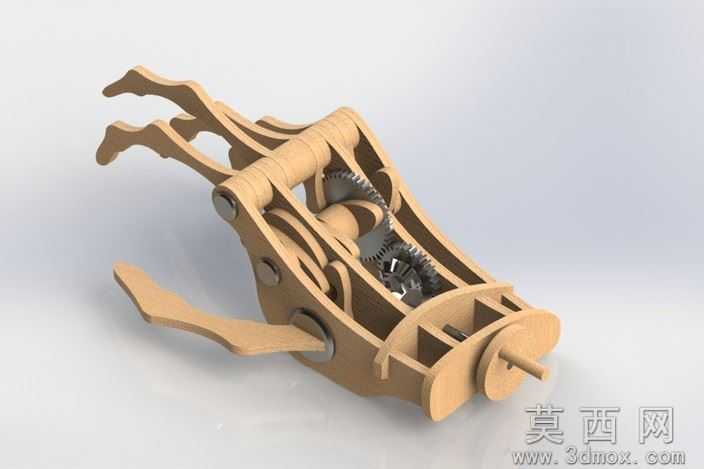

本模型为仿生结构手动机械手，建模阶段以人体手部骨骼运动逻辑为核心参考，先完成单根指节的轮廓草绘，通过拉伸、切除特征构建指节基础实体，再依次完成掌部基座、传动齿轮组、手动驱动拨杆的零件建模，所有零件建模过程中严格把控装配间隙，对指节铰接孔位添加同轴度配合约束，完成总装后逐一验证每根手指的弯曲活动行程，确保运动过程无零件干涉。参数设计层面，模型整体尺寸适配常规桌面演示需求，单根手指长度设置为85mm，掌部基座宽度为120mm，铰接转轴直径统一为6mm，传动齿轮模数设定为0.8，手动拨杆的驱动行程对应手指从完全伸展到完全弯曲的全范围运动，整体负载能力设计为4KG，每分钟可完成15次取料动作，完全匹配轻载取料作业的参数要求。渲染材质部分，主体构件采用哑光木质材质，还原木质构件的细腻纹理与温润质感，铰接转轴、传动齿轮等金属连接件采用抛光金属材质，通过光影调整突出金属件的光泽感与木质件的肌理对比，背景采用浅灰渐变影棚环境，添加柔和投影效果，清晰呈现机械手的整体结构轮廓与细节特征。结构原理上，该机械手依靠手动拨杆作为动力输入，通过掌部内置的齿轮组将拨杆的摆动动力传递至每根手指的铰接转轴，带动多根指节同步完成弯曲、伸展动作，无需额外电力或气动动力源，纯机械结构即可实现类似人手的抓取动作，结构简单可靠，维护成本极低。软件兼容层面，模型基于SolidWorks2012版本完成建模，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，也可直接导入切片软件用于3D打印制作实物，不同格式文件均保留完整的装配结构与零件特征，方便使用者根据需求进行二次修改。研发教学应用层面，该模型可作为机械原理课程的教学演示案例，帮助学习者理解连杆传动、齿轮传动的基础原理，也可作为创客项目、仿生机械设计的参考原型，经过尺寸调整后还可应用于轻载分拣、教具演示等实际场景，为手动抓取机构的设计提供完整的结构参考。
