明纬LRS-50-24开关电源三维结构模型

　　这款开关电源的三维结构还原，完全围绕工业现场实际安装与适配需求搭建，做结构设计时最先考虑的就是各类自动化控制柜内的安装场景——不管是小型单机设备的电控箱、流水线工位的分布式供电盒，还是非标专机的内嵌供电单元，这类24V直流供电电源都是核心供电部件，给PLC、传感器、中间继电器、小型直流执行器提供稳定的直流输出，建模时特意把所有安装边界、干涉检查需要的特征都做了完整还原，没有做简化省略。

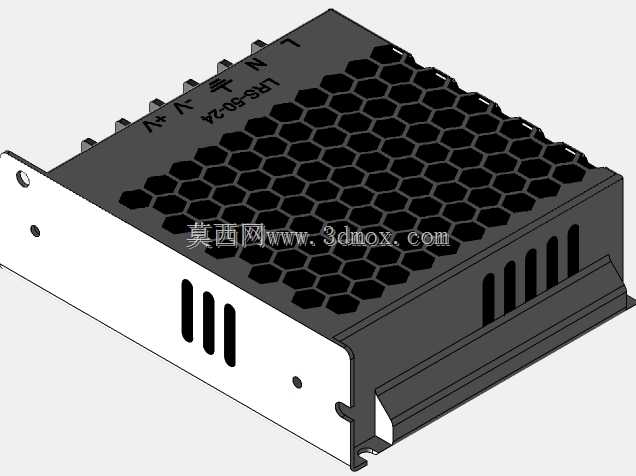

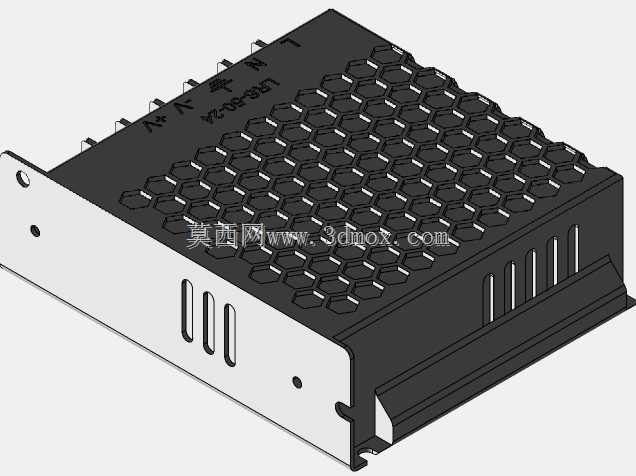

　　从壳体结构来看，上盖采用蜂窝状散热冲孔设计，不是随意排布的网孔，每个孔位的间距、开孔率都匹配实际散热需求，既保证内部功率器件工作时的空气对流散热，又能兼顾壳体的结构强度，避免钣金冲压后出现形变，同时防止较大的杂物落入电源内部造成短路风险。壳体侧边的长条形散热槽对应内部功率器件的安装位置，刚好对准发热核心区域，引导气流沿器件表面流动，提升散热效率。前端的接线端子排布完全遵循实际接线的操作空间要求，L、N交流输入端，接地端子，以及V+、V-直流输出端的位置间距，都预留了足够的压线操作空间，不会出现接线时端子互相干涉、扳手无法操作的问题，端子旁的标识字符也做了凹凸特征还原，和实物的丝印位置完全对应，方便装配接线时快速识别端口。

　　安装结构上，底部的安装法兰孔位尺寸完全匹配标准DIN导轨安装以及螺丝固定安装的两种方式，法兰边的折弯角度、安装孔的孔径、孔位到壳体边缘的距离都严格按照实物尺寸还原，做设备整体装配时，可以直接把这个模型导入装配体，检查安装位是否和柜内其他部件冲突，比如和线槽、导轨、断路器的间距是否满足电气安全间隙要求，接线端的走线空间是否足够，不会出现实际装配时电源装不进去、或者接线空间被其他部件挡住的问题。壳体的边角折弯处都做了合理的圆角处理，还原钣金加工的工艺特征，没有尖锐的直角，既符合钣金冲压的工艺要求，也避免安装时划伤操作人员的手部。

　　建模过程中特意区分了不同部件的材质特征，金属壳体的钣金厚度、表面喷塑的质感，内部虽然没有完全还原所有电路板细节，但外部所有和装配、干涉检查相关的特征都没有遗漏，比如壳体侧面的固定螺丝孔位、上盖和底座的卡扣配合结构，都做了精准还原，方便结构工程师在做整机设计时，直接调用这个模型完成布局，不需要再反复核对实物尺寸调整安装位。在各类工业控制场景里，这类50W功率的24V开关电源应用覆盖面极广，从小型检测设备、半导体辅助工装，到包装线的小型传感单元供电、非标设备的控制回路供电，都能见到它的身影，建模时充分考虑了结构设计人员的实际使用需求，所有和外部装配相关的尺寸都严格对齐实物参数，不需要二次修正就能直接用于装配体干涉检查、安装板开孔定位、柜内布局排布等工作。

　　从设计思路上来说，这类电源的壳体设计核心是在有限的体积内平衡散热、防护、安装便利性三个核心需求，模型还原时也把这几个核心点的结构特征完整呈现：蜂窝上盖在尽量大的开孔面积下保证壳体刚性，侧边散热槽定向引导气流，安装法兰兼容两种主流安装方式，接线端预留足够操作空间，所有细节都服务于实际工业场景的使用需求，没有多余的装饰性结构，完全是工业产品功能优先的设计逻辑。做设备布局时，用这个模型可以提前确认电源周围的预留空间，比如散热需要的上下间隙、接线需要的前端操作空间，避免后期装配时出现散热不足、接线困难的问题，对于刚接触电控柜结构设计的工程师来说，也可以通过这个模型了解这类标准工业电源的结构设计逻辑，掌握钣金壳体在电气部件上的设计要点，比如开孔避让、折弯工艺、安装位设计的实际考量。
