安捷伦E3631A三路输出直流电源结构模型

　　在电子实验室产线调试、电路板功能验证、传感器供电测试、教学实验平台搭建这类场景里，稳定可调的多路直流电源是绕不开的基础测试设备，安捷伦E3631A作为80瓦功率等级的三路输出直流源，是不少研发工位的标配设备，本次还原的三维结构模型，完整复现了设备的实体外观、接口布局与操作区域排布，可用于实验室工位布局仿真、测试系统集成的干涉检查、教学演示场景的设备建模等用途。

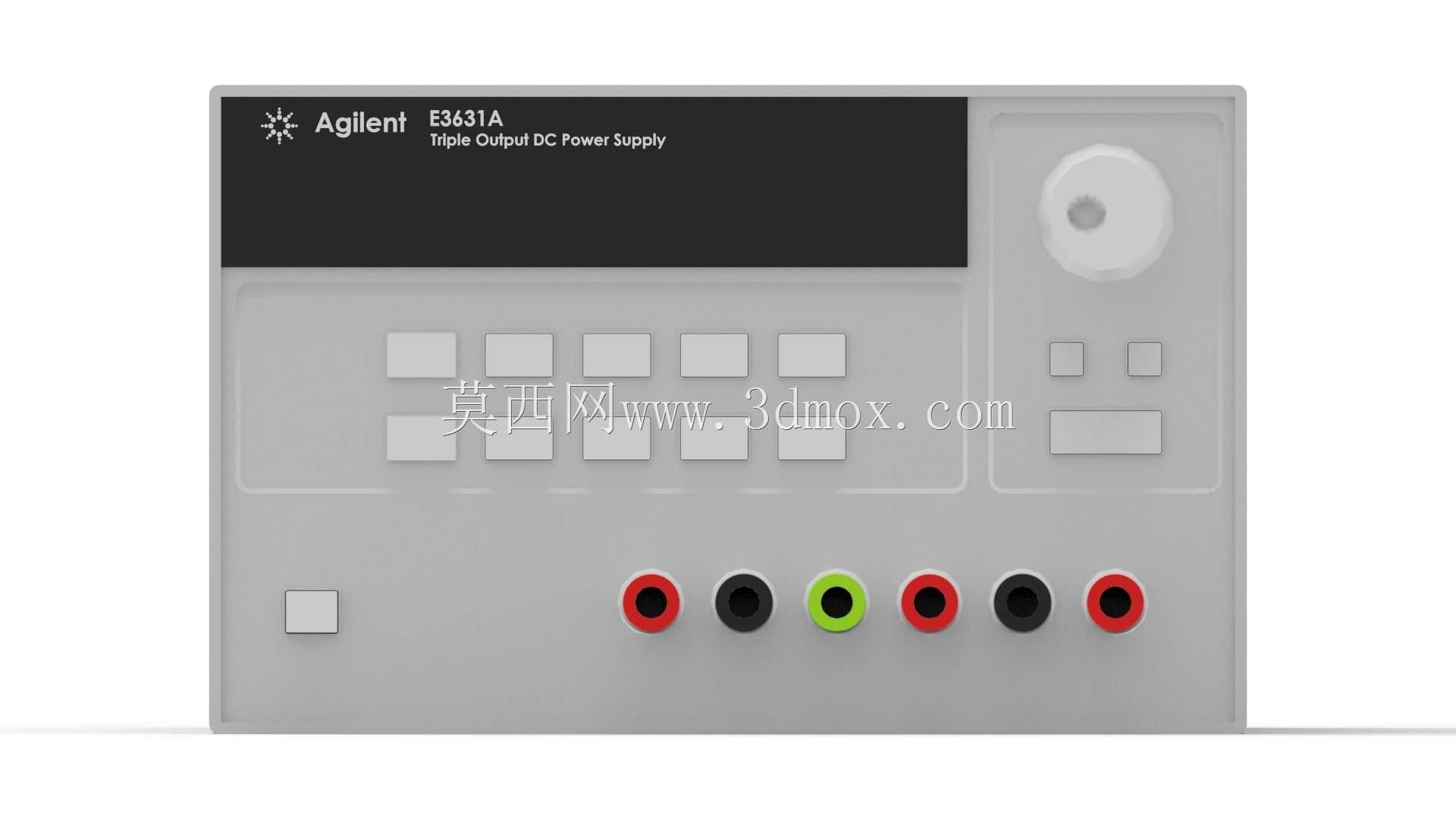

　　从实际使用的功能逻辑来看，这款电源的三路输出设计覆盖了绝大多数低压电路测试的供电需求，两路可调输出可独立设置电压电流参数，搭配一路固定5V输出，能同时给主控板、外设模块、信号调理电路分别供电，省去多台电源堆叠占用工位空间的问题，面板上的按键与旋钮布局遵循操作频次优先级，常用的电压电流调节旋钮放在右手易触及的区域，输出端子采用颜色区分正负极与接地端，接线时能快速识别避免接反，面板上的显示区域倾斜一定角度，操作人员坐在工位上无需起身就能清晰读取输出参数，这些人机交互层面的设计细节，在三维模型里都做了1:1的还原，没有做简化处理。

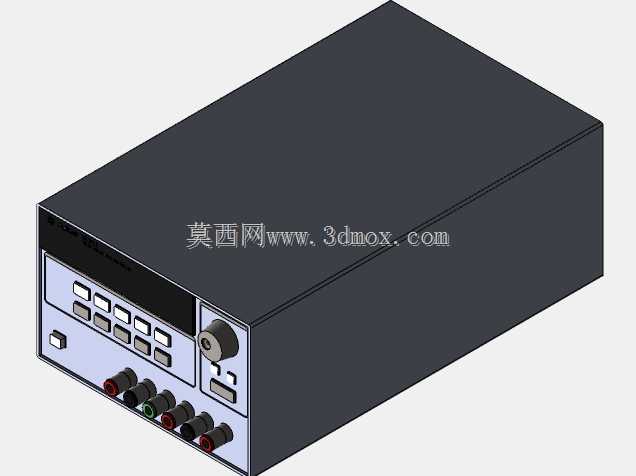

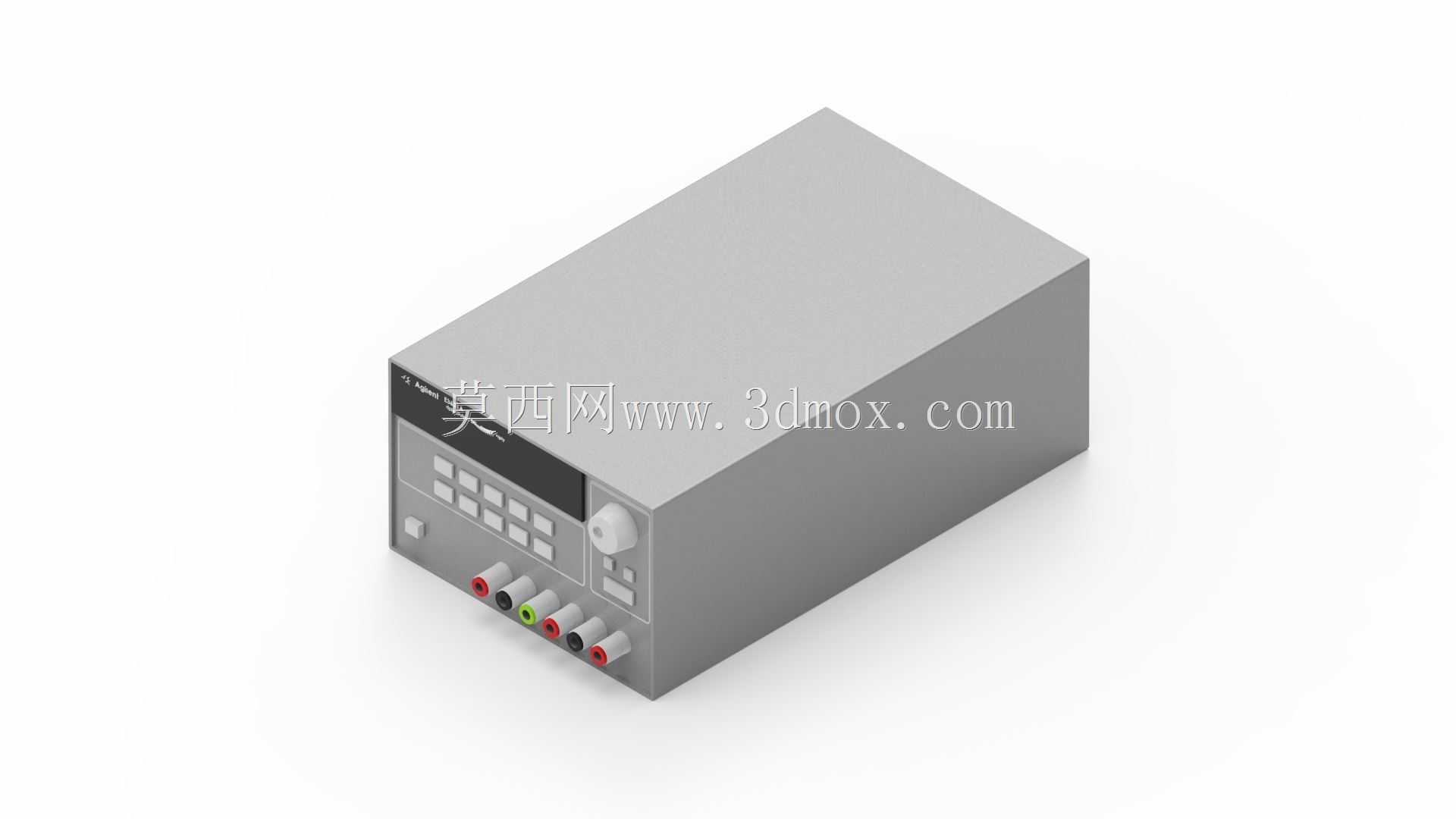

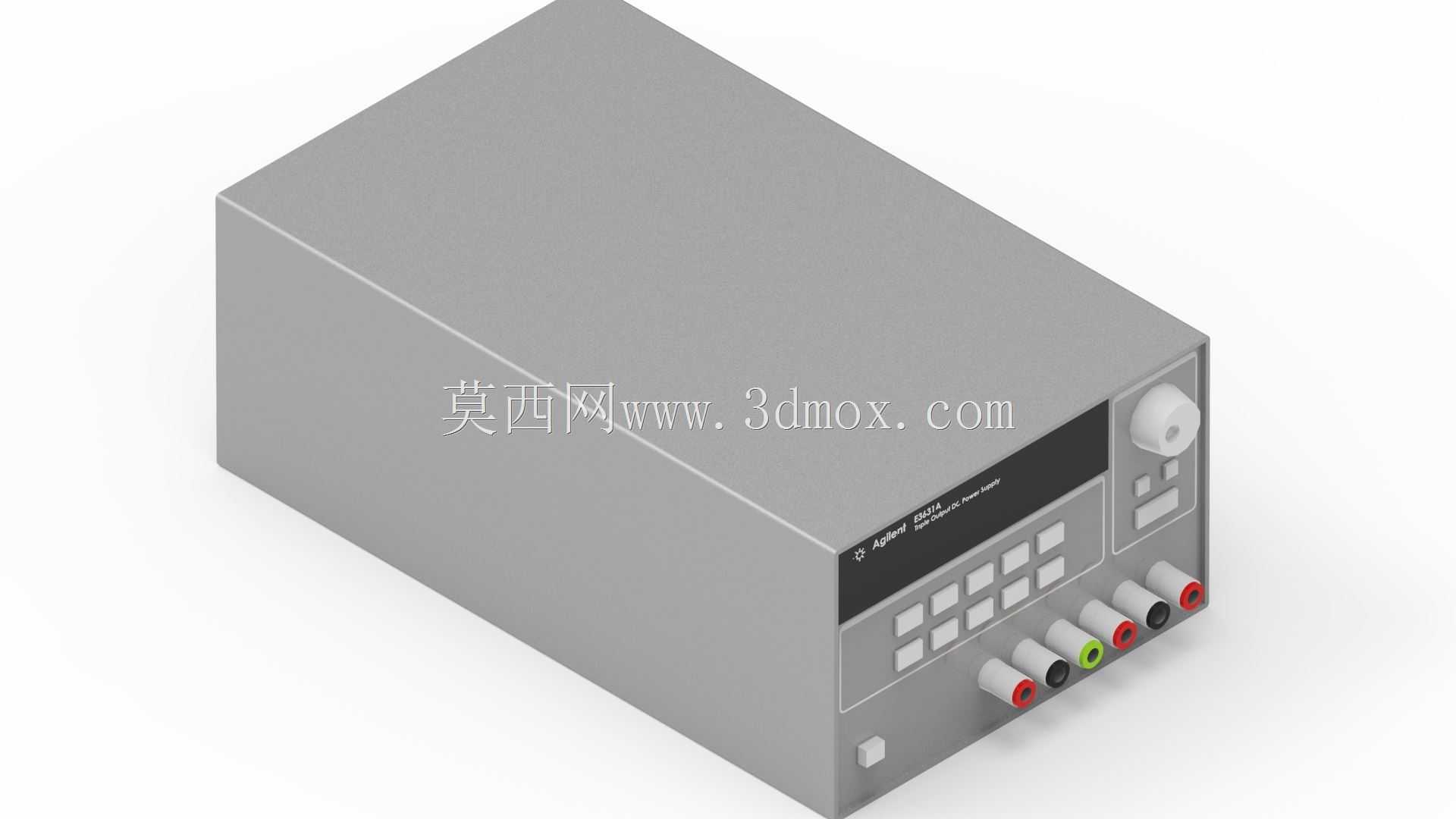

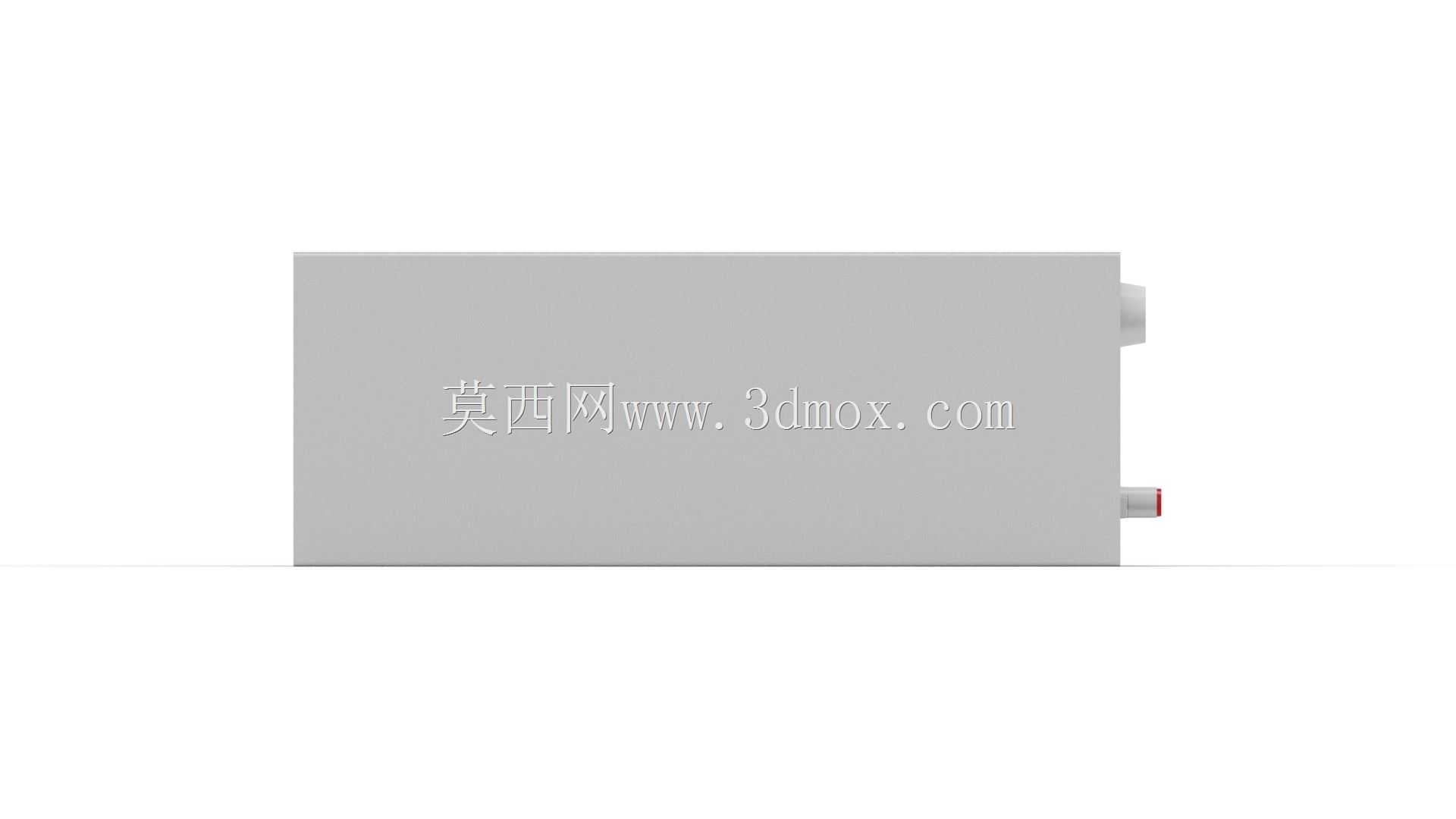

　　做这类测试仪器的三维建模时，首先要把控的是外形尺寸的安装边界，设备整体为台式长方体结构，宽度方向适配标准19英寸机柜的半宽安装尺寸，既可以单独放置在实验台面上，也能搭配机架套件安装到标准测试机柜中，建模时严格按照实体设备的长宽高比例做轮廓约束，机身底部的支撑脚高度、前面板的突出厚度、后部散热格栅的凸起尺寸都做了精准还原，避免在做工位布局仿真时出现尺寸偏差导致的干涉问题。机身侧面的散热槽走向、后部电源输入接口与通讯接口的位置，都按照实体设备的排布做了建模还原，在做测试系统集成时，可以直接导入模型检查接线空间是否充足，通讯线缆的弯曲半径是否满足要求，不用等设备到场再做空间校核。

　　从结构设计思路来看，这款电源的外壳采用金属板材折弯拼接的工艺，模型里还原了板材拼接的接缝位置、前面板与机身的装配卡扣结构、顶部盖板的固定螺丝点位，对于需要做设备改装、加装外置模块的结构工程师来说，这些细节能直接作为改装设计的基准参考，不用反复拆解实体设备测量尺寸。前面板的输出端子区域做了下沉式设计，避免接线后香蕉插头突出过多受到磕碰，端子之间的间距满足常规香蕉插头的插拔空间，相邻端子之间不会出现接线后互相干扰的问题，这些结构细节在建模时都做了公差预留，还原了实际装配后的间隙状态。

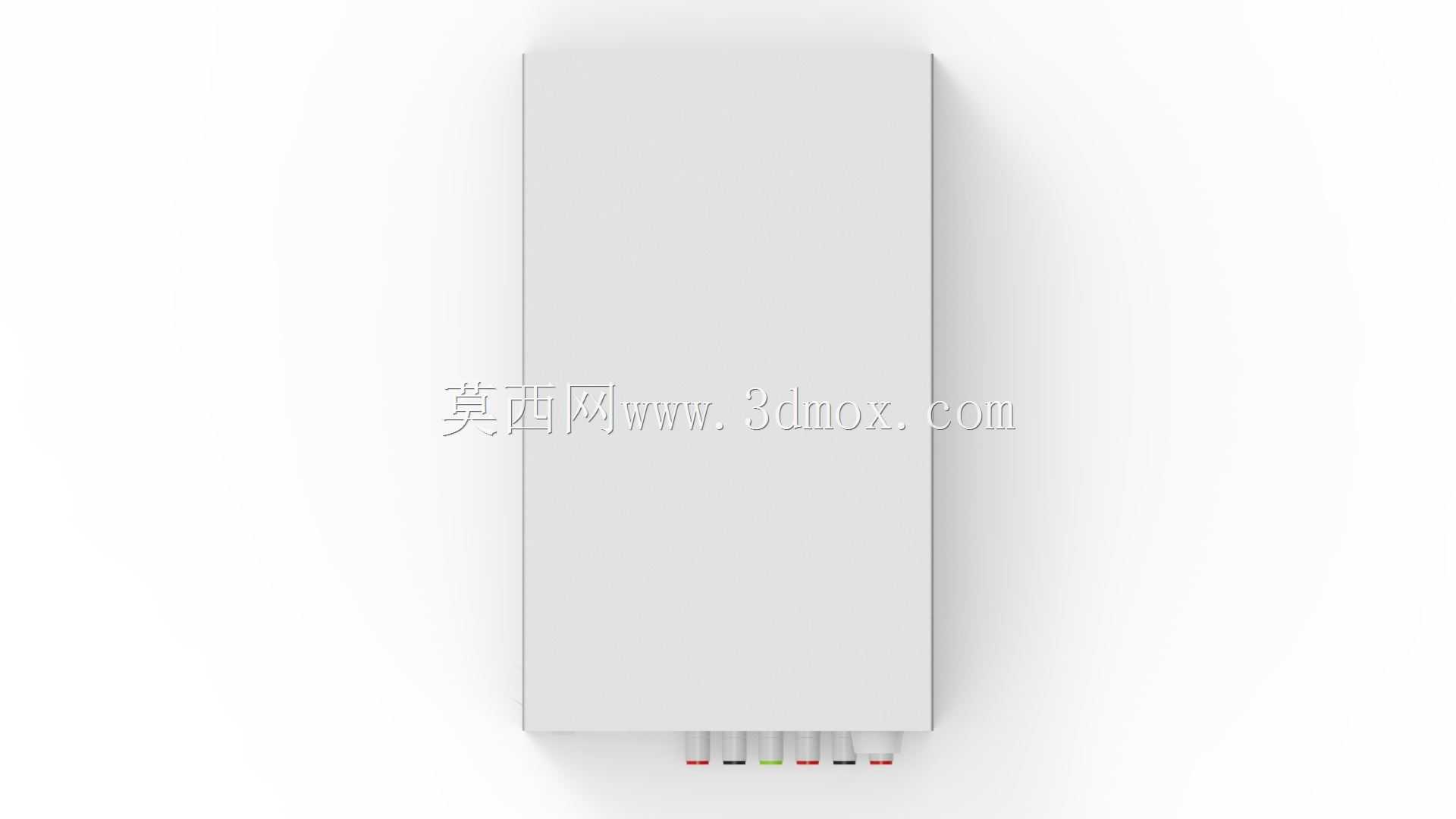

　　在实际的实验室场景中，这类电源经常会和示波器、信号发生器、电子负载等设备堆叠放置，模型里还原了机身顶部的平面度与边角的圆弧过渡，堆叠其他设备时不会出现打滑或者边角磕碰的问题，机身底部的四个支撑脚采用防滑橡胶材质的结构建模，放置在台面上时能保证足够的摩擦力，不会因为接线时的拉扯导致设备移位。面板上的按键采用凸起的方形结构，按键之间的间距满足手指按压的操作空间，不会出现按一个键带动相邻按键的误操作问题，电源开关的位置放在面板左侧，符合多数操作人员的使用习惯，紧急断电时可以快速触及。

　　对于三维建模从业者来说，还原这类测试仪器模型时，最容易忽略的是操作区域的人机尺寸细节，比如旋钮的直径与高度要满足手指捏合旋转的操作空间，显示区域的倾斜角度要符合坐姿状态下的视线夹角，端子的突出高度要匹配香蕉插头的插入深度，这些细节如果做了简化处理，模型用于虚拟仿真、教学演示时就会失去真实感，本次建模过程中参考了实际设备的操作体验，对这些交互相关的结构都做了精准还原，没有做过度的外观美化，保留了工业设备的实用化设计特征。设备后部的GPIB与RS-232通讯接口位置，做了接口周围的空间预留，方便插入通讯线缆后留有足够的走线空间，不会因为线缆弯折角度过大导致接口松动，这些安装边界的细节还原，能让模型直接用于自动测试系统的机架布局设计，提升前期设计的效率，减少后期设备进场后的调整工作量。
