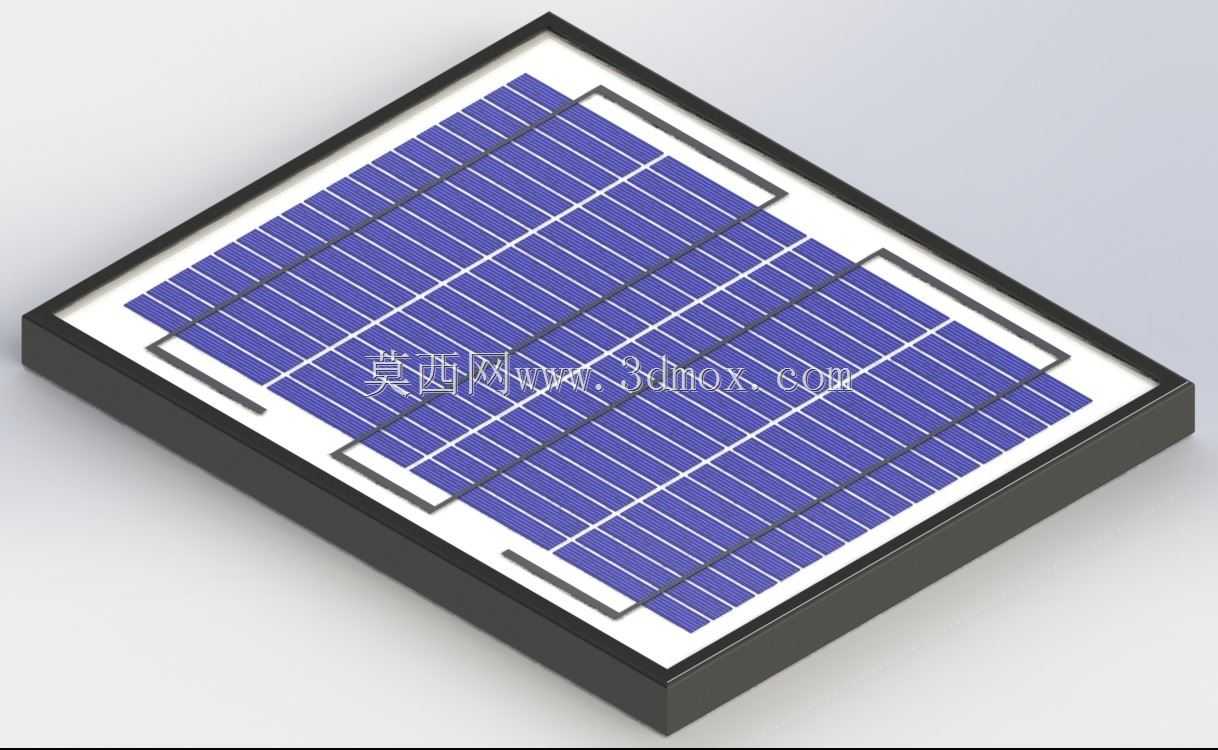

ALEKO单晶10瓦24伏太阳能电池板结构

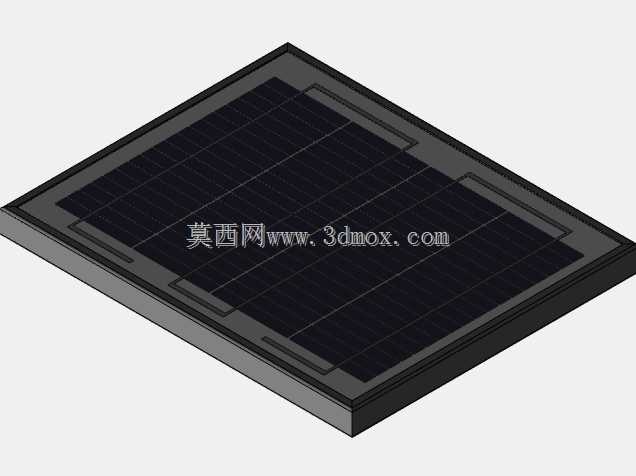

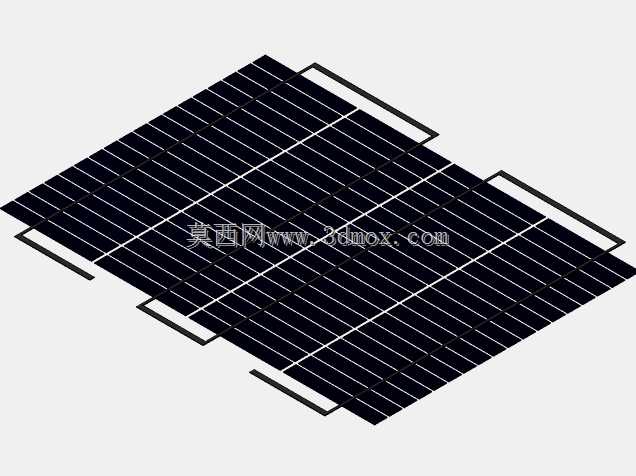

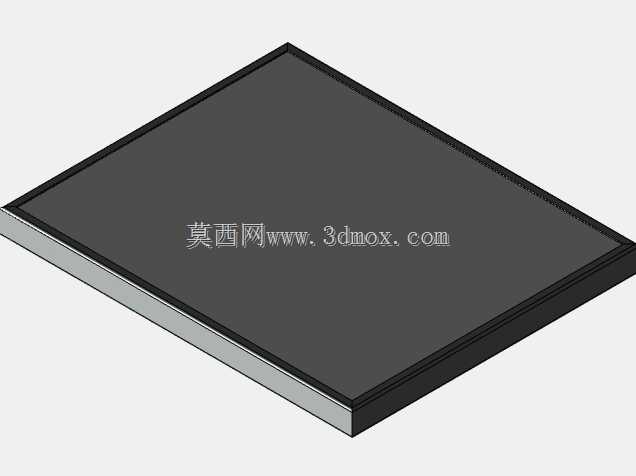

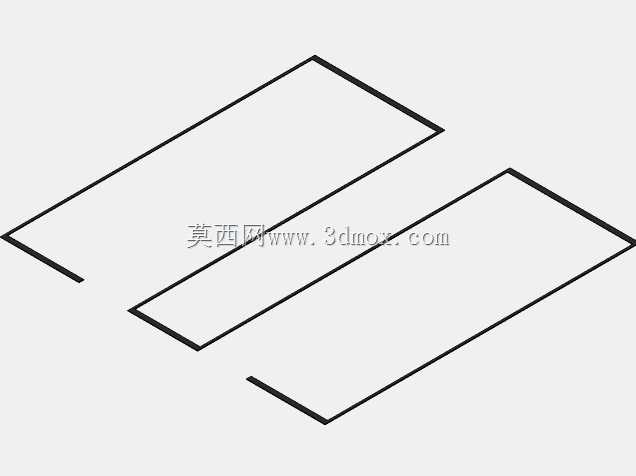

　　在分布式离网供电场景里，这类小功率单晶太阳能电池板的适配场景非常明确，针对阶梯梯、遮阳伞这类户外小型设施的供电需求设计，不需要复杂的并网配套，直接搭配小型储能模块就能完成低压直流供电。从结构设计逻辑来看，电池板采用常规的铝边框封装结构，边框做了倒角处理，避免安装过程中划伤操作人员，同时边框预留的安装孔位可以适配标准的支架连接，不需要额外做打孔改造。内部排布的72片单晶电池片采用串联排布方式，匹配标称输出电压的设计要求，电池片之间的汇流带做了隐埋处理，减少正面受光区域的遮挡，尽可能提升受光面积利用率。表层覆盖的高透钢化玻璃在常规户外使用场景下可以抵御冰雹、飞屑的冲击，针对遮阳伞这类半户外安装场景，设计时特意考虑了顶部玻璃的透光适配性，不会因为玻璃透光率问题影响下方遮阳区域的光线感受。

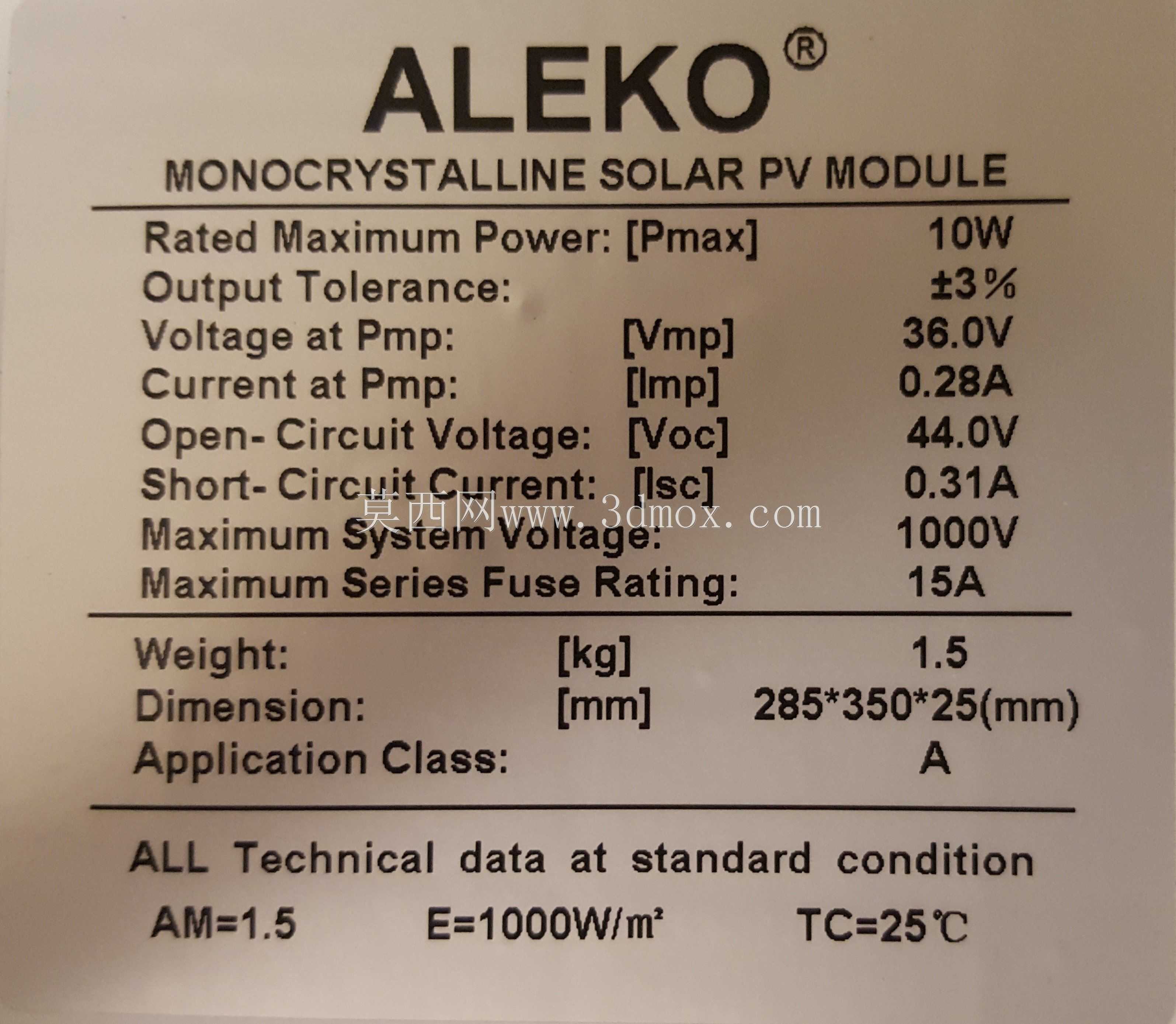

　　从安装边界来看，整体尺寸控制在350毫米长、286毫米宽、25毫米厚的区间，这个尺寸刚好适配小型户外设施的安装面，不会因为尺寸过大超出安装载体的承重范围，带支架整体重量控制在3.18公斤，普通的遮阳伞伞架、阶梯侧边的固定支架都能承载，不需要额外做承重加固。出线端预留了1.5英尺长度的电线，刚好够连接到就近的储能控制模块，不需要额外延长接线，减少户外接线的防水隐患。电气参数的匹配上，工作电压设定在36.2V，工作电流0.28A，开路电压43.8V，刚好匹配24V储能电池的充电要求，不会因为电压过高损坏充电控制模块，也不会因为电压不足导致充电效率低下。

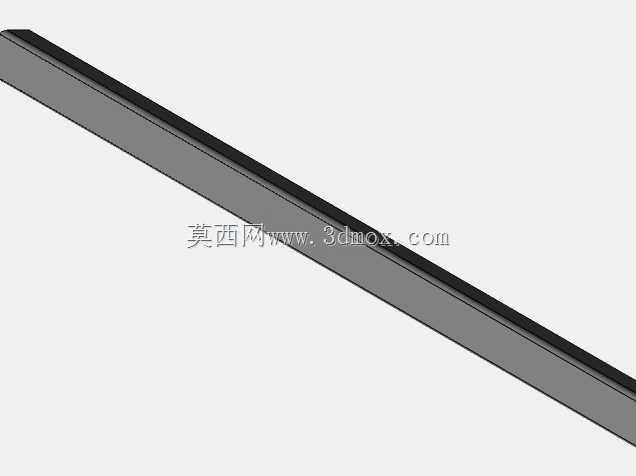

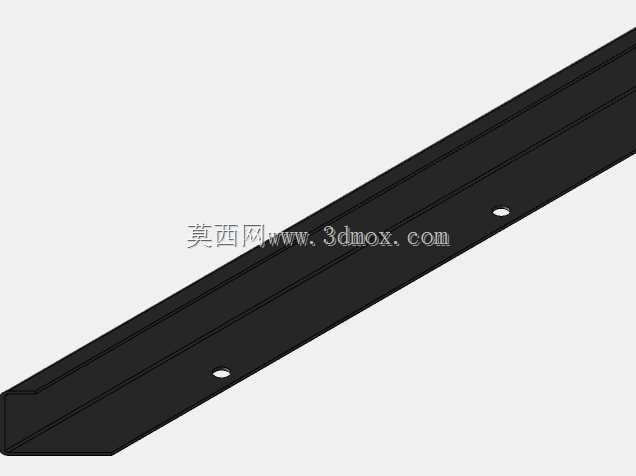

　　建模过程中需要重点还原的结构细节包括边框的密封胶层、电池片的栅线结构、汇流带的排布路径、背面接线盒的凸起结构，这些细节直接影响模型在装配仿真、安装干涉检查时的准确性。很多新手建模时容易忽略边框的安装卡槽深度，实际生产中这个卡槽深度直接决定了玻璃层、电池片层、背板层的封装压紧量，深度偏差超过1毫米就可能导致封装漏水或者玻璃受压碎裂。另外电池板背面的支架连接孔位是沉孔设计，建模时如果做成直孔，会导致安装时螺栓头凸起，影响电池板与支架的贴合度，长期户外使用容易因为积水导致连接部位锈蚀。

　　这类小功率太阳能板的实际使用场景还包括户外监控摄像头供电、小型庭院灯供电、野外临时监测设备供电，因为尺寸小重量轻，单人就能完成安装作业，不需要大型吊装设备。设计时没有采用复杂的追踪支架结构，固定安装角度下就能满足日常供电需求，降低了整体的结构复杂度，减少了后期维护的点位。在做结构验证时，需要重点校核边框的抗风载能力，25毫米的边框厚度在12级大风下不会出现明显形变，保证电池片不会因为边框形变出现隐裂。表层玻璃的透光率控制在91%以上，比普通浮法玻璃的透光率高4个百分点，在弱光环境下也能产生有效充电电流，比如阴天、清晨傍晚时段，依然能为储能电池补充电量。

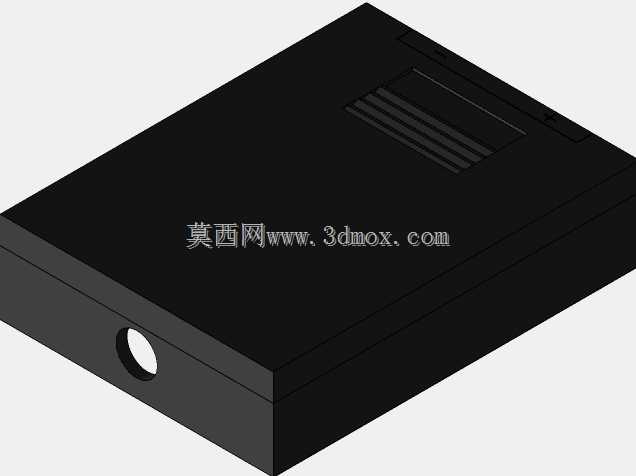

　　建模时的分层处理要贴合实际生产结构，从表层到背板依次是钢化玻璃层、EVA胶膜层、电池片层、EVA胶膜层、TPT背板层、铝边框，每层的厚度都要按照实际生产参数设置，这样在做热仿真、结构应力仿真时才能得到准确的结果。很多人做这类模型只做外观曲面，忽略内部层状结构，在做跌落仿真、冰雹冲击仿真时就会出现结果偏差，无法给实际生产提供参考。接线盒的位置设置在电池板背面的居中位置，出线方向朝下，避免雨水顺着电线流进接线盒内部，接线盒内部的旁路二极管结构也要做简化建模，方便后续做电路连接仿真时预留接口。

　　安装支架的连接采用压块式固定，不需要在边框上额外打孔，避免破坏边框的阳极氧化层，提升户外使用的抗腐蚀能力。压块的尺寸刚好匹配25毫米厚的边框，安装时只需要拧紧侧边的固定螺栓就能完成固定，安装效率比打孔固定提升60%以上。针对遮阳伞的安装场景，还可以配套专用的抱箍支架，直接固定在伞杆上，不需要额外做墙面或者地面固定，适配临时户外场景的快速部署需求。在阶梯场景安装时，可以利用阶梯侧边的原有螺栓孔位固定支架，不需要破坏阶梯的混凝土结构，减少施工量。
