带安装卡扣红柄船型电源摇臂开关

　　做小型电控设备结构设计的时候，最容易在面板元器件选型上踩坑，很多新手建模时随便找个开关模型凑数，等到打样装配才发现安装卡扣尺寸不对、面板开孔和开关座不匹配、摇臂操作行程和面板外框干涉，最后只能临时改模具或者换元件，耽误整个项目的进度。这次做的这款摇臂开关模型，完全是按照实际量产的面板安装型船型开关实物测绘来的，从一开始的建模逻辑就是围绕装配落地来做的，所有尺寸都留了实际生产需要的公差余量，不会出现模型看着好看装不上的问题。

　　先从实际应用场景说，这类摇臂开关是低压电控回路里最常用的通断控件，小到桌面式电源适配器、小型测试仪器、DIY电子制作的控制面板，大到工业设备的辅助电源回路、小型机电设备的本地控制端、机柜面板的附属功能开关，都能看到它的身影。和按钮开关比，它的操作状态辨识度极高，红色摇臂上压印的I和O标识，分别对应电路接通和断开的状态，操作人员哪怕隔着一定距离，也能快速判断当前回路的通断状态，不会出现误操作的情况；和拨动开关比，它的操作接触面更大，戴薄劳保手套也能顺利操作，不需要精准对准拨杆位置，适合生产现场的设备操作场景。

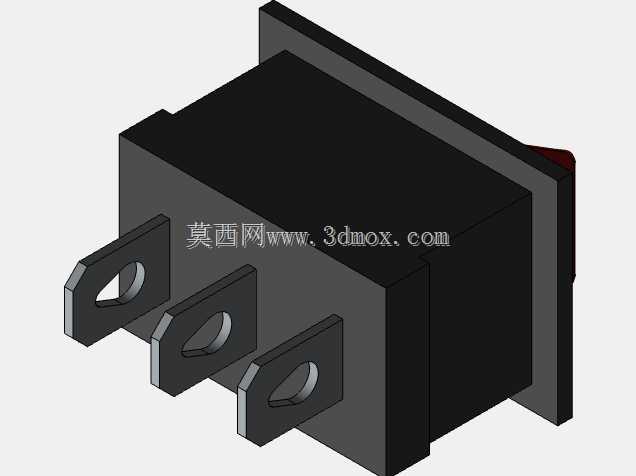

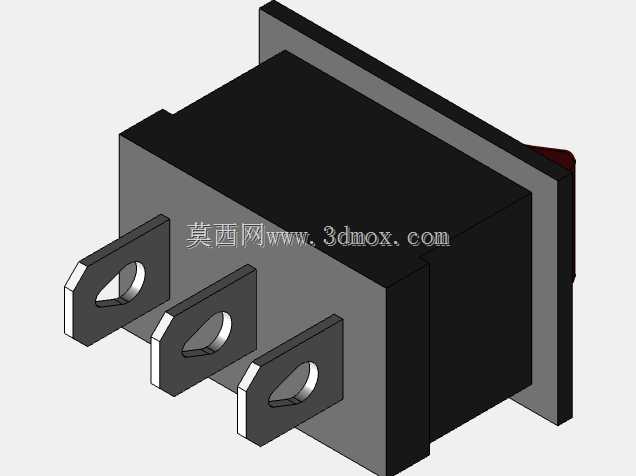

　　从功能特性来看，这款开关属于单刀双掷或者双刀单掷的常规面板安装规格，模型里还原的是两档自锁结构，摇臂扳到对应档位就会保持位置，不会自动回弹，适合需要长期保持通断状态的回路控制。开关的接触端子是插片式结构，建模时特意还原了端子的厚度和插片间距，方便设计人员在做内部布线时匹配对应的接插件型号，不会出现端子间距不对、接插件插不上的问题。摇臂和底座之间的配合间隙也按照实物做了还原，操作时的摆动行程完全符合实物参数，做运动仿真的时候可以直观看到摇臂摆动时会不会和面板上的丝印标识、周边的其他元器件产生干涉。

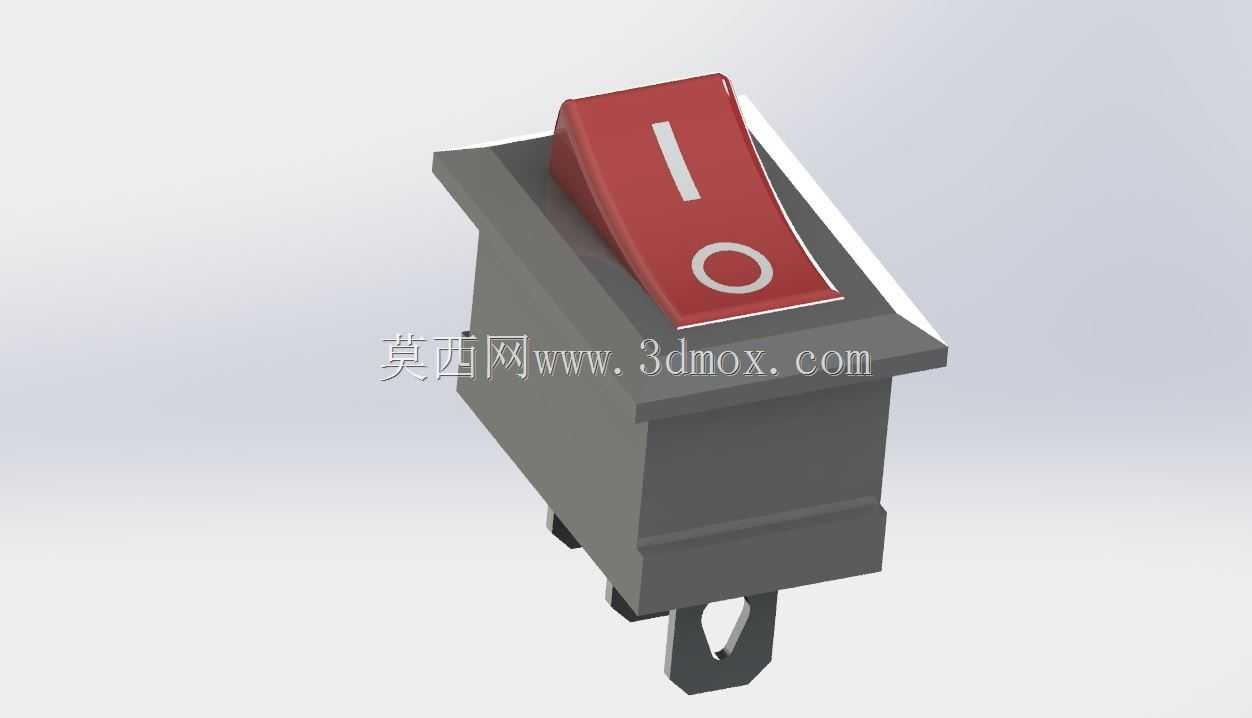

　　设计思路上，整个模型没有做多余的简化，从一开始就把装配优先级放在第一位。首先确定的是安装卡扣的结构，这款开关采用的是面板卡装式设计，底座两侧带弹性卡扣，不需要额外的螺丝固定，只要面板开孔尺寸匹配，把开关从面板正面按进去就能靠卡扣牢牢固定在面板上，建模时特意还原了卡扣的倾斜导向面和倒扣尺寸，设计面板开孔的时候可以直接参考模型的安装边界做开孔，不用再去查规格书算开孔公差。然后是摇臂的外形，红色操作帽的弧度是按照人体工程学做的，手指按上去的接触面做了微弧处理，不会有硌手的感觉，表面的I和O标识是凹陷压印的，不是后期贴上去的，长期使用也不会磨损掉，建模时把标识的凹陷深度也做了出来，做渲染或者3D打印样件的时候能直接还原这个细节。

　　外形尺寸和安装边界是这个模型最实用的部分，开关整体的底座是方形结构，适合开方形安装孔，底座的插入深度做了精准还原，设计内部结构的时候可以准确预留开关的安装空间，避免内部的PCB板、线束和开关底座产生干涉。摇臂高出面板的高度也按照实物做了还原，做设备外壳设计的时候，可以准确计算面板外需要预留的操作空间，哪怕是做嵌入式安装的设备，也能保证开关操作时不会碰到外框。底座下方的定位柱结构也做了1:1还原，这个定位柱是用来和PCB板上的定位孔配合的，焊接端子的时候可以把开关直接插在PCB上定位，不会出现焊接时开关歪斜的问题，做PCB Layout的时候可以直接提取模型里的定位柱和端子坐标，不用反复核对尺寸。

　　很多人做这类电子元件模型的时候，只会做个大概的外形，忽略安装结构的细节，导致模型只能用来做外观渲染，没法用来指导实际生产。这个模型在建模时把所有和装配相关的细节都做了还原，包括卡扣的弹性让位空间、端子的倒角、摇臂和底座之间的防尘缝隙，不管是用来做整机的结构装配验证、面板开孔设计、内部布线模拟，还是用来做产品宣传的渲染图、装配指导示意图，都能直接使用，不需要再二次修改尺寸。做结构设计的人都知道，这类常用标准件的模型准确度，直接影响整个设计的效率，一个尺寸准确的标准件模型，能帮你省去很多查规格书、核对尺寸的时间，也能避免后期装配时出现不必要的错误。
