JST B2P-VH直插式接线连接器结构设计

　　在电源类产品的内部布线环节，板对线连接的可靠性直接决定整机长期运行的稳定性，尤其是变压器次级输出到主控板的接线场景，既要兼顾接线效率，也要保证大电流下的接触可靠性，还要避免生产装配过程中出现插反、松脱等低级失误，JST B2P-VH这款2Pin直插连接器就是针对这类场景开发的标准化接插件。从实际应用来看，这类连接器广泛覆盖小功率电源变压器的输出端接线、工控板卡的低压电源输入、小家电内部控制板的功率接线等场景，引脚间距3.96mm的规格刚好适配18-22AWG的线径，额定载流能力可以覆盖10A以内的低压传输需求，足够满足绝大多数小功率电源转换场景的接线要求。

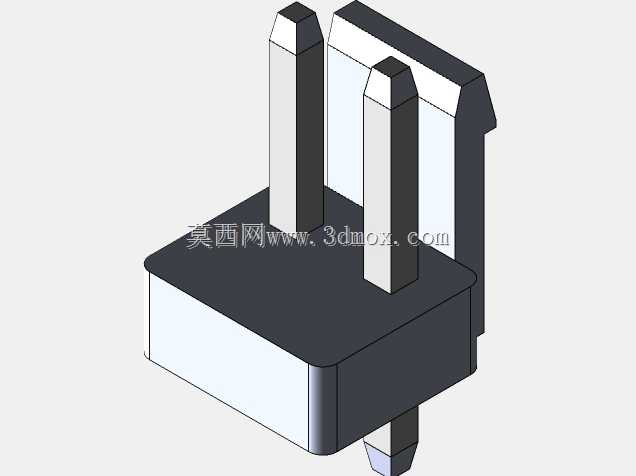

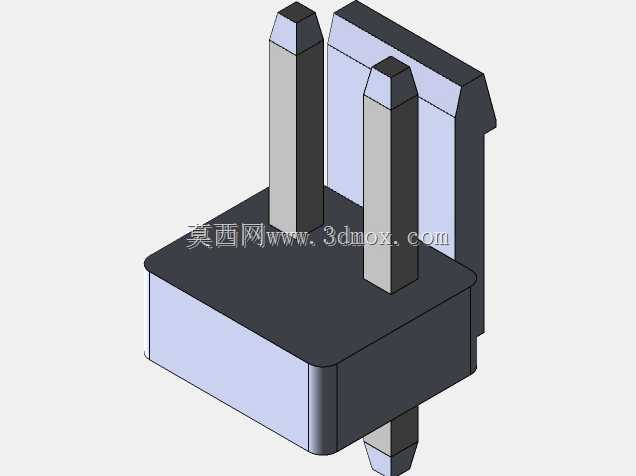

　　从结构设计逻辑来看，这款连接器采用塑壳基座加直插公针的结构，基座部分采用带安装导向的梯形侧边设计，装配时可以和对应母座的防呆槽完全匹配，从根源上避免反向插入导致的电源短路风险；两根公插针采用方形截面设计，插合后和母座的弹片接触面积更大，相比圆形插针抗振动松脱的能力更强，插针根部和塑壳结合处做了加宽的密封挡边，波峰焊焊接时可以阻挡焊锡顺着插针缝隙渗入塑壳内部，避免焊锡渣残留导致的极间短路问题。塑壳底部的定位柱刚好可以卡入PCB板对应的定位孔中，过波峰焊时不需要额外治具固定就能保证插针的垂直度，减少焊接后插针歪斜导致的装配不良。

　　尺寸边界方面，这款连接器的两个插针中心距严格控制在3.96mm，也就是英制0.156英寸的标准间距，塑壳本体的宽度、高度以及插针伸出塑壳的长度都完全符合VH系列连接器的行业通用尺寸规范，不需要额外开模定制适配的母座，直接采购同系列的压线母座就能完成匹配，大幅降低供应链的选型成本。插针伸出PCB焊接面的长度刚好满足波峰焊的吃锡要求，不会因为插针过长导致剪脚工序的额外工作量，也不会因为插针过短导致焊接强度不足。塑壳背部的挡墙结构高度略高于插针顶端，在产品运输或者装配过程中如果出现磕碰，挡墙会先承受冲击力，避免插针被撞弯导致后续无法插合。

　　从建模落地的角度来说，还原这款连接器的时候需要重点关注几个配合尺寸的公差控制：插针的截面尺寸公差要控制在±0.02mm以内，保证和母座插合时的插拔力处于合理区间，不会出现过紧插装困难或者过松容易松脱的问题；塑壳的防呆侧边角度要和通用母座完全匹配，避免出现导向卡滞；定位柱的直径和位置度要符合PCB设计的通用规范，保证插件时可以顺利放入板孔。另外塑壳的边角都做了小半径的倒角处理，建模时不能做成尖锐直角，否则和实际注塑件的形态不符，也会导致装配干涉检查时出现误判。在整机结构设计时，要注意在连接器插合方向预留至少15mm的操作空间，方便生产时手工插线，同时要在连接器周边3mm范围内不要布置过高的元器件，避免干涉母座的插装。对于需要通过安规认证的电源类产品，这款连接器的极间距离刚好满足低压系统的电气间隙要求，不需要额外增加绝缘挡板就能符合安规规范，这也是这类标准化连接器在电源行业被广泛应用的核心原因之一。
