集成控制器低成本远程控制机箱结构设计

　　这款集成控制器的低成本机箱，核心面向分布式远程测控场景设计，在工业现场的分布式数据采集、产线设备状态远程监控、实验室测试系统远端部署这类场景中，这类机箱需要兼顾扩展兼容性与部署便捷性，同时控制整体制造成本，适配中小规模测试系统的批量部署需求。从实际用途来看，该机箱作为PXI架构测控系统的承载主体，可插入多块不同功能的板卡，覆盖模拟量采集、数字IO控制、总线通讯等不同测控需求，无需额外搭配独立的主控机柜，可直接放置在测试工位旁或者壁挂安装在设备侧，减少信号传输线缆的长度，降低信号干扰风险。

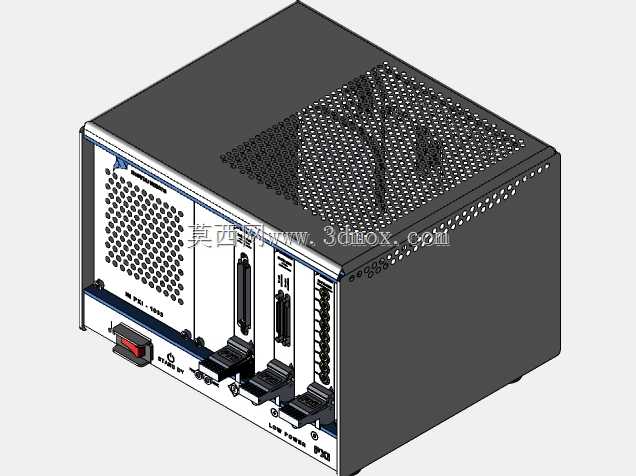

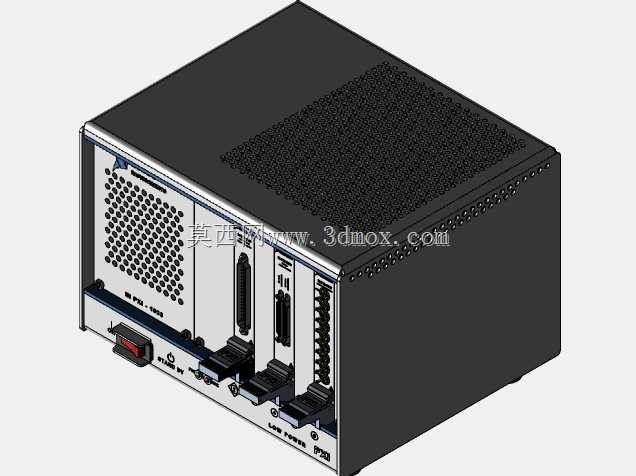

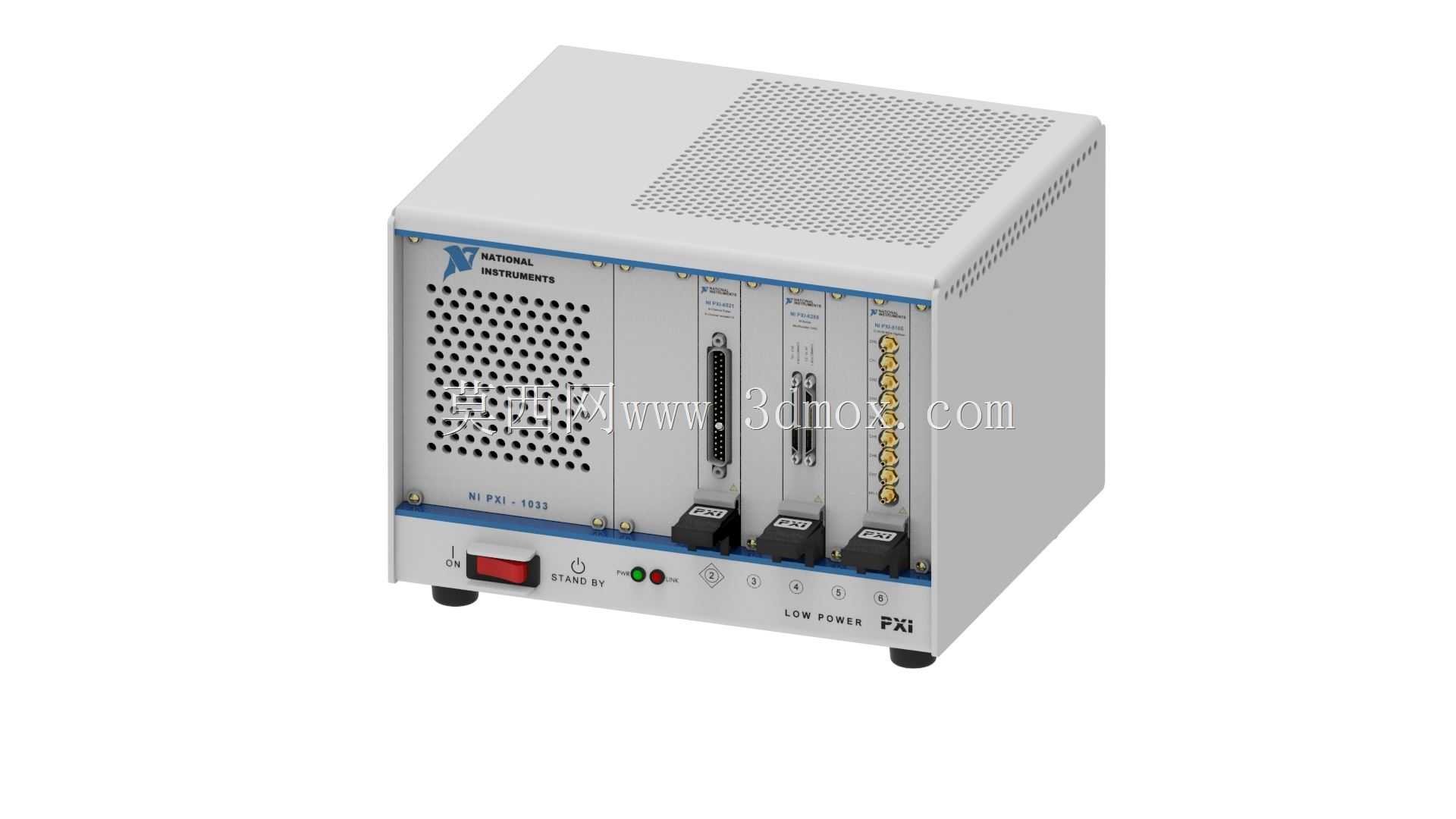

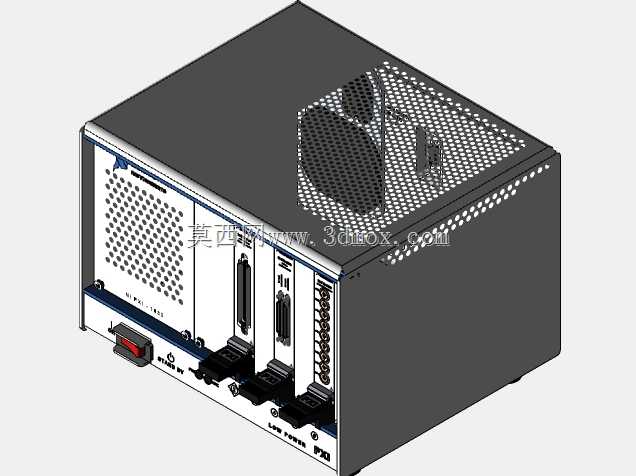

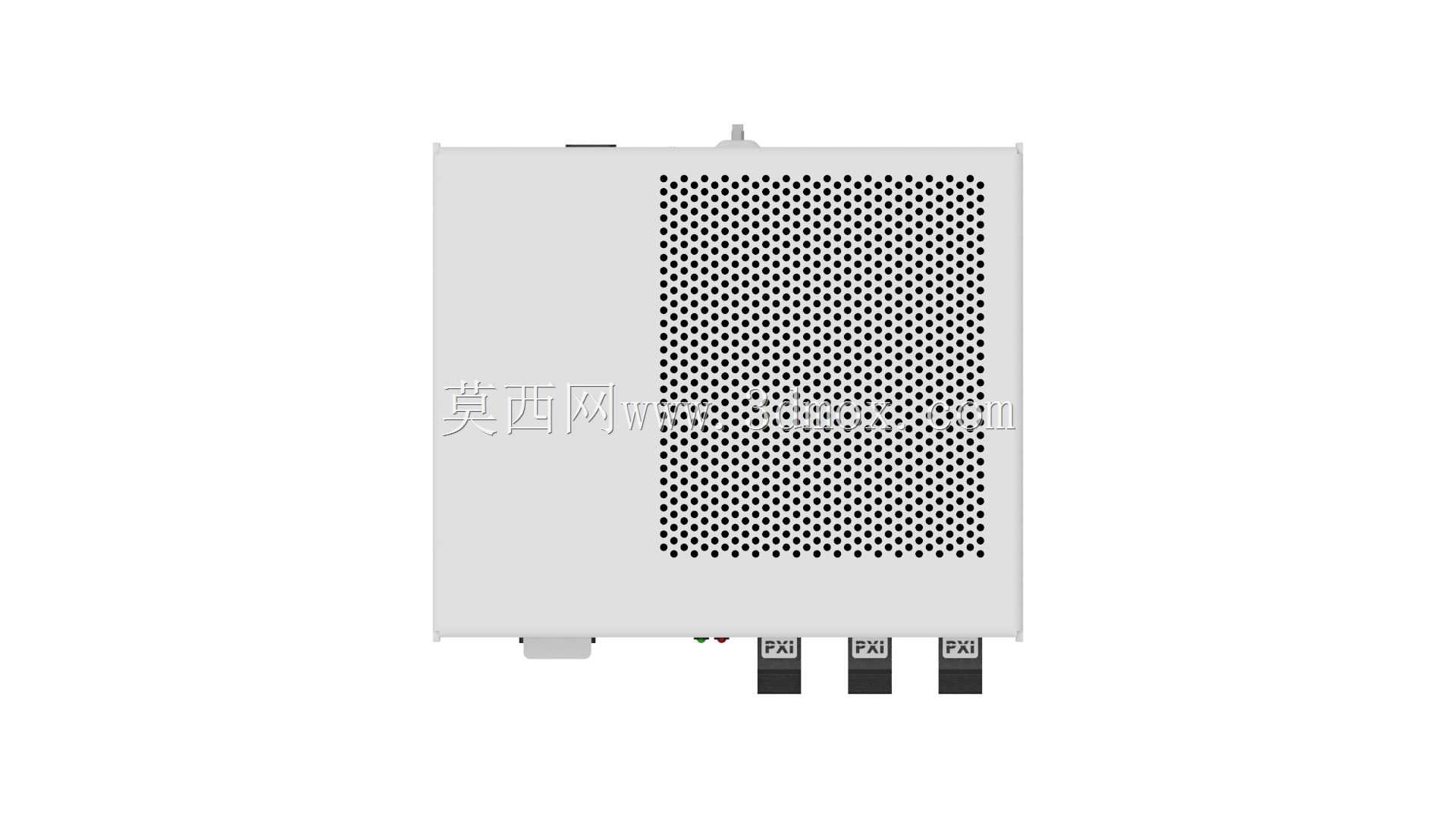

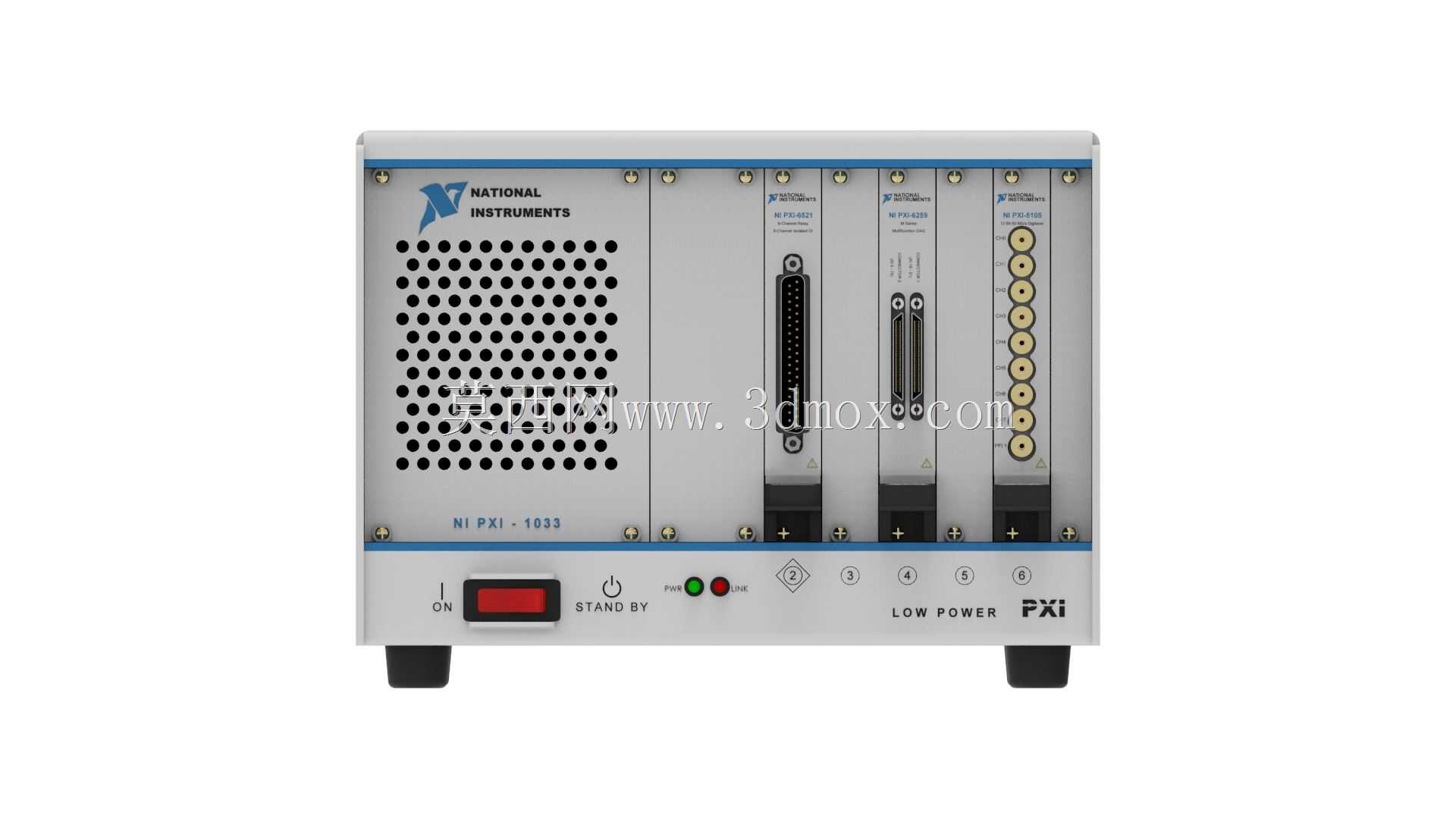

　　功能特性层面，机箱前面板集成了电源开关、状态指示灯，预留了多槽位的板卡安装空间，顶部设计有大面积通风冲孔，配合内部风道可实现自然对流散热，无需额外加装高转速散热风扇，既降低了运行噪音，也减少了风扇故障带来的系统停机风险，适合长期无人值守的远程控制场景使用。前面板的板卡接口区域做了统一的限位设计，不同功能的板卡插入后可保持前面板齐平，接口位置对齐，方便外部线缆的插拔与整理，电源输入区域做了独立的隔离设计，避免电源部分的电磁干扰影响采集板卡的测量精度。

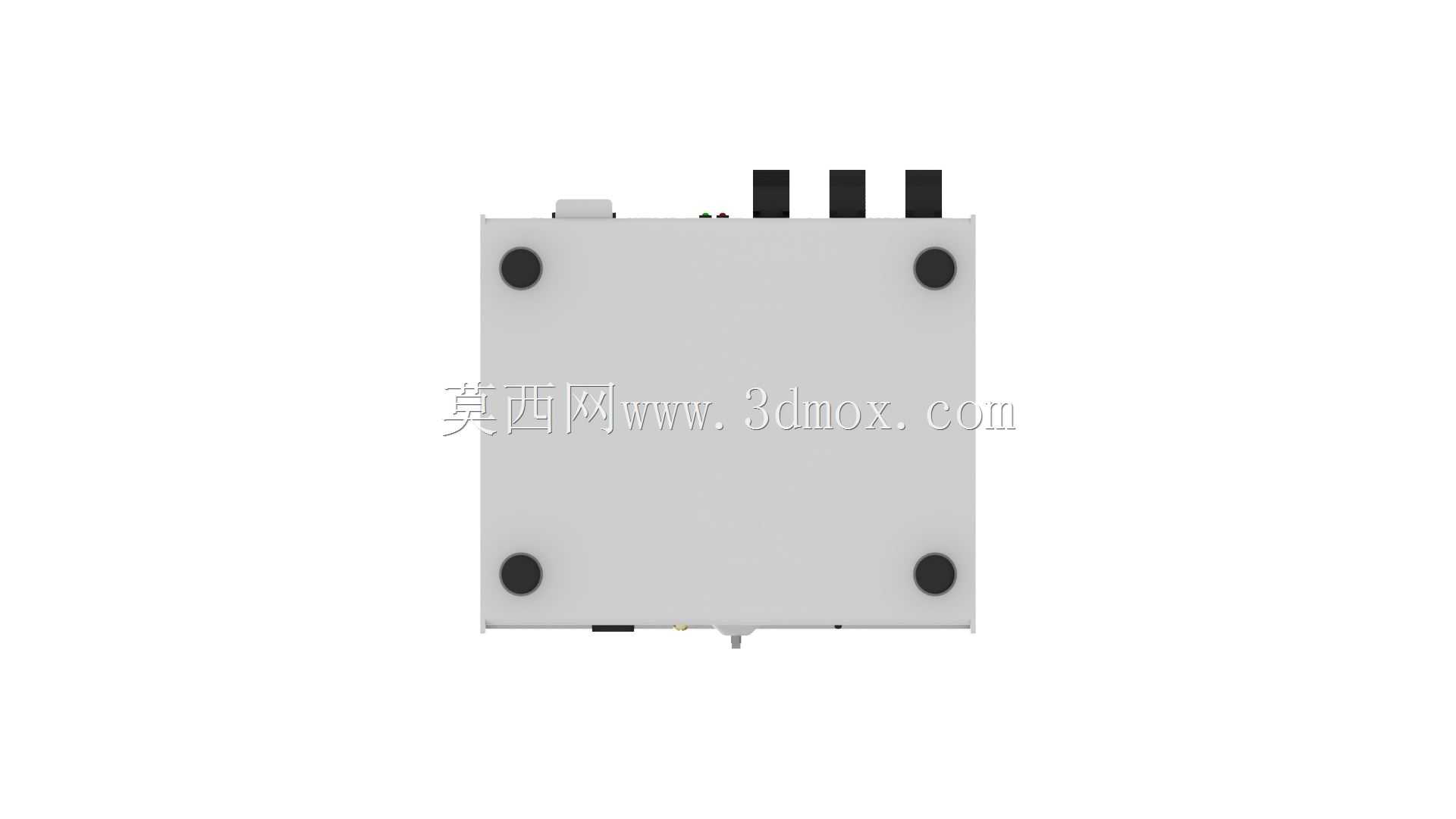

　　设计思路上，整体采用标准化的钣金折弯结构，主体外壳使用1.2mm厚的冷轧钢板折弯拼接，减少复杂的冲压模具投入，在保证结构强度的前提下降低开模成本，适配小批量生产的成本控制需求。机箱的四个边角做了圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，底部配备四个防滑橡胶脚垫，桌面放置时可起到防滑减震的作用，同时预留了壁挂安装孔位，可根据现场安装需求选择桌面放置或者壁挂固定两种安装方式，适配不同的现场部署环境。机箱内部的板卡导轨采用标准化的PXI槽位导轨，保证不同厂商的标准PXI板卡都可以顺利插入，导轨的定位精度控制在0.1mm以内，避免板卡插入时出现对位不准导致的金手指接触不良问题。

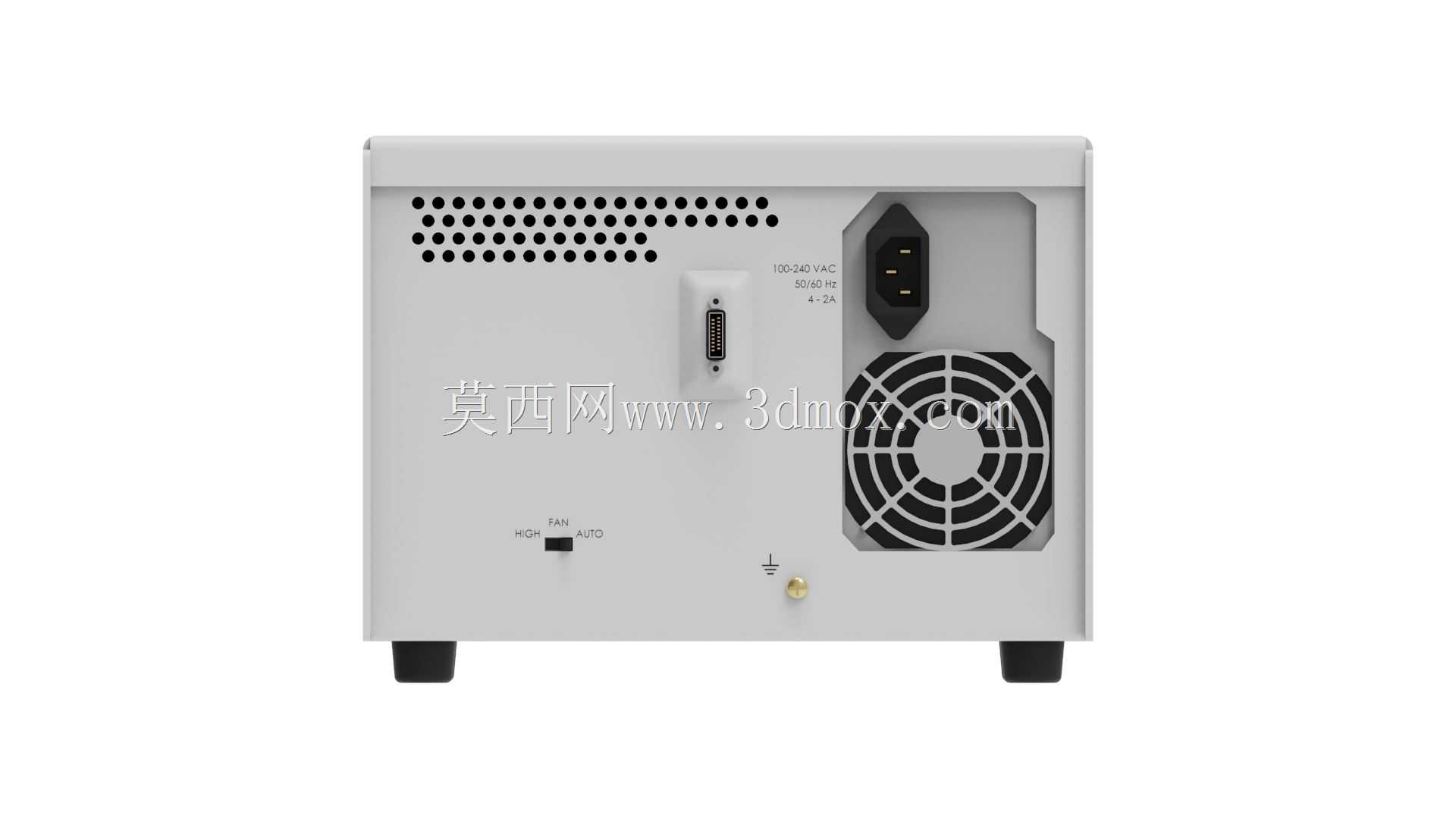

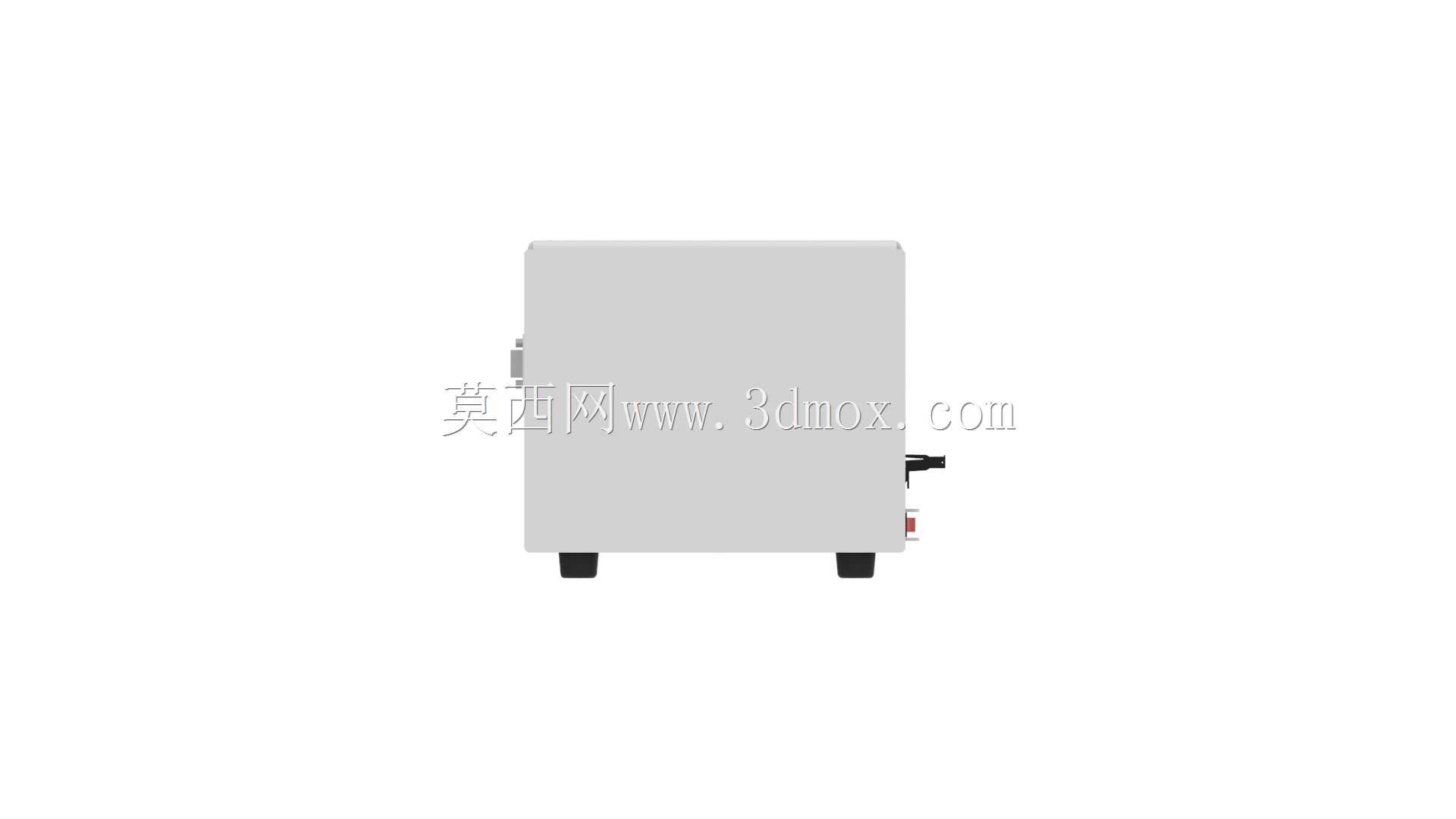

　　外形尺寸与安装边界方面，机箱整体宽度适配标准19英寸机柜的半宽安装尺寸，高度为4U标准机架高度，深度控制在300mm以内，既可以单独放置在桌面使用，也可以搭配安装支架固定在标准机柜内，安装孔位的间距符合通用工业设备的安装规范，无需额外定制安装转接件。机箱后侧预留了电源输入接口、散热通风槽以及主控板卡的对外扩展接口位置，接口区域的开孔尺寸按照通用连接器的尺寸预留，方便后续根据不同的功能需求配置对应的对外连接器。机箱的侧板采用可拆卸式设计，拧下侧边的固定螺丝即可拆下侧板，方便内部板卡的更换与维护，内部的走线槽做了分层设计，电源线与信号线分开走线，进一步降低电磁干扰对测量信号的影响。在结构强度设计上，机箱的承重部位做了折弯加强筋处理，在板材厚度较薄的前提下保证整体结构刚性，满配板卡的情况下机箱不会出现明显的形变，保证板卡金手指与背板连接器的接触可靠性，长期运行下不会出现接触松动的问题。
