LM2596降压电源模块结构设计

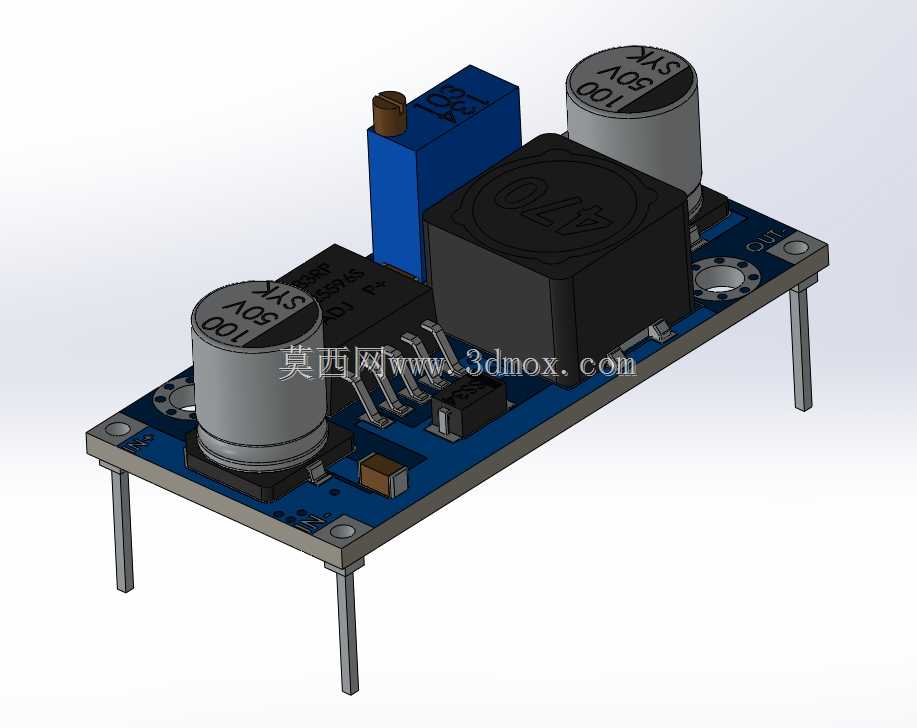

　　做嵌入式设备、小型工控板卡开发的工程师，基本都绕不开这类DC-DC降压模块的选型与结构适配，LM2596作为经典的开关降压方案，在各类低压供电场景里的普及率极高，小到学生做的电子竞赛作品，大到工业现场的分布式传感器供电节点，都能见到它的身影。这次建模还原的是市面上最通用的可调输出版本LM2596模块，从结构设计的角度出发，首先要考虑的是实际装机时的安装兼容性，模块整体采用长条形PCB布局，四个角预留了标准3mm直径的安装固定孔，孔位间距适配市面上通用的绝缘支撑柱规格，既可以用铜柱直接固定在设备内部的安装平面上，也可以配合排针做直插焊接，适配不同的装机空间需求。

　　从功能布局来看，模块上的功率电感、输入输出电解电容、调压电位器、整流二极管、电源芯片的排布完全遵循开关电源的布线逻辑，功率回路的走线宽度做了加宽处理，建模时也还原了PCB上的丝印标识，包括输入输出的极性标注、调压方向提示，避免实际接线时出现反接烧板的问题。输入端的电解电容靠近电源输入接口布置，用来滤除输入侧的纹波，输出端的电容紧邻输出接线端，配合功率电感构成LC滤波网络，能有效降低输出电压的纹波系数，满足多数数字电路、模拟小信号电路的供电要求。顶部的蓝色多圈可调电位器布置在模块侧边，装机后不需要拆解设备就能用螺丝刀调整输出电压，适配不同负载的供电电压需求，输出电压范围可以覆盖1.25V到35V的常用区间，最大输出电流可以到3A，足够驱动多数小型工控负载、单片机系统、通讯模块。

　　建模过程中对各个元器件的外形尺寸做了1:1还原，包括电解电容的直径与高度、功率电感的封装尺寸、电位器的调节旋钮高度、接线端子的插拔空间，这些细节直接决定了结构设计时的预留间隙是否合理——很多新手工程师做设备结构时只看PCB的长宽尺寸，忽略了板上元器件的突出高度，最后装机时出现电容顶到外壳、电位器被结构件挡住无法调节的问题。模块底部的支撑脚高度也做了还原，实际使用时这四个金属插脚既可以作为直插引脚焊接在主板上，也能让模块底部和安装平面留出足够的爬电距离，避免积尘、凝露导致的短路问题。

　　从实际应用场景来说，这类模块常被用在24V转12V给工控传感器供电、12V转5V给USB设备或单片机系统供电、车载设备里的电瓶电压降压稳压等场景，相比线性稳压方案，它的转换效率更高，发热更小，不需要额外加装大面积散热片就能在额定负载下长期稳定工作。建模时也还原了PCB板的厚度、焊盘的位置、元器件的引脚成型角度，不管是做设备内部的结构干涉检查，还是做教学演示用的装配爆炸图，都能直接复用这个模型，不需要再反复核对实物尺寸调整模型比例。另外模块上的肖特基二极管紧贴PCB布置，和功率电感、主芯片保持了合理的安全间距，避免高压差情况下的爬电风险，这些细节在建模时都做了准确还原，能直观体现开关电源模块的布局设计逻辑，给刚接触电源设计的结构工程师、电子工程师做参考，理解功率类板卡的布局避让要求。
