6x6直插式轻触按键三维结构设计

　　在消费电子、工控板卡、小型家电的PCB板级设计里，这类6x6规格的直插轻触按键是出镜率极高的板载交互元件，但凡需要用户做短按触发、功能切换、复位确认的板端场景，几乎都能看到它的身影——小到蓝牙模块的配对按键、开发板的复位键，大到工控面板的手动触发按钮、小家电的功能选择键，这类按键凭借稳定的触发手感、极低的导通阻抗、成熟的波峰焊适配性，成为板级交互元件里的常青选型。

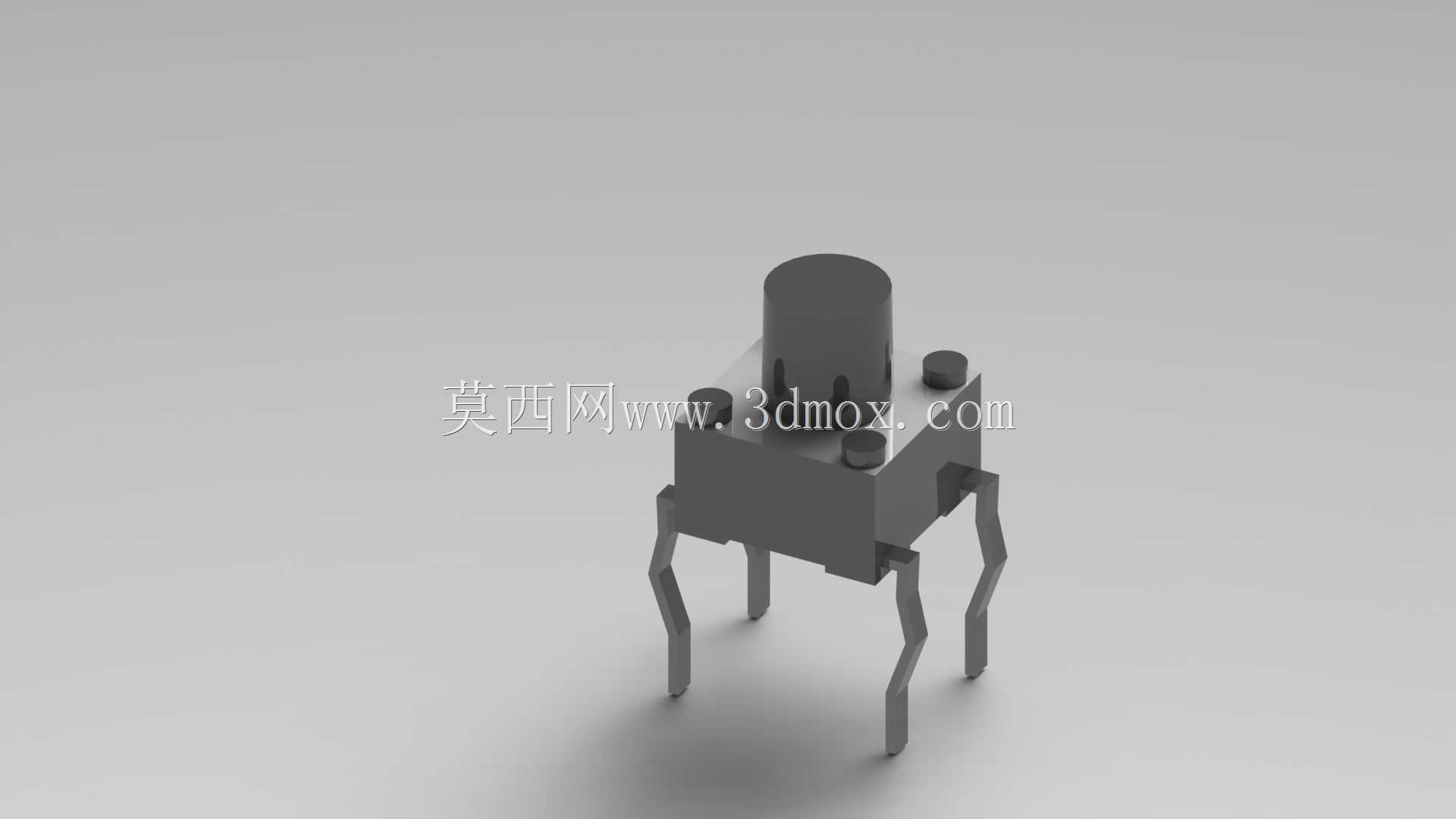

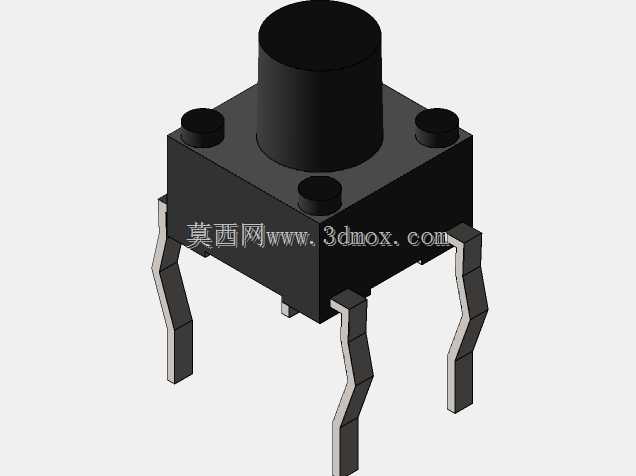

　　从结构设计的角度拆解这款按键，首先要明确它的安装边界：本体基座的平面尺寸严格控制在6mm×6mm，这也是行业内对这类通用轻触键的通用尺寸约定，这个尺寸刚好适配多数PCB板上预留的标准按键焊盘间距，四个直插引脚的中心距完全匹配行业通用的2.54mm网格孔位，不需要额外定制焊盘，直接调用标准封装库就能完成Layout，能大幅缩短硬件设计的周期。引脚采用弯脚直插结构，插装后引脚穿过PCB焊盘，经过波峰焊就能牢牢固定在板面上，相比贴片按键，直插结构的抗侧向拉扯能力更强，在经常需要按压、使用场景存在轻微振动的设备里，直插款的焊接可靠性更有优势，不会因为反复按压出现引脚脱焊的问题。

　　按键的核心触发结构藏在黑色绝缘基座内部，基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊时260℃左右的高温冲击，不会出现基座融化、内部结构移位的问题。基座内部集成了弹性金属触片，当顶部的圆柱形按帽受到垂直向下的按压力，达到预设的触发力值时，内部触片发生形变，连通两个固定引脚完成电路导通，松开按压力后触片依靠自身弹性复位，电路断开，这种结构的触发行程通常在0.25mm左右，触发反馈清晰，不会出现按下去无响应或者卡滞的问题。顶部的圆柱形按帽高度做了适配常规面板的设计，当PCB安装在设备外壳内部时，按帽刚好能伸出外壳的按键孔位1-2mm，用户按压时不需要刻意对准，手指轻触就能完成操作，按帽的边缘做了微小的圆角处理，反复按压也不会刮伤手指。

　　做这类按键的三维建模时，首先要优先保证安装尺寸的准确性，尤其是四个引脚的相对位置、引脚直径、引脚伸出基座的长度，这些尺寸直接决定了按键能不能顺利插装到PCB上，一旦尺寸偏差超过0.1mm，就可能出现插装困难、焊接偏移的问题。其次要还原内部结构的运动行程，虽然做整机装配时不需要把内部的金属触片完全画出来，但要预留出按帽的上下运动空间，避免外壳或者周边元件挡住按帽的按压行程，导致按键按不动。另外要注意按键本体的高度方向尺寸，从引脚底部到按帽顶部的总高度，要和外壳到PCB的安装间距匹配，既不能让按帽突出外壳太多影响外观，也不能突出太少导致用户按不到。

　　在实际选型应用时，这类按键通常用在触发频率不算极高的场景，额定电流通常在50mA左右，不能用在大功率通断的回路里，只能作为信号触发使用。安装时要注意按键周边3mm范围内不要布置过高的元件，避免按压时干涉，同时焊盘的设计要做加大处理，提升焊接的牢固度。如果是用在户外或者潮湿环境的设备里，还可以在按键外部加装防水硅胶帽，不过这款基础款的按键本身是不防水的，结构设计时要根据使用场景考虑是否增加防护结构。

　　从结构可靠性的角度看，这类直插轻触按键的寿命通常能达到10万次以上的按压循环，足够满足多数消费电子和工控设备的使用寿命要求，建模时不需要额外做加强结构，只要严格按照行业通用尺寸绘制，就能和市售的标准件完全匹配，结构设计时直接调用模型就能完成整机的干涉检查，不需要反复打样验证尺寸，能大幅提升研发效率。
