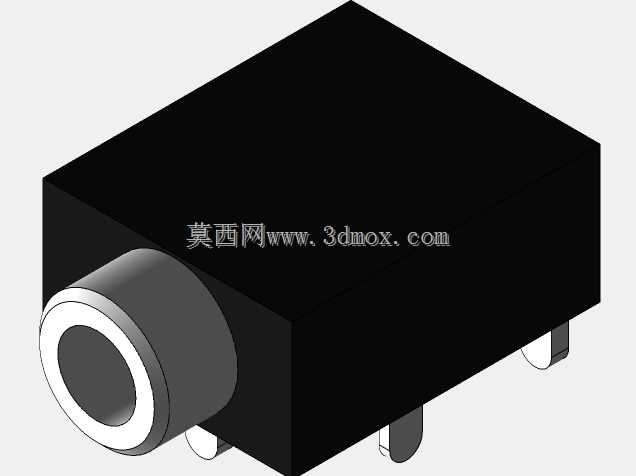

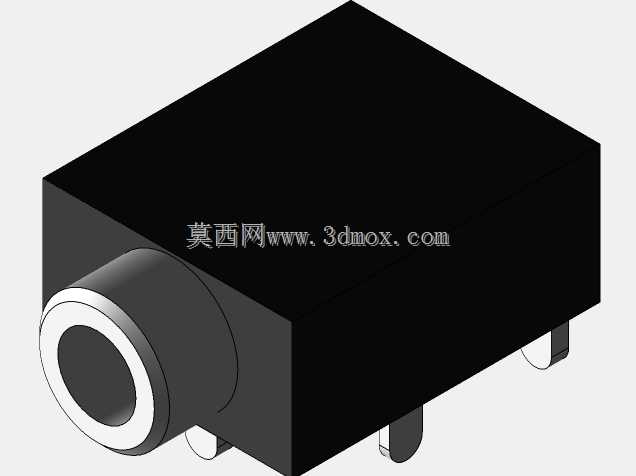

带螺母3.5毫米TRS耳机插孔PCB安装支架

　　日常做消费类电子结构设计时，3.5mm音频接口的选型和安装适配是绕不开的细节，这款带配套螺母的TRS耳机插孔PCB安装支架，就是专门针对板载音频接口的固定需求设计的结构件。很多工程师在做小型音频设备、工控音频模块、便携检测仪器的板卡设计时，经常会遇到直插式耳机座受力易松动、反复插拔后焊盘脱焊的问题，这款支架的核心作用就是给插孔提供额外的机械支撑，把插拔时的径向受力分散到PCB板和安装面板上，而不是全部由焊盘承担。

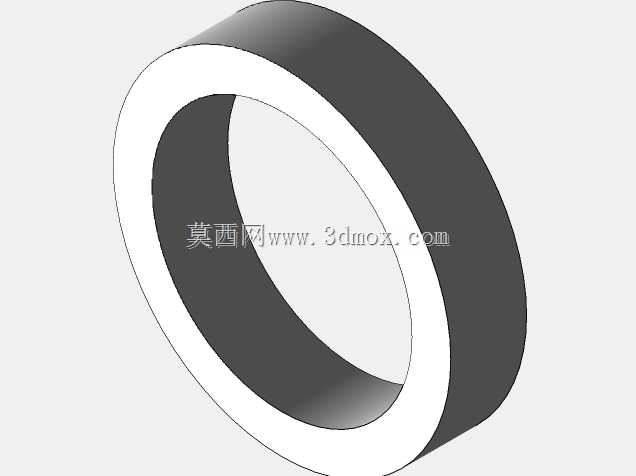

　　从实际安装场景来看，这款支架适配标准1/8英寸也就是3.5mm规格的TRS三芯耳机母头，采用PCB通孔安装方式，插孔的插接端伸出支架主体，预留的螺纹轴可以穿过设备面板的预制安装孔，再搭配配套的M6螺母从面板外侧锁紧，就能把整个插孔组件牢牢固定在面板与PCB之间，哪怕是频繁插拔耳机插头，也不会出现插孔歪斜、焊盘开裂的情况。设计的时候特意把支架主体做成立体包覆式结构，除了固定插孔的插接端，还预留了引脚避让空间，不会和PCB上的其他贴片元件产生干涉，底部的支撑脚刚好贴合PCB板面，焊接的时候可以辅助定位，不用额外做治具固定插孔位置。

　　尺寸边界上，支架的主体轮廓刚好包裹住标准3.5mm TRS母座的塑封本体，伸出的螺纹轴长度适配1-2mm厚度的设备面板，不管是塑料外壳还是薄金属外壳都能兼容，通孔安装的引脚间距符合通用PCB设计的孔位规范，直接调用标准封装就能完成布板，不用单独做封装修改。配套的M6螺母是标准细牙规格，市面上的普通扳手就能完成锁紧操作，后期维护更换的时候不用找专用工具。

　　从功能特性来说，这种带支架固定的耳机座相比普通直插母座，抗侧向力的能力提升非常明显，普通直插母座在受到侧面10N左右的外力时就可能出现焊盘脱落，而加了这款支架之后，外力会通过支架传递到PCB板和面板上，焊盘只需要承担电气连接的作用，机械应力完全由结构件承担，能大幅提升音频接口的使用寿命。在做工业级音频设备、户外便携音箱、教学用音频实验板这类使用场景比较复杂的产品时，这种带固定支架的插孔组件是更稳妥的选型，不用额外设计单独的固定压片，能节省不少结构设计的时间，也能减少装配工序。

　　建模的时候特意还原了支架和螺母的配合间隙，螺纹部分做了标准的公差适配，支架的内壁和母座本体之间预留了0.1mm的装配间隙，方便生产组装的时候顺利压入，不会出现过紧压坏母座塑封或者过松旷动的问题。引脚的伸出长度也符合波峰焊的工艺要求，穿过PCB之后的引脚长度刚好控制在1.5-2mm之间，不会因为引脚过长导致焊接时连锡，也不会因为过短导致焊接强度不足。
