氧气管道用角式法兰连接过滤器

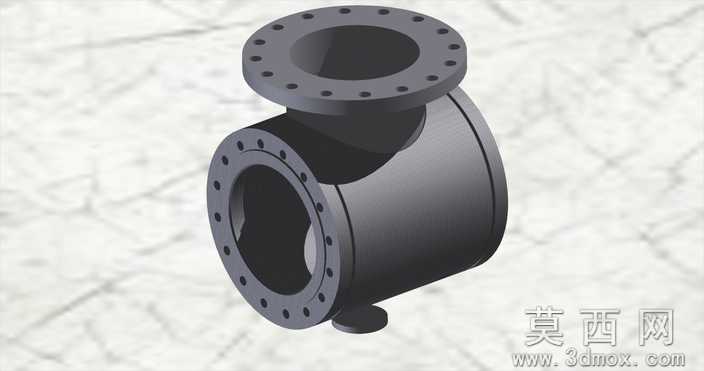

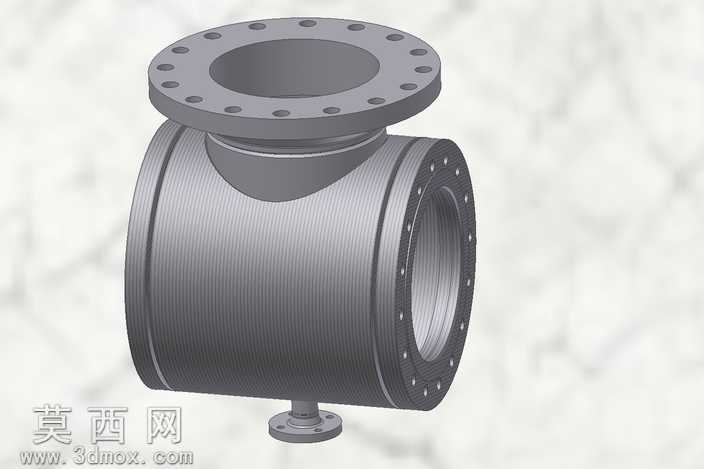

本作品为氧气输送管路配套的角式过滤器三维建模成果，建模阶段围绕管路过滤的核心功能展开结构设计，整体采用直角式流道布局，两个连接端均采用标准法兰结构，法兰端面均匀排布螺栓连接孔，可直接与同规格的工业管路法兰对接，保障安装后的连接密封性与结构强度。建模过程中严格遵循管路配件的尺寸规范，对法兰盘的厚度、螺栓孔的孔径与分布圆直径、筒体的壁厚参数均做了精准的参数化设定，确保模型可直接用于后续的工程装配校验。模型主体的过滤腔采用圆弧过渡的筒体结构，避免流道内出现直角死角，减少氧气输送过程中的流阻损失，筒体底部设置有小型排污接口结构，可用于过滤腔内积存杂质的定期排出，保障过滤功能的长期稳定运行。材质渲染阶段，主体部件采用哑光深灰金属材质，还原工业铸钢部件的真实质感，法兰端面做了细微的机加工纹理处理，区分铸造面与机加工面的视觉差异，螺栓孔边缘做了倒角细节处理，还原真实机加工零件的工艺特征。设计思路上，该过滤器针对氧气输送场景的特殊要求，整体结构无尖锐凸起、无易积尘的封闭死角，流道内壁做了平滑处理，避免氧气高速流动时产生摩擦静电或涡流扰动，角式的结构布局可适配管路直角转向的安装场景，在完成管路转向连接的同时实现流体中微粒杂质的过滤，无需额外加装转向接头，有效简化管路系统的整体结构。建模过程中对各部件的装配关系做了严谨的干涉检查，确保法兰对接、腔体连接、排污接口的装配均无结构冲突，模型的细节还原度高，可用于流体仿真分析、管路装配演示、产品方案展示等多个场景，能够直观呈现该款过滤器的结构特点与安装适配性。
