工业级七端口金属外壳USB集线器结构设计

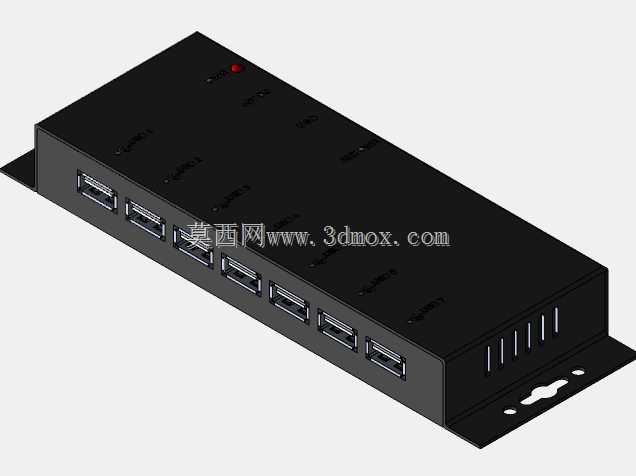

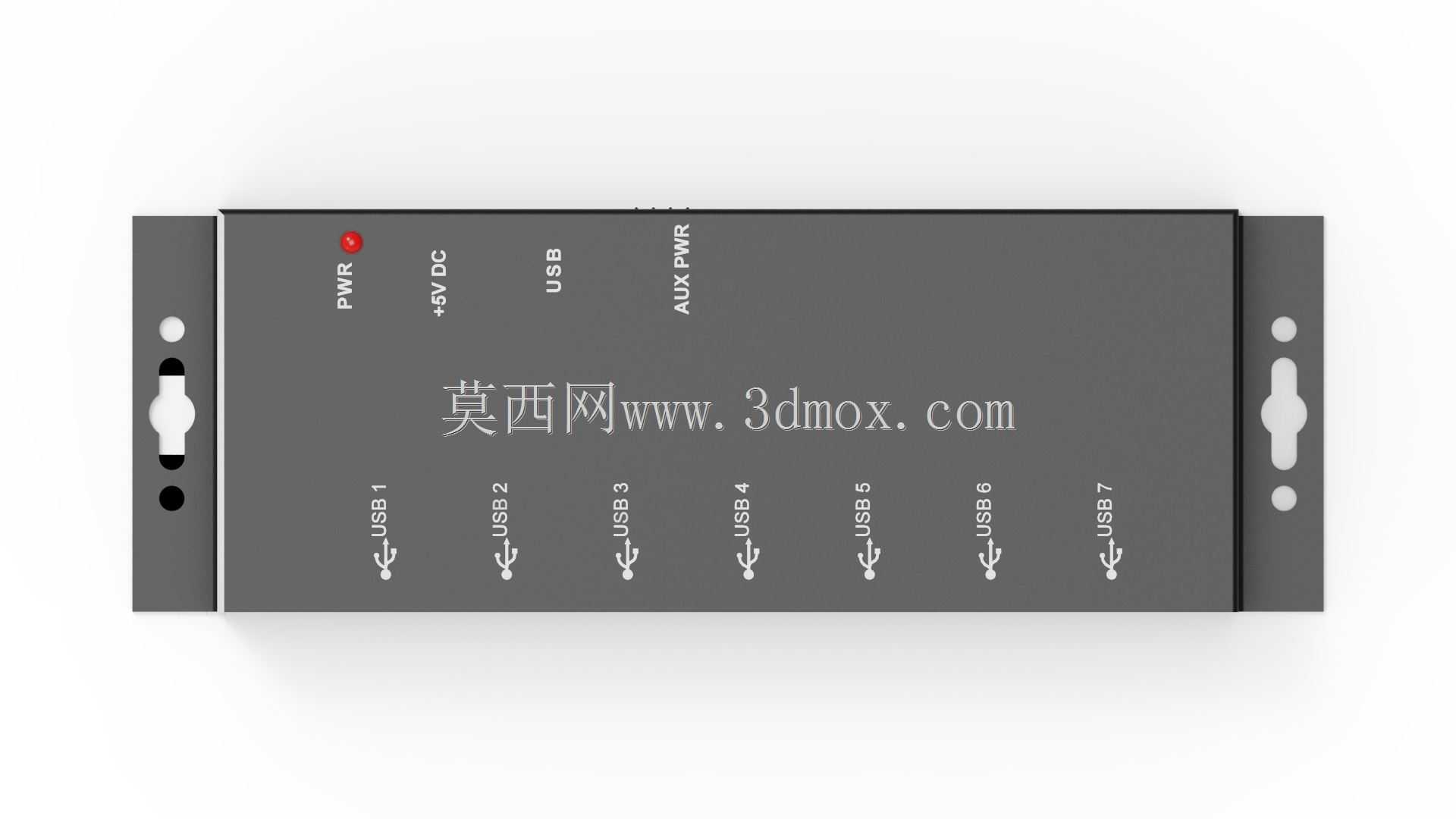

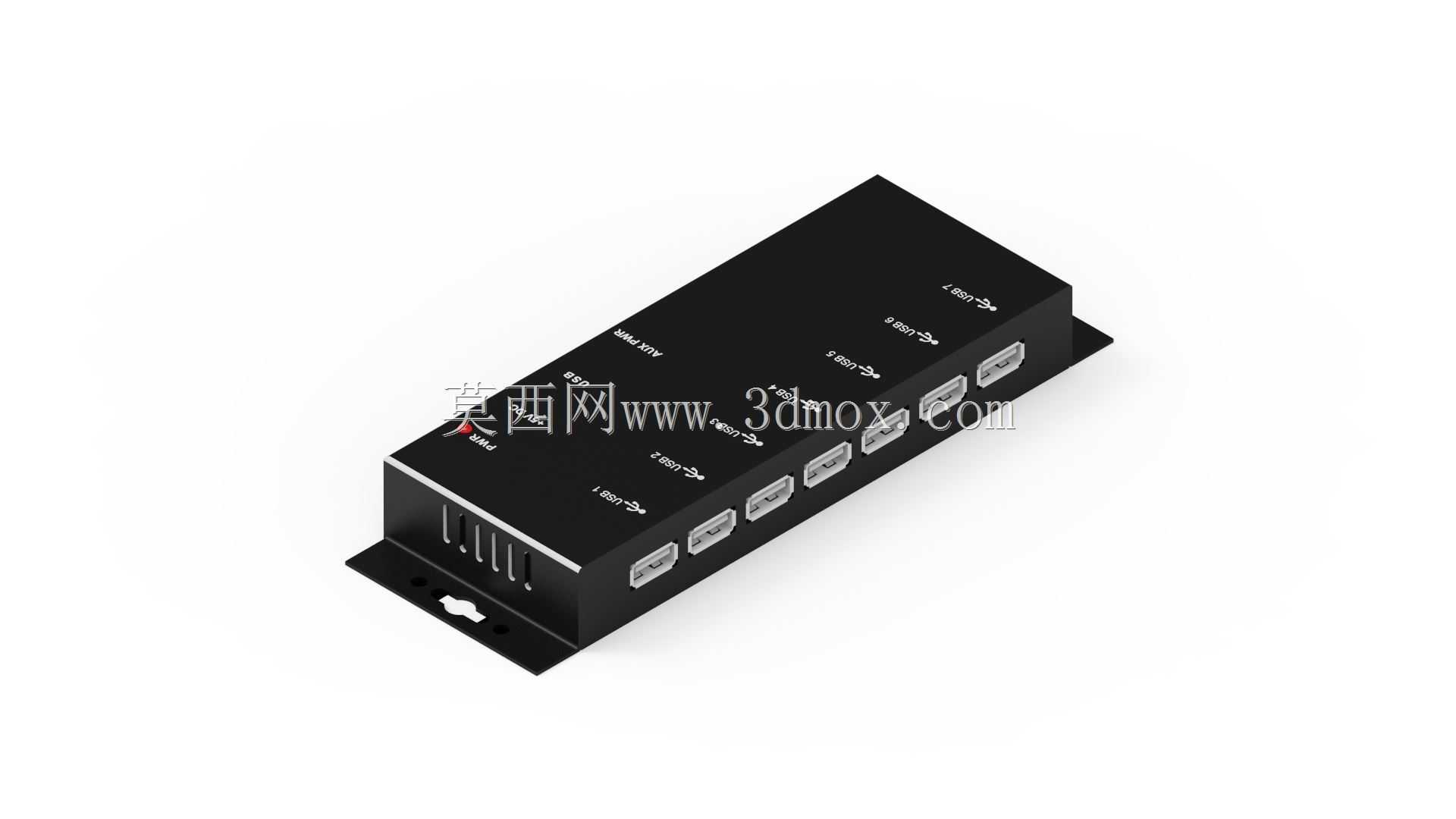

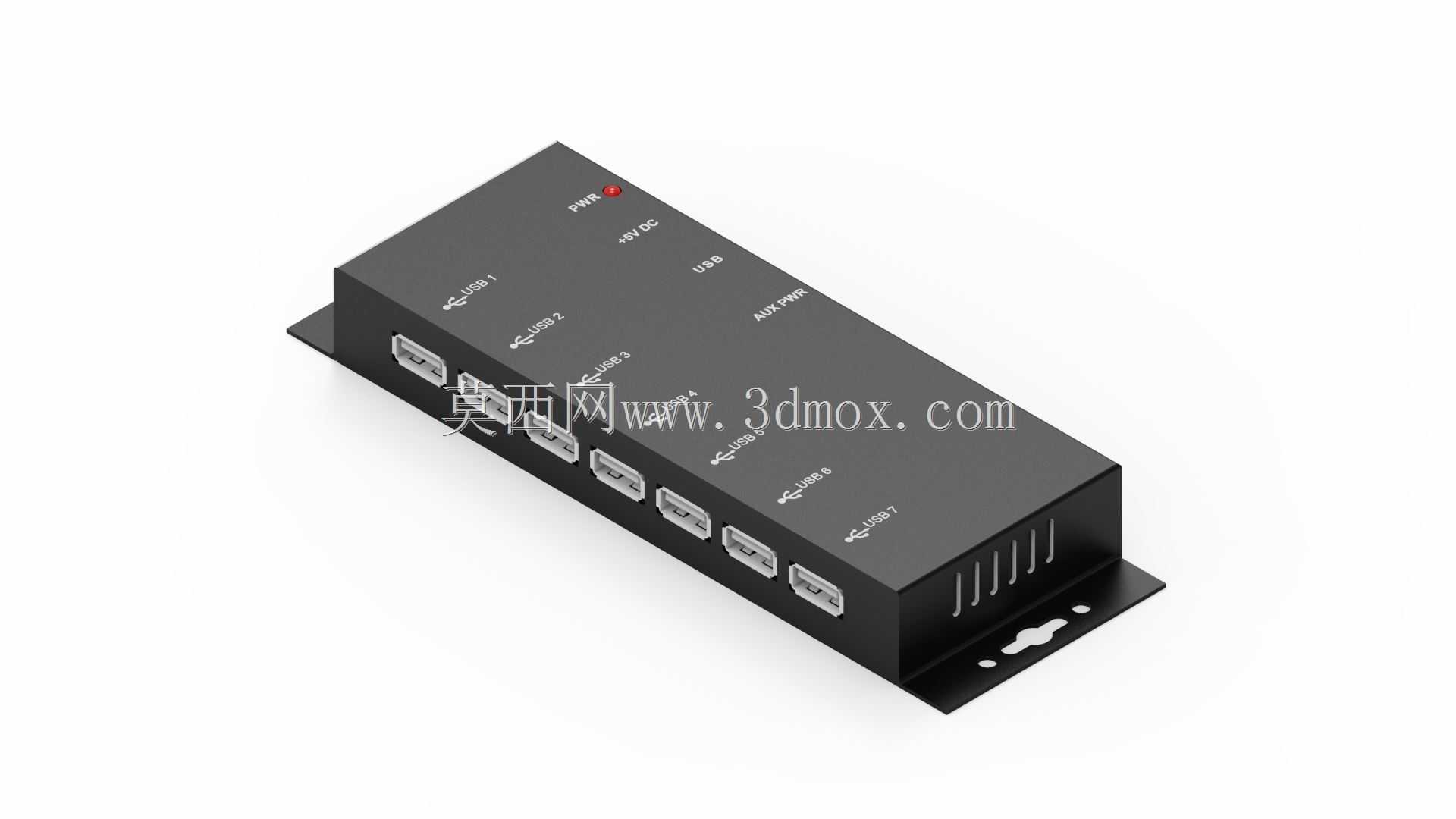

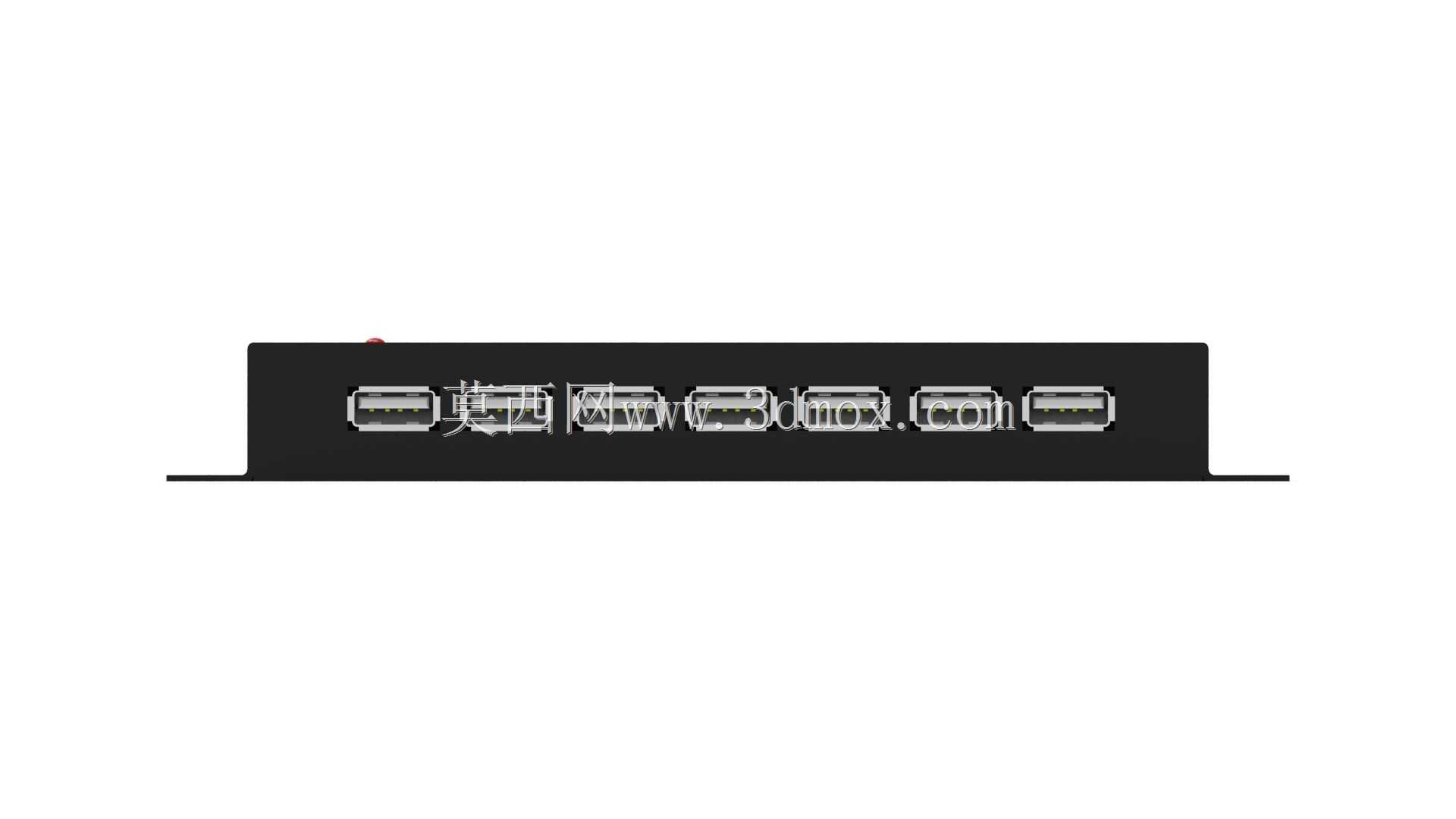

　　这款七端口工业USB集线器的结构设计，核心围绕工业现场复杂工况下的稳定使用需求展开，区别于消费级塑料外壳的USB扩展设备，整机采用一体化金属壳体作为承载主体，壳体材质选用冷轧钢板折弯成型，表面做哑光黑色喷塑处理，既可以抵御车间环境中的粉尘、轻微磕碰，也能起到电磁屏蔽作用，避免工业现场的变频设备、强电线路对USB数据传输产生信号干扰。从端口布局来看，七个USB-A接口沿壳体长度方向等间距排布在同一侧，每个接口旁都蚀刻有清晰的端口标识，方便现场运维人员快速识别对应接入的外设，壳体顶面预留了电源指示灯、状态指示灯的开孔，指示灯采用内嵌式安装，避免外力磕碰造成损坏，同时顶面还蚀刻有设备参数、警示标识的区域，标识内容采用激光蚀刻工艺，长期使用不会出现磨损脱落的情况。

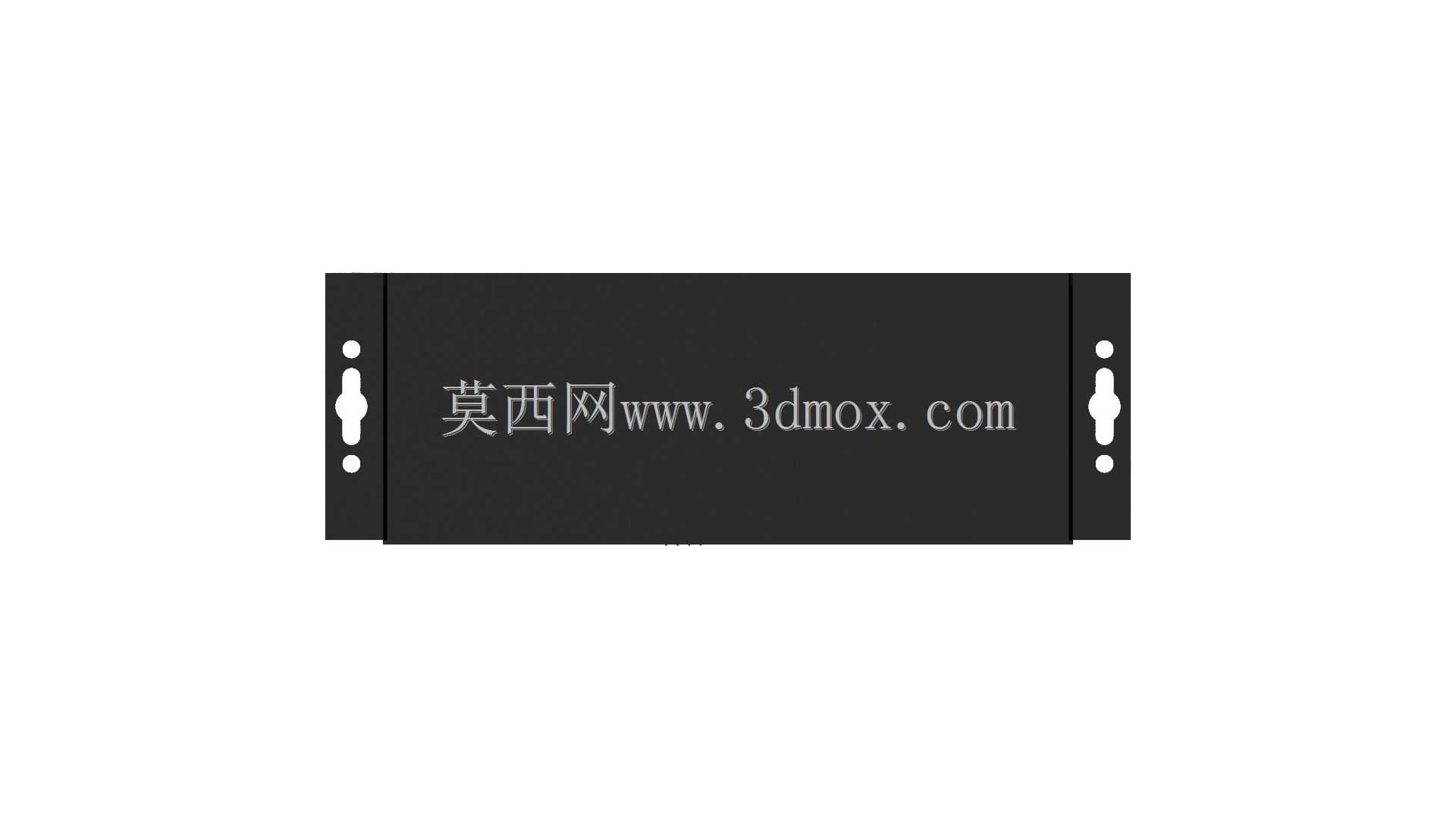

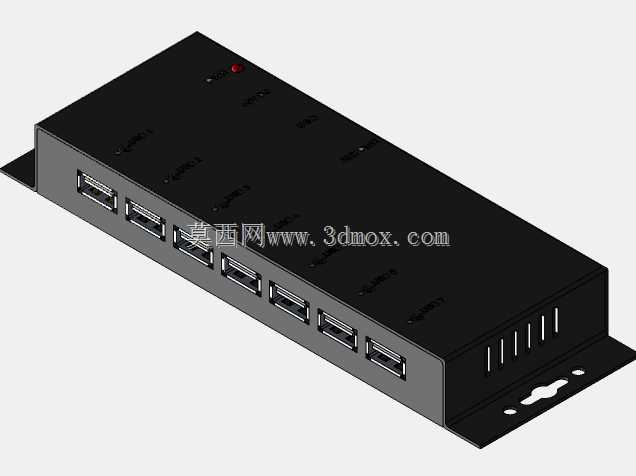

　　设备的安装结构设计充分考虑了工业场景的安装需求，壳体底部延伸出带安装孔的固定耳，两个固定耳分别位于壳体长度方向的两端，安装孔为长圆形设计，可以适配不同孔距的安装面板，既可以通过螺丝固定在设备机柜的内壁、工控机箱的预留安装位，也可以壁挂安装在生产线旁的支架上，安装时不需要额外定制转接支架，降低现场部署的改造成本。在内部结构设计上，金属壳体的内腔预留了足够的PCB板安装空间，PCB板通过铜柱与壳体底部固定，避免板卡与金属壳体直接接触造成短路，壳体侧面设计有贯通式散热槽，散热槽采用窄缝式结构，在保证空气流通带走板卡工作热量的同时，可以阻挡较大尺寸的金属碎屑、粉尘进入设备内部，适配车间多尘的使用环境。

　　从实际应用场景来看，这类多端口工业USB集线器主要用于工业自动化现场的外设扩展，比如连接工控机的USB接口后，可以同时接入扫码枪、工业相机、数据采集模块、调试U盘、鼠标键盘等多台外设，解决工控机自带USB端口数量不足的问题，相比消费级集线器，金属外壳的结构强度更高，在设备检修、线路拉扯的情况下不会出现壳体开裂、接口松动的问题。端口的焊接位置做了加强设计，每个USB接口的金属外壳都与PCB板做了多点焊接，接口插拔寿命远高于消费级产品，能够承受现场频繁插拔调试的使用强度。壳体的边角处做了小半径倒角处理，避免安装维护时锋利的钣金边角划伤操作人员，壳体的拼接处采用卡扣加螺丝的双重固定方式，既保证壳体的拼接强度，也方便后期拆开维护内部电路。

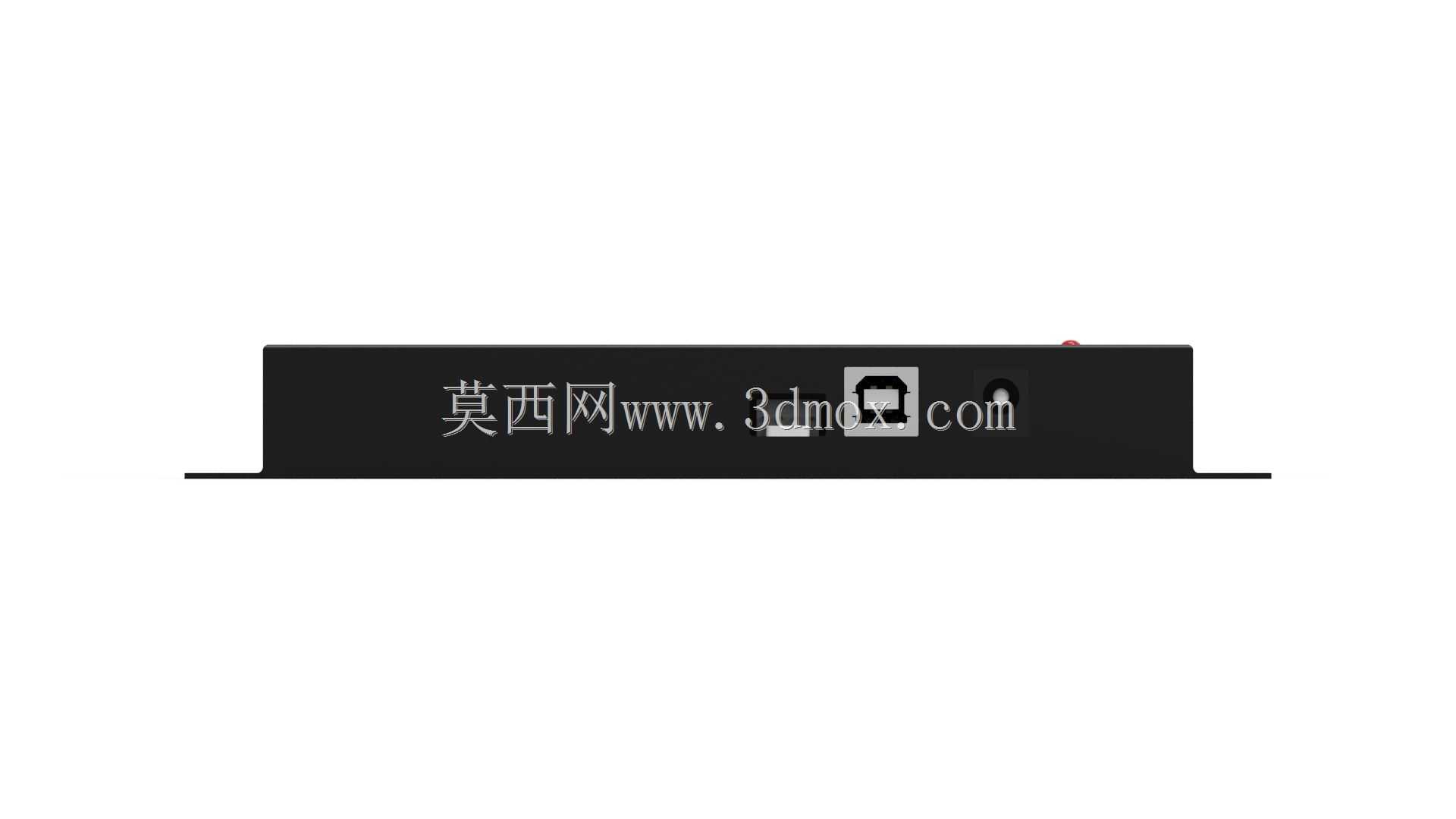

　　在尺寸边界上，整机长度控制在适配标准机柜安装空间的范围内，宽度与厚度都做了紧凑型设计，不会占用过多的柜内安装空间，出线端预留了足够的线缆弯折空间，接入电源线与上行USB线时不会出现线缆过度弯折导致的接触不良问题。设备的上行端口与电源端口设置在壳体的端部，与下行扩展端口分侧布置，避免多根线缆插接时互相干扰，理线更加规整。这类结构设计的USB集线器，还可以适配户外工控柜、移动检测设备等场景的使用需求，金属外壳的抗冲击、抗干扰能力，能够保证设备在振动、电磁干扰较强的环境下持续稳定工作，不会因为外界因素导致数据传输中断，影响生产线的正常运行。在建模过程中，需要重点关注钣金折弯的工艺合理性，固定耳的折弯角度、安装孔的位置公差需要控制在合理范围内，保证批量生产时的安装适配性，接口开孔的尺寸需要与选用的USB接口规格匹配，避免出现开孔过大缝隙不均、开孔过小无法装配的问题，散热槽的排布需要避开内部PCB板上的元器件位置，保证散热气流可以顺利流经发热元件，提升设备长时间工作的稳定性。
