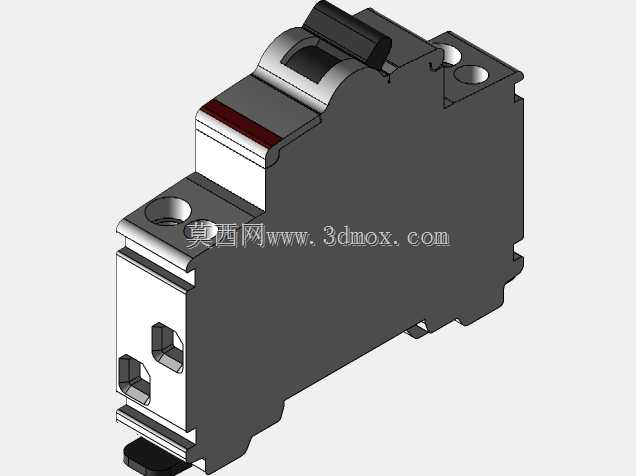

ABB SN201系列小型断路器简化装配模型

　　在低压终端配电系统的三维布局设计工作中，很多工程师都会遇到原厂元件模型过于精细导致装配文件卡顿的问题，这款SN201系列小型断路器的简化模型，正是针对整机装配、柜体布局场景开发的适配版本。不同于原厂提供的包含内部脱扣机构、触点细节、接线端子内部结构的全参数化模型，这个版本在保留所有安装、布局必需的外部特征前提下，对非必要的内部细节做了合理省略，能够在大型配电柜体、设备电控箱的总装文件中大幅降低显卡负载，提升装配操作、干涉检查、工程图导出的效率。

　　从实际应用场景来看，这类1P规格的小型断路器大量应用在工业控制柜、楼宇照明配电箱、设备终端配电回路中，承担回路过载、短路保护的核心功能，是低压配电回路里用量最大的基础保护元件之一。做整柜布局设计时，工程师不需要关注断路器内部的脱扣弹簧、磁脱扣线圈、动静触点的具体结构，只需要明确元件的外部安装尺寸、导轨卡扣位置、接线端操作空间、操作手柄的运动行程、相邻元件的安全间隙即可，这个简化模型完全覆盖了这些设计需求。

　　模型的外形尺寸严格对照实物的安装边界做了还原：宽度方向严格遵循1P模数化元件的18mm标准模数，确保多台断路器并排安装时的间距符合DIN导轨安装的规范要求；高度方向保留了元件在35mm标准导轨安装后的上下突出尺寸，能够准确校验柜内走线槽、柜门关闭时的安全间隙，不会出现模型尺寸偏小导致实际装配时柜门顶到元件的问题；深度方向还原了接线端子的前后位置，设计时可以准确预留接线、线缆弯曲的操作空间，避免出现端子距离柜板过近导致压线操作无法进行的问题。

　　设计思路上完全服务于装配场景的需求：模型保留了操作手柄的凸起外形与分合闸位置的轮廓特征，在做设备外观渲染、操作路径模拟时能够准确呈现元件的视觉效果；底部的导轨卡扣结构做了简化但保留了安装定位的基准面，装配时可以直接和35mm标准导轨做配合约束，不需要额外调整定位；进出线端的接线孔位置、接线螺钉的顶部轮廓都做了保留，在做布线设计时可以准确捕捉接线点位置，生成的布线路径和实际装配情况一致；侧面的散热槽、产品标识区域的轮廓做了简化处理，去掉了细小的倒角、文字特征，有效减少了模型的面片数量，即使在一个总装文件里放入几十台同型号断路器，也不会出现文件打开缓慢、旋转卡顿的情况。

　　对比原厂的精细模型，这个版本没有省略任何和布局、安装、布线相关的关键特征，比如手柄的最大操作高度、端子的接线范围对应的外部轮廓、安装后的基准面位置都和实物完全一致，做干涉检查时不会出现误判。很多工程师在做电控柜设计时，经常因为使用的元件模型尺寸不准，导致生产装配时出现元件装不下、操作空间不足、接线困难等问题，这类经过实际尺寸校验的简化装配模型，能够有效避免这类设计失误，同时兼顾大装配下的软件运行流畅度，非常适合整机布局、柜体设计、布线设计阶段使用。

　　在设备电控系统的设计流程中，这类简化模型的使用能够大幅提升设计效率：在方案布局阶段，不需要等待供应商提供精细模型，就可以快速完成柜内元件排布，核算柜体尺寸，预留安装空间；在详细设计阶段，模型的基准特征完整，可以直接生成物料清单、导出安装定位尺寸；在做仿真验证时，轻量化的模型不会影响软件的运算速度，能够快速完成柜内散热空间校验、操作安全距离检查等工作。对于需要频繁做配电方案调整、多项目复用元件模型的设计人员来说，这类兼顾尺寸准确性与轻量化特性的元件模型，是日常设计工作中非常实用的基础资源。
