2.54mm间距单排弯针公头接插件结构

　　在消费电子、工业控制板卡的板间连接场景里，这类2.54mm间距的直角弯针排针是应用频次极高的互联元件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，往往在PCB布局完成、结构件打样后才发现接插件干涉、插装空间不足的问题，最终不得不改版返工。从实际使用场景来看，这类直角弯针公头主要用于两块PCB呈垂直排布时的信号与小电流传输，比如工控主板与侧边接口板的连接、小型传感器模块与主控板的垂直插接、电源模块与负载板的90度转接场景，相比直插排针，它能大幅降低板卡堆叠后的整体高度，在紧凑型设备内部空间规划中优势明显。

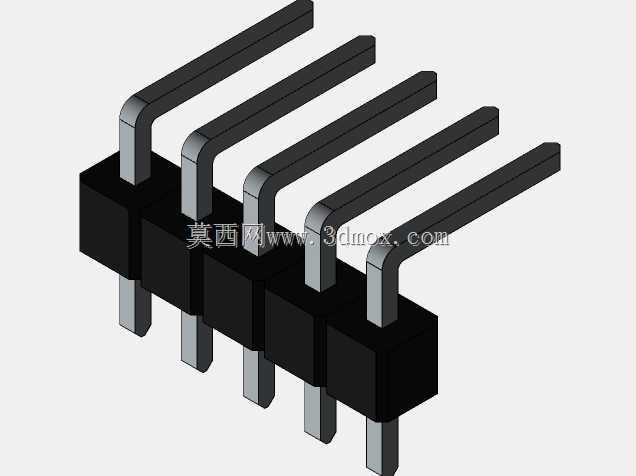

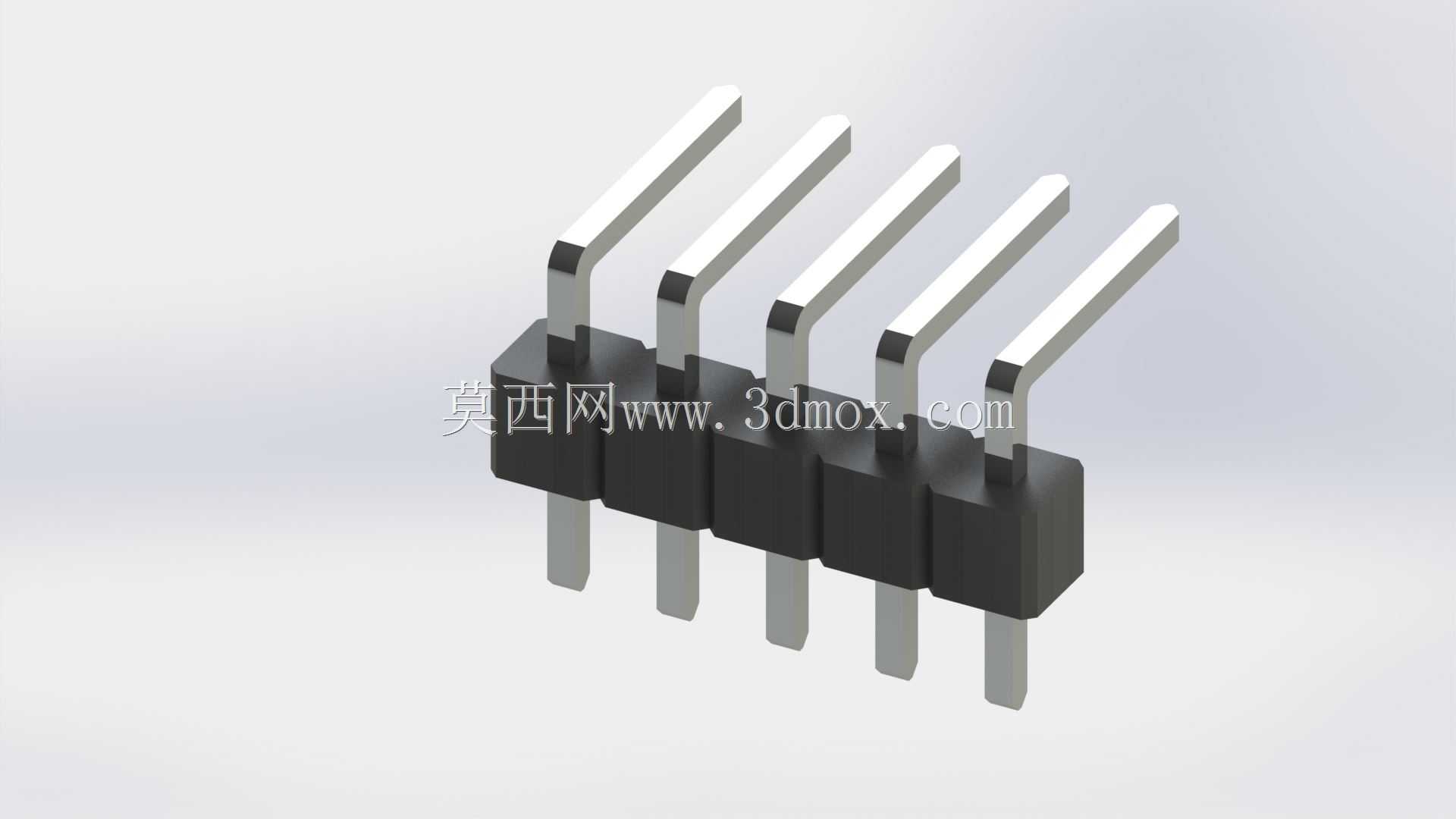

　　从功能特性上看，这款单排5Pin弯针公头采用标准2.54mm排针间距，也就是行业内通用的0.1英寸间距，能完美匹配市面上绝大多数2.54mm规格的母座、杜邦线接口，插针采用黄铜基材镀锡处理，接触电阻低，焊接性能好，能满足常规弱电信号传输以及3A以内的持续载流需求，绝缘基座采用耐高温PBT材质，过波峰焊时不会出现基座融化、插针移位的问题。直角弯折的插针分为焊接端与插接端两段，焊接端长度适配常规1.6mm板厚的PCB，插装后焊接端露出PCB背面的长度控制在1mm以内，不会和背面的结构件或者其他元件产生干涉，插接端的长度则匹配常规母座的插接深度，插合后保持足够的保持力，不会因为设备运输、使用过程中的振动出现松脱。

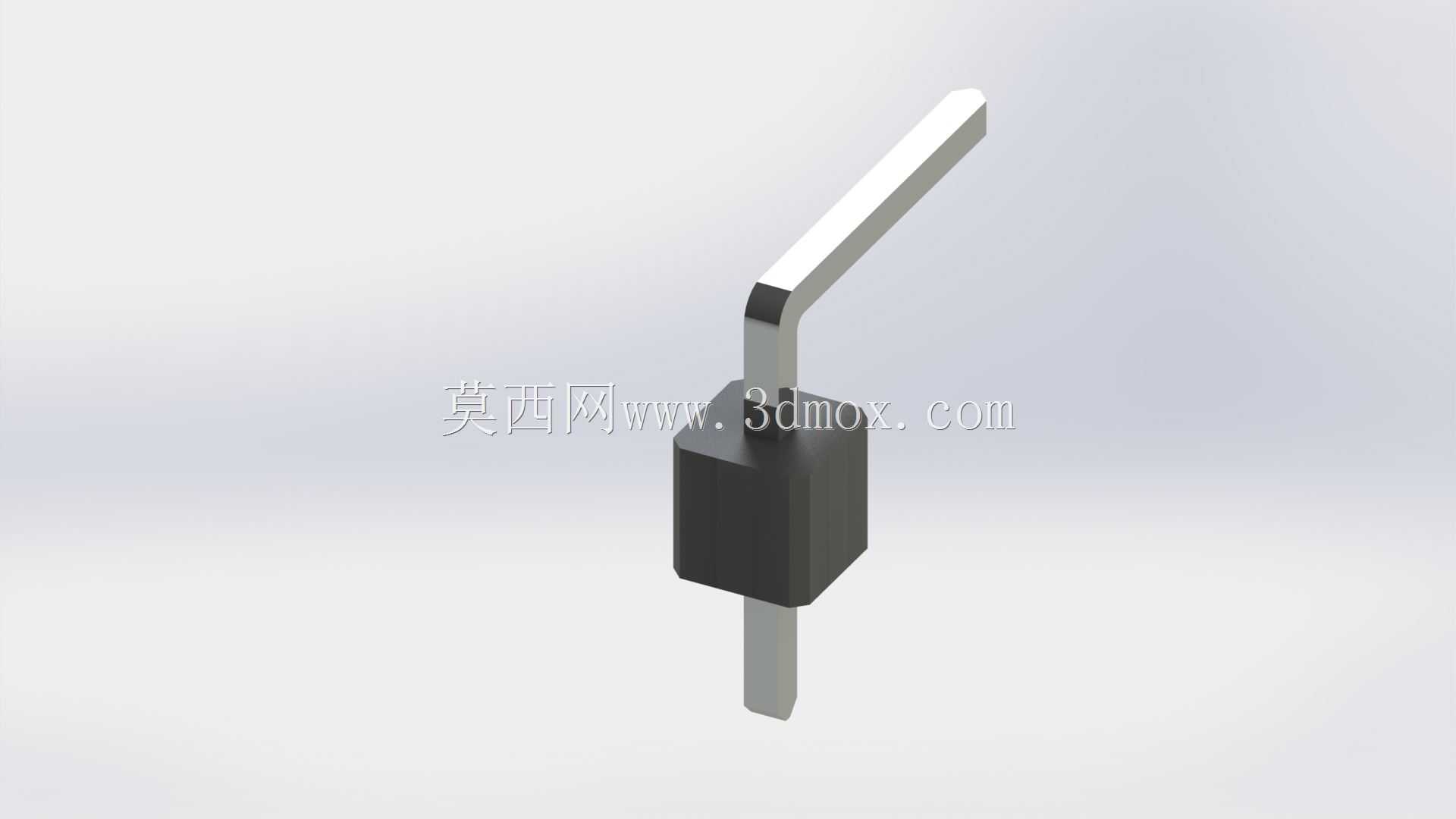

　　设计这类接插件三维模型的时候，首先要严格卡准2.54mm的pin距公差，常规工业级应用下pin距公差要控制在±0.05mm以内，否则批量焊接时会出现插针对不准PCB焊盘的问题，直接导致SMT或者波峰焊不良。其次是插针的弯折半径，弯折处不能出现直角死折，否则插针内部会产生应力集中，在后续插拔或者温度循环过程中容易出现断裂，常规设计里弯折内R控制在0.3mm左右，既保证弯折角度精准为90度，又不会损伤插针基材。绝缘基座的外形尺寸也要严格控制，单排5Pin的基座总长度为12.7mm，宽度为2.54mm，基座高度为5mm，相邻pin之间的隔槽深度要足够，避免相邻插针之间出现爬电距离不足的问题，在220V以内的交流应用场景下，2.54mm间距的爬电距离完全满足安规要求。

　　安装边界方面，很多工程师做结构设计时只预留接插件本身的尺寸，忽略了插拔操作空间以及线束弯折空间，这类弯针排针在垂直板上焊接完成后，插接母座或者杜邦线时，需要在插接方向预留至少15mm的操作空间，方便手指或者工装完成插拔动作，如果是设备内部空间特别紧凑的场景，也要预留至少8mm的空间供镊子等工具操作。另外焊接端所在的PCB上，焊盘周边1mm范围内不能布置过高的元件，否则过波峰焊时会出现挡锡、焊接不良的问题，插针的插接端轴线要和PCB板面保持平行，公差控制在±1度以内，否则和对接母座插合时会出现单边受力，长期使用后容易出现接触不良。

　　在实际选型过程中，还要根据应用场景确认插针的镀层，如果是高湿度、有盐雾的户外或者工业场景，需要选择镀金镀层的插针，避免长期使用后插针氧化导致接触电阻升高，如果是普通室内消费类场景，常规镀锡插针就能满足需求，成本也更低。另外弯针的弯折方向也要在建模时明确标注，避免PCB设计时把焊盘画反，导致接插件安装后朝向错误，无法和对接板连接。这类小元件虽然结构简单，但是在整套设备的BOM成本里占比极低，却直接决定了设备的连接可靠性，很多设备的售后故障都是因为接插件选型或者安装设计不当导致的，所以在三维建模阶段就把所有尺寸、安装边界、公差要求明确下来，能大幅减少后续生产、组装环节的问题。
