双格铝制饼干包装承托模具结构设计

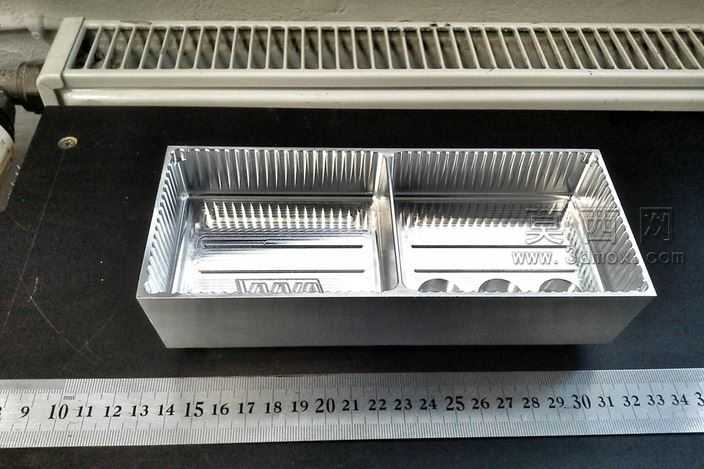

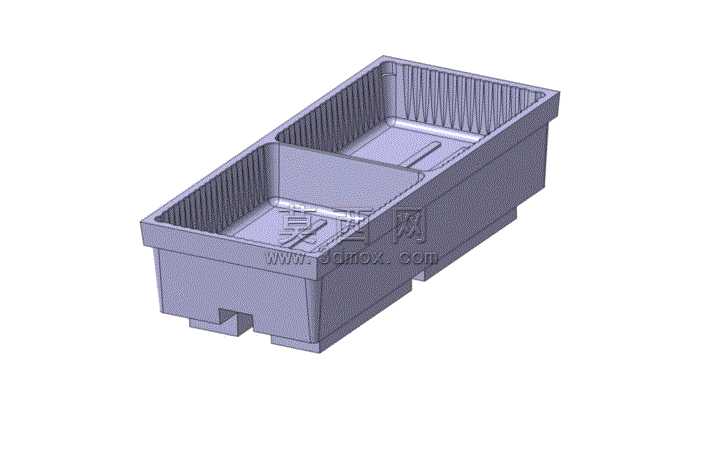

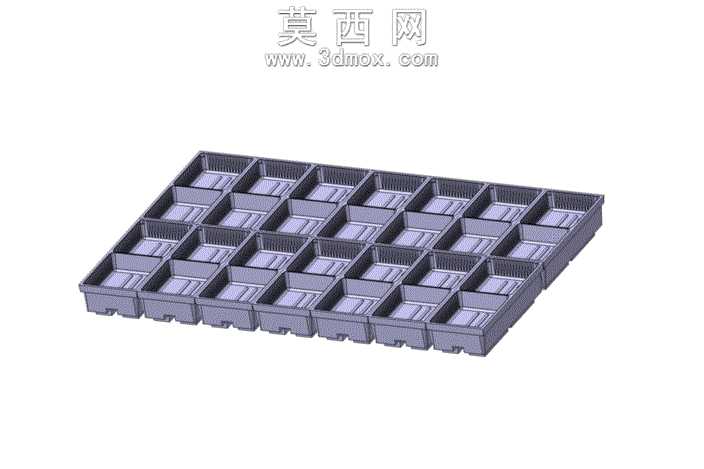

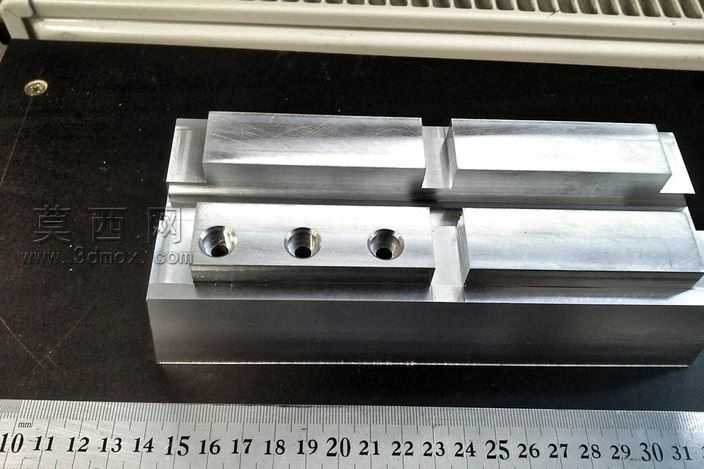

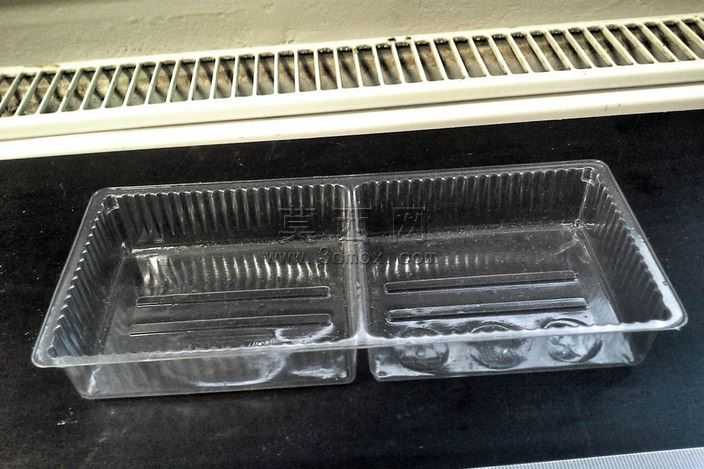

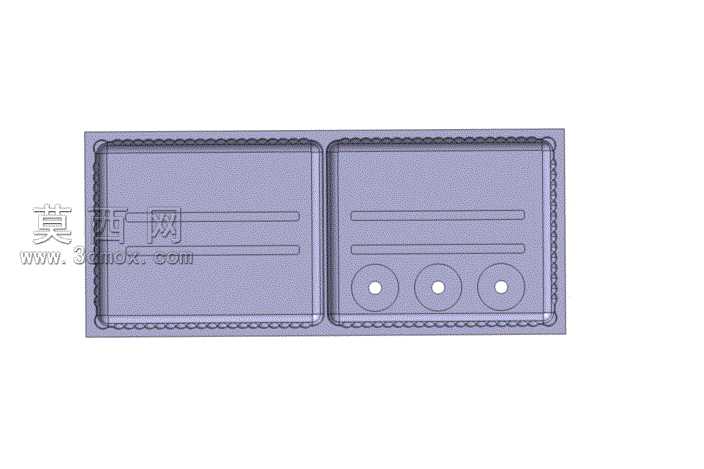

本作品为食品包装领域的饼干承托铝制模具三维建模成果，建模过程中严格遵循食品接触类包装构件的尺寸规范与卫生设计要求，整体采用长方体双仓连体布局，通过参数化建模方式精准还原模具成型后的承托槽结构。建模阶段首先绘制整体外轮廓草图，拉伸生成模具基体，随后在基体内部通过分割命令划分出两个独立的承托仓室，仓室内壁设计有均匀排布的竖向防滑筋条，该结构既可以提升成型后塑料托盒的结构强度，避免承托饼干时发生形变，也能增加托盒与饼干外包装的摩擦力，防止运输过程中饼干移位。仓室之间设置有一体化的分隔挡边，挡边边缘做圆角过渡处理，避免成型后出现锐边划伤操作人员或划破包装材料的问题。模具底部设计有定位卡扣结构，可与自动化包装生产线的输送工位精准卡合，满足高速自动化生产的定位精度要求，底部同时设置有均匀分布的加强筋，在不增加整体壁厚的前提下大幅提升模具的刚性，减少注塑生产过程中的形变概率。材质设定阶段针对铝制模具的特性，赋予模型哑光磨砂铝合金材质，还原铝模经喷砂处理后的表面质感，对筋条、卡扣、边角等细节位置做倒角处理，所有转角均采用圆弧过渡，既符合食品包装模具的卫生设计要求，避免清洁死角残留物料，也能优化注塑过程中的料流走向，减少成型缺陷。渲染阶段采用柔和的工业展示光源，多角度呈现模具的仓室结构、底部定位结构与内壁筋条细节，清晰展示各部分的装配关系与尺寸比例。设计思路围绕饼干自动化包装的实际生产需求展开，双仓布局可同时承托两份独立包装的饼干，适配14倍规格的饼干包装生产线，整体结构紧凑，定位精准，既满足食品接触材料的安全设计规范，也兼顾了模具生产的加工工艺性与使用过程中的耐用性，可直接用于铝模的数控加工编程参考，也可作为食品包装类模具设计的教学参考案例。
