防护套接字注塑成型模具三维结构

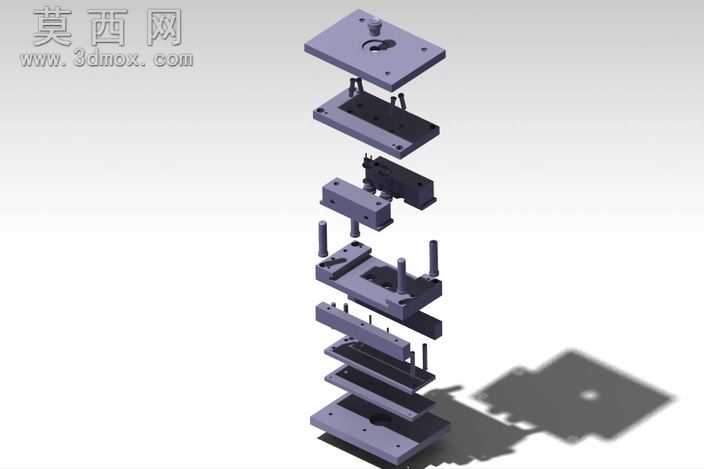

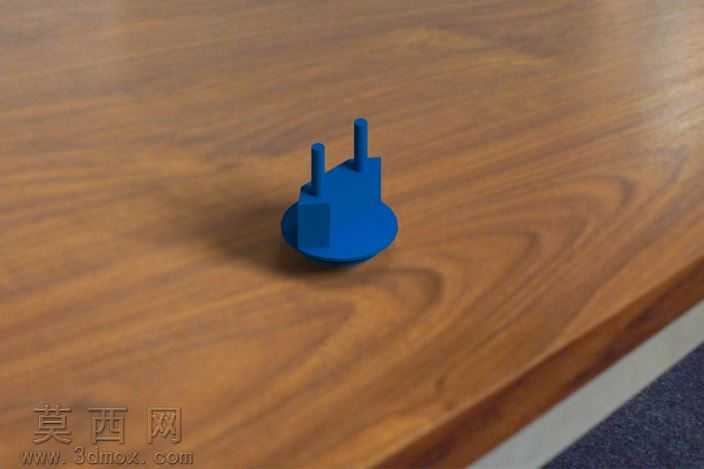

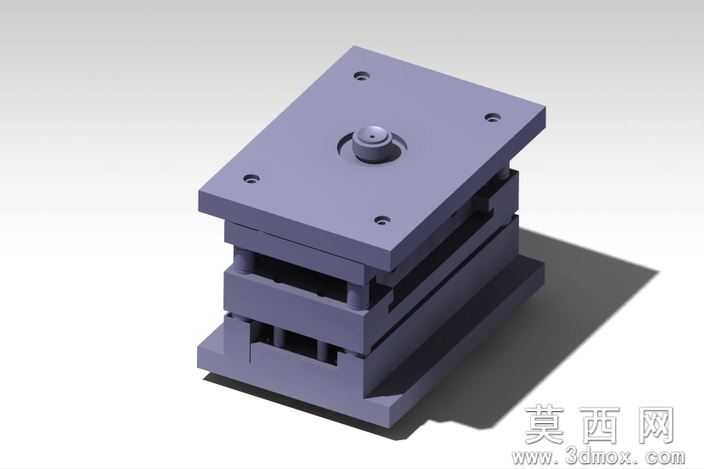

本作品为防护套接字注塑成型用模具的三维建模成果，建模过程严格遵循注塑模具设计规范，先完成整体模架的基准搭建，依次排布定模座板、定模板、动模板、支承板、垫块、动模座板等标准模架组件，保证各板件的平行度与同轴度公差符合模具装配要求。建模时重点还原了模具的核心成型结构，针对防护套接字的外形与内腔特征，分别设计了对应的型腔与型芯成型面，成型曲面经过连续曲率优化，避免注塑过程中出现应力集中导致的塑件缺陷，同时在合适位置布置了导柱导套定位结构，保证合模时动定模的精准对位，防止错模问题影响塑件尺寸精度。模型还还原了模具的顶出复位结构，在动模侧均匀布置顶杆位置，搭配复位杆实现开模后的平稳顶出与合模前的自动复位，保证生产过程的连续顺畅。渲染阶段采用哑光金属材质模拟模架钢材的质感，对成型面部分做了细微的粗糙度区分，还原真实模具加工后的表面状态，通过三点布光打出模架的层级阴影，清晰展现各层板件的装配间隙与叠层结构，直观呈现模具的整体装配关系。设计过程中充分考虑了防护套接字的注塑工艺需求，在对应位置预留了浇口与冷却水道的排布空间，保证注塑时熔料能够快速充满型腔，同时通过均匀的冷却回路缩短成型周期，减少塑件的翘曲变形，整体结构紧凑合理，各零部件的装配关系清晰无干涉，可用于模具结构教学、注塑工艺方案研讨以及同类型塑件模具设计的参考，完整展现了中小型注塑模具从成型结构设计到模架配套选型的完整设计思路，各结构细节均符合实际注塑生产的模具设计要求，没有出现脱离生产实际的理想化结构，能够直观体现注塑模具的典型结构特征与工作逻辑。
