145mm见方单晶环氧涂层3W太阳能供电板

　　在户外低功耗监测设备、分布式小型传感节点、离网式微型供电系统的选型过程中，小功率单晶太阳能板是适配12V低压储能回路的核心取能部件，这款145mm边长的方形光伏板，刚好匹配多数户外壁挂设备、小型物联网终端的安装面尺寸，不会因为板件过大挤占设备内部走线空间，也不会因为功率不足导致阴雨天续航缺口。从实际工程应用来看，这类3W规格的光伏板，额定输出12V、250mA的参数，刚好匹配单节12V铅酸小电池或者三串三元锂电池的浮充需求，不需要额外加装大电流降压模块，外围电路只需要串联防反灌二极管就能直接接入储能端，大幅简化了低功耗设备的供电设计难度。

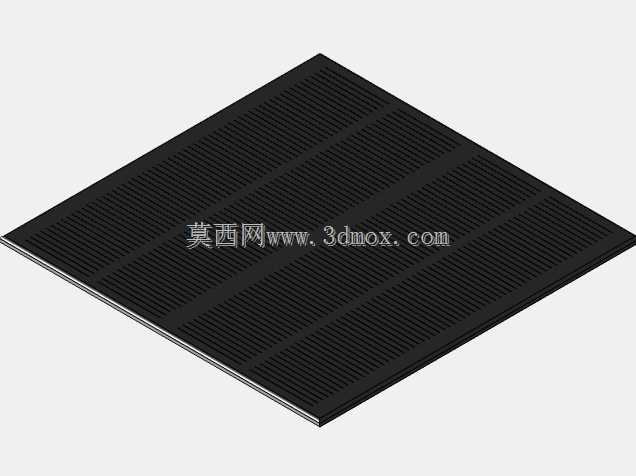

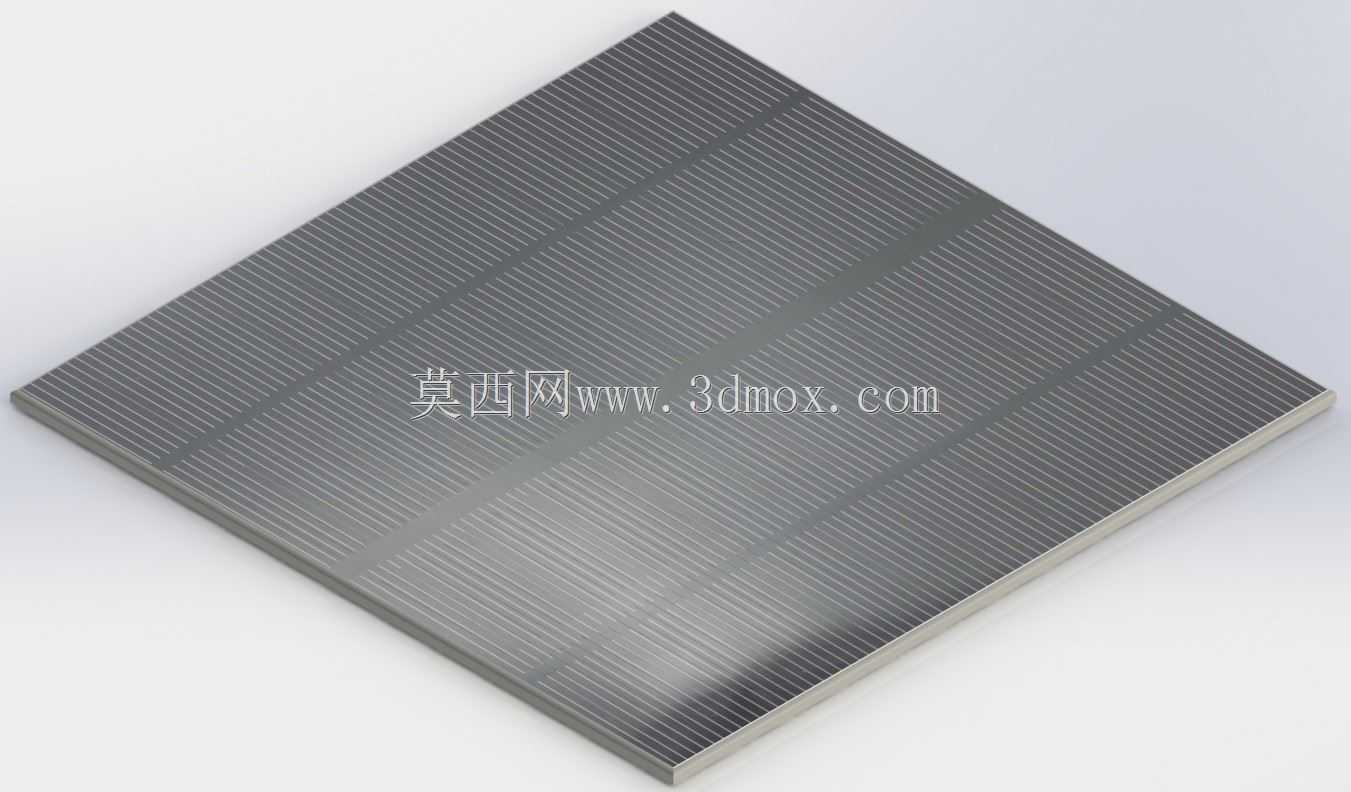

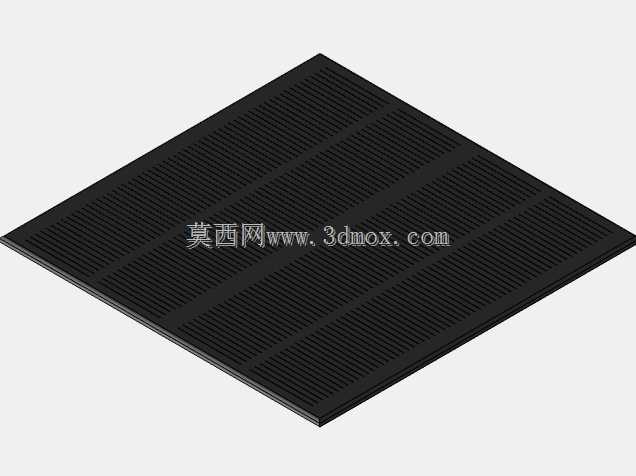

　　环氧涂层的封装方式，相比玻璃层压的同规格板件，重量降低近六成，抗冲击性能更优，在野外临时部署的监测设备、学生科创项目的小型离网装置、户外庭院低压照明系统中，不会因为轻微磕碰就出现面板碎裂的问题，同时环氧封装的边缘密封性足够应对常规户外淋雨、凝露场景，不需要额外做边框密封处理。设计这款板件的三维模型时，首先要确认的是安装边界：145x145mm的正方形外形，厚度控制在常规小型光伏板的3mm区间，背面预留的两个接线焊点位置要避开安装孔位，通常这类板件的安装孔会设置在距离边缘10mm的四个角位，孔径适配M3自攻螺丝或者尼龙扎带固定，建模时需要把背面的接线焊盘凸起、边缘环氧封边的圆角做出来，避免装配时和设备外壳的安装槽出现干涉。

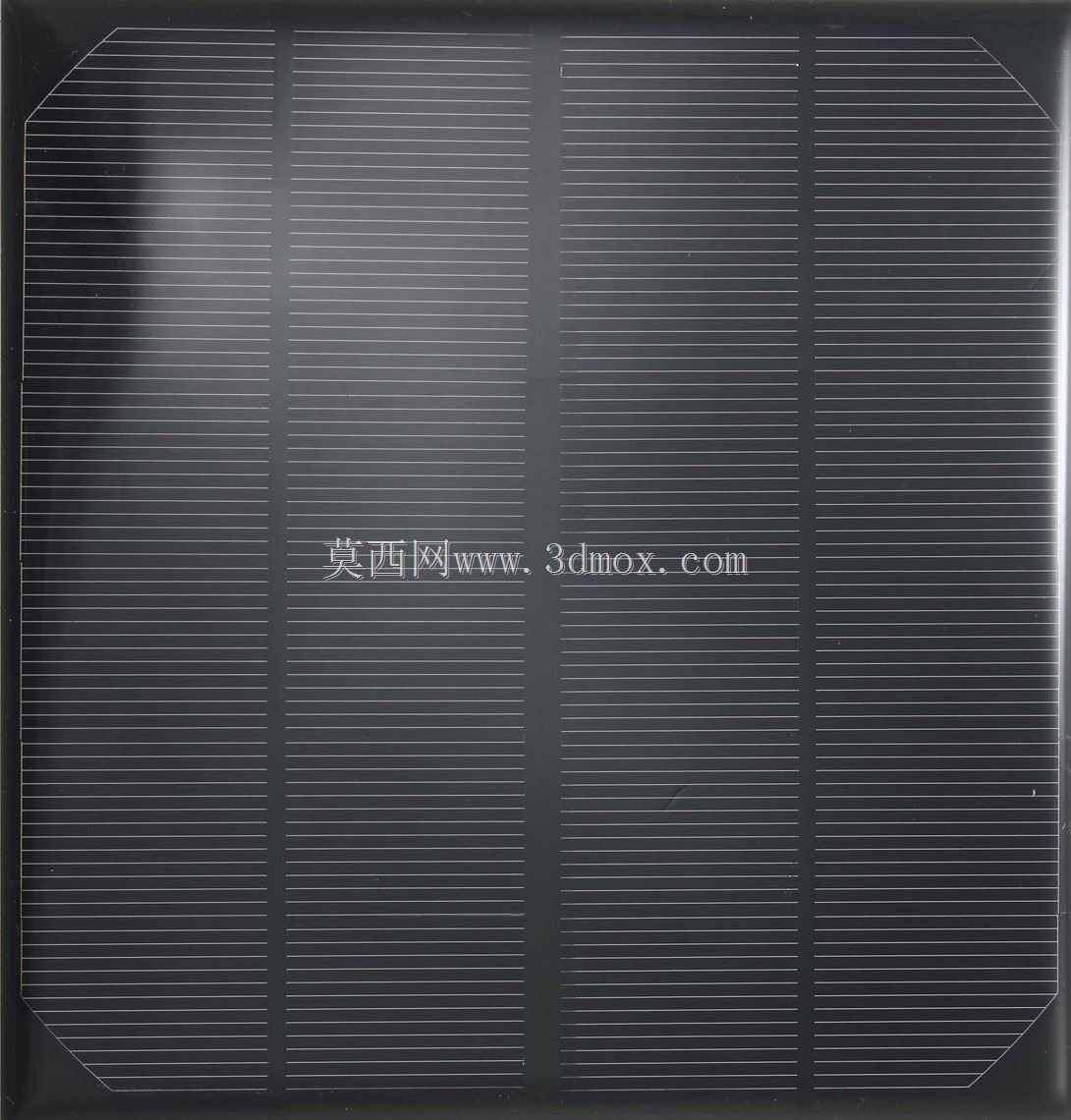

　　从功能特性上看，单晶电池片的栅线布局直接影响受光效率，模型表面还原了细密的主栅与副栅结构，在做设备整体的光照仿真时，可以更准确地模拟不同安装倾角下的受光遮挡情况，比如当板件安装在设备顶部时，旁边凸起的天线、传感器外壳会不会在正午时段遮挡栅线区域，通过三维装配就能提前排查遮挡问题，不用等到打样后才发现发电效率不达预期。很多工程师在选型小功率光伏板时容易忽略涂层的光学特性，环氧涂层的透光率略低于超白玻璃，但它的柔性更好，在有轻微振动的户外设备上，比如路边的气象监测节点、林区的防火传感装置，长期振动下不会出现玻璃封装的隐裂问题，模型里把涂层的厚度设置为0.3mm，刚好和实际生产中的环氧灌封厚度一致，做结构强度仿真时可以准确模拟板件的抗弯折能力。

　　另外在实际装配场景中，这类方形小板经常会多块拼接使用，比如四块拼成290x290mm的阵列来提升总功率，建模时严格控制145mm的外形公差在±0.2mm以内，拼接时间隙可以控制在均匀的1mm，不会出现板件错位导致的整体安装尺寸超差。板件的输出引线通常从背面一侧的中心位置引出，模型里预留了引线出口的凹槽，装配时可以把引线埋入设备外壳的走线槽内，避免引线外露被拉扯断裂。针对不同的安装场景，比如贴装在弧形外壳表面时，环氧封装的板件可以承受一定程度的弯曲形变，模型里把板件的基底设置为薄玻纤板加环氧层的复合结构，在做形变仿真时可以准确计算最大弯曲半径，避免过度弯折导致电池片碎裂。在做设备整体的热仿真时，深色的电池片在正午阳光下会有一定的温升，模型还原了电池片的层叠结构，从表层环氧到单晶电池片再到背面的绝缘基底，各层的材质参数都和实际物料匹配，仿真得到的温升数据可以用来评估背面安装的电路模块会不会因为光伏板的传热出现过热问题。很多户外低功耗设备的设计周期很紧，直接调用准确的光伏板三维模型，可以省去自己测绘建模的时间，把更多精力放在供电回路的匹配和安装结构的优化上，尤其是在做装配干涉检查时，精准的外形尺寸、焊点位置、引线方向都能提前发现设计问题，减少打样迭代的次数。
