离岸存储滑罐集成工业设备设计

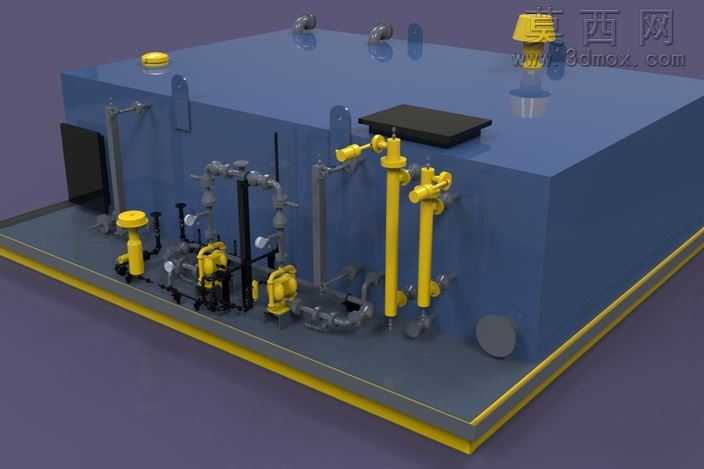

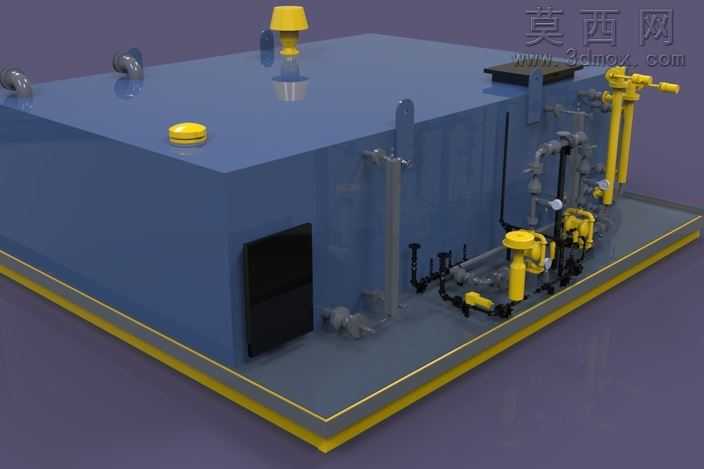

本作品为离岸场景使用的撬装式存储滑罐三维设计，整体采用撬装集成式布局，将存储罐体、工艺管路、阀组组件、附属操作部件全部整合在统一的钢制撬装底座上，适配离岸作业场景下快速部署、整体转运的使用需求。建模阶段采用自顶向下的设计思路，首先确定撬装底座的承载边界与罐体的核心存储容积参数，以深蓝色哑光材质作为存储罐体的主体外观材质，还原工业防腐涂层的真实质感，罐体顶部根据工艺需求布置了检修人孔、通气阀、吊装吊耳等结构，所有部件的安装孔位、连接尺寸均按照工业装配标准进行参数化建模，保证各部件之间的装配干涉量为零。撬装底座边缘设置黄色警示封边，还原工业现场的安全标识规范，底座表面做防滑纹理处理，匹配运维人员现场操作的安全需求。管路段落根据介质流向进行分层布局，黄色涂装的工艺主管路采用大通径设计，搭配对应规格的截止阀、调节阀、过滤组件，黑色辅助管路沿罐体侧壁有序排布，所有管路的弯头、法兰、接头位置均做精细化建模，还原真实管路连接的密封结构与安装细节。罐体侧面预留的仪表安装位、外接管线接口均做了标准化结构设计，可直接对接上下游工艺设备。渲染阶段采用工业场景常用的三点布光方案，主光源模拟厂区顶光效果，辅光源补全管路阀组阴影区域的细节，环境光添加微弱的冷色调反射，凸显金属管路与防腐罐体的材质差异，整体画面清晰呈现各部件的位置关系与结构特征。设计过程中对非核心的辅助图层做了精简处理，在保证结构完整度的前提下优化模型的面数占比，既满足三维展示的视觉精度要求，也适配后续工程拆解、装配演示的使用需求，所有阀组的操作手柄、罐体顶部的盖板、底座的支撑脚等细节部件均做了可动结构的预留，可直接用于后续的运维动画模拟制作。
